Superponer una gráfica de escalones y una gráfica de líneas

Este ejemplo muestra cómo superponer una gráfica de líneas sobre una gráfica de escalones.

Defina los datos para la gráfica.

alpha = 0.01;
beta = 0.5;
t = 0:10;
f = exp(-alpha*t).*sin(beta*t);

Muestre f como una gráfica de escalones. Utilice la función hold para retener la gráfica de escalones. Añada una gráfica de líneas de f con una línea de guiones con marcadores de estrella.

stairs(t,f)
hold on
plot(t,f,'--*')
hold off

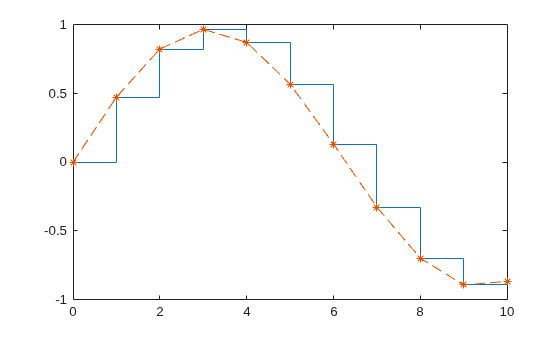

Figure contains an axes object. The axes object contains 2 objects of type stair, line.

Utilice la función axis para configurar los límites del eje. Etiquete el eje x y añada un título a la gráfica.

axis([0,10,-1.2,1.2])
xlabel('t = 0:10')
title('Stairstep plot of e^{-(\alpha*t)} sin\beta*t')

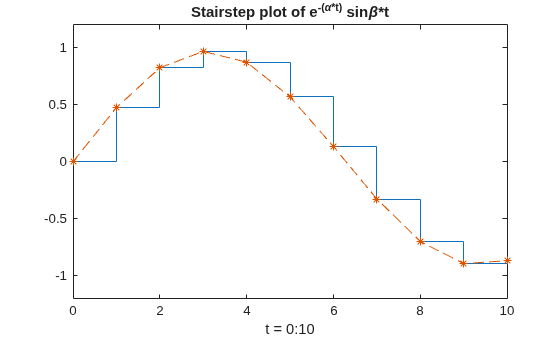

Figure contains an axes object. The axes object with title S t a i r s t e p blank p l o t blank o f blank e toThePowerOf - ( alpha * t ) baseline blank s i n beta * t contains 2 objects of type stair, line.
