Control de corriente de máquina de reluctancia conmutada
R2026bEste ejemplo muestra cómo controlar la amplitud de la corriente en un accionamiento eléctrico basado en una máquina de reluctancia conmutada (SRM). Una fuente de tensión de CC alimenta a la SRM a través de un puente de tres brazos controlado. Una fuente de velocidad angular ideal proporciona la carga. Los ángulos de activación y desactivación del convertidor se mantienen constantes. Un controlador de corriente basado en PI regula la amplitud de la corriente.
Modelo
Resultados de simulación a partir del registro de Simscape

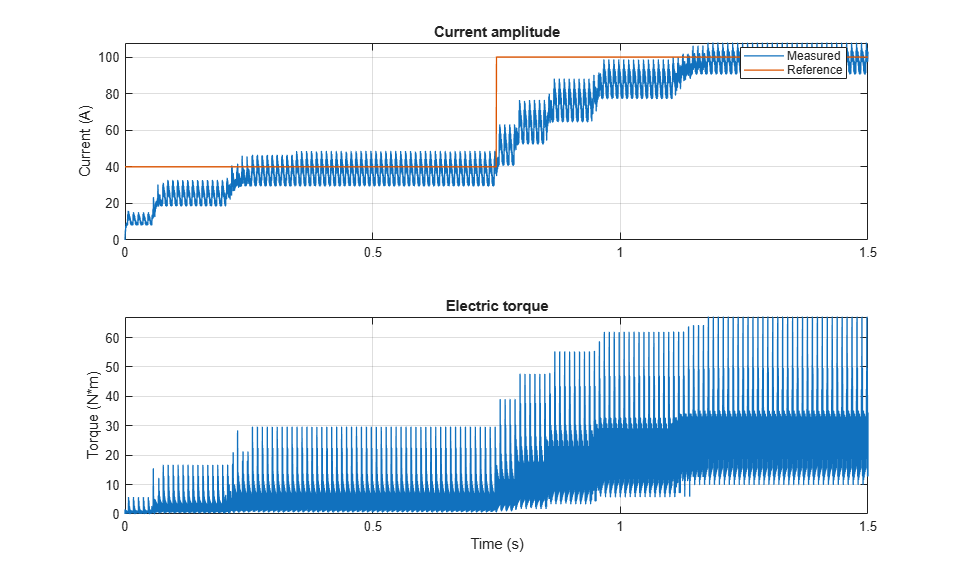

La gráfica que aparece a continuación muestra la corriente solicitada y medida para la prueba, y el par eléctrico del accionamiento eléctrico.
