Control de par de una máquina de reluctancia síncrona
R2026bEste ejemplo muestra cómo controlar el par en un accionamiento eléctrico basado en una máquina de reluctancia síncrona (SynRM). Una batería de alta tensión alimenta a la SynRM mediante un convertidor trifásico controlado. Una fuente de velocidad angular ideal proporciona la carga. El subsistema Control utiliza un enfoque de lazo abierto para controlar el par y un enfoque de bucle cerrado para controlar la corriente. En cada instante de muestreo, la solicitud de par se convierte en las referencias de corriente correspondientes mediante la estrategia de máximo par por amperio. El control de corriente está basado en PI. La simulación utiliza pasos de par en los modos de motor y generador. El subsistema Visualization contiene scopes que permiten ver los resultados de simulación.

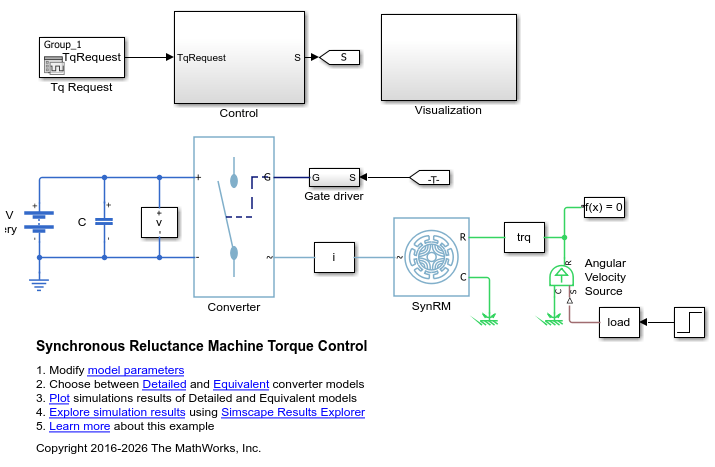

Modelo
Comparar resultados de simulación de modelos detallados y equivalentes

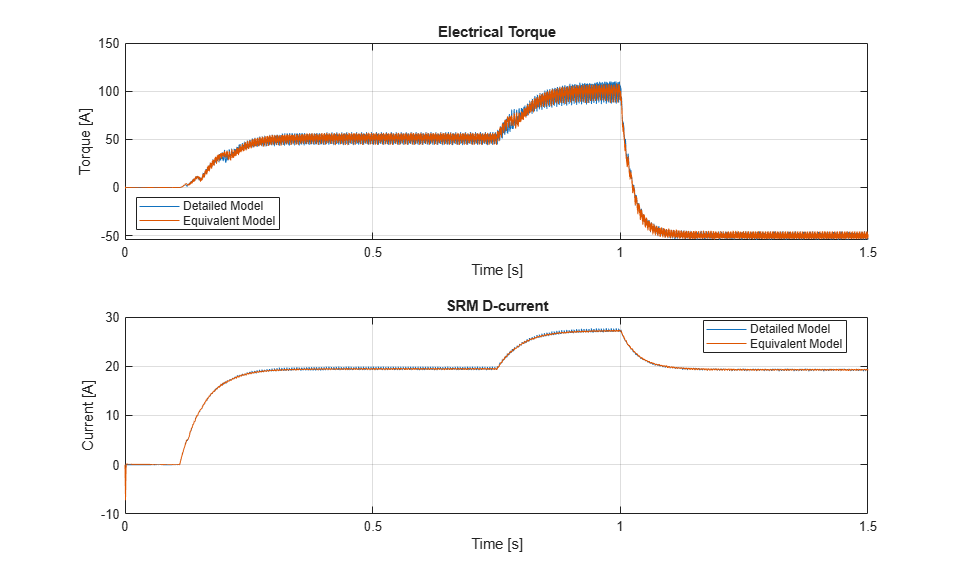

La gráfica muestra y compara los resultados obtenidos simulando los modelos detallados y equivalentes del convertidor trifásico.
Consulte también
Synchronous Reluctance Machine | Converter (Three-Phase) | Six-Pulse Gate Multiplexer
