Actuador neumático con humedad
Este ejemplo muestra cómo se pueden utilizar los componentes de aire húmedo de la biblioteca Foundation de Simscape™ para modelar un actuador neumático que opera en un entorno húmedo. Directional Valve es un subsistema compuesto por cuatro bloques Variable Local Restriction (MA). Double-Acting Actuator es un subsistema compuesto por dos bloques Translational Mechanical Converter (MA) en orientación mecánica opuesta.
El agua se condensa en las tuberías y el actuador a causa de la humedad del entorno. La acumulación de condensación con el paso del tiempo puede ocasionar daños al sistema.
Modelo

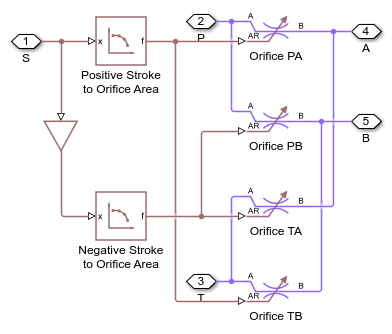

Directional Valve Subsystem

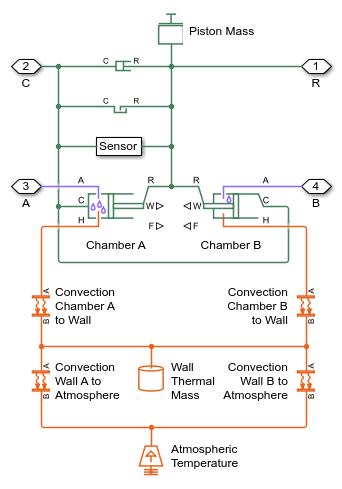

Double-Acting Actuator Subsystem

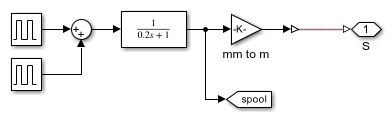

Spool Valve Subsystem

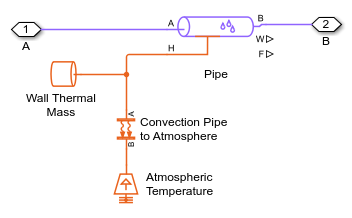

Supply Pipe Subsystem

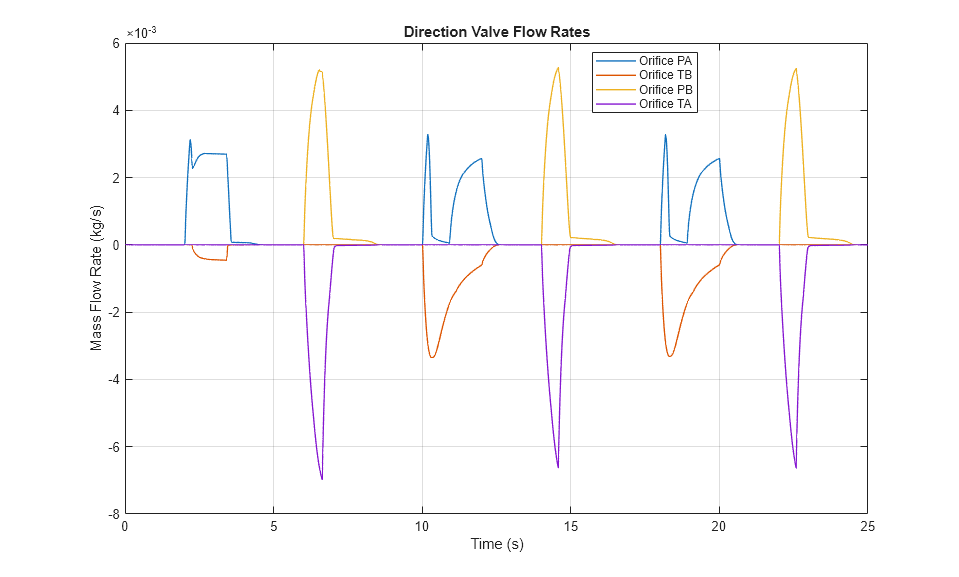

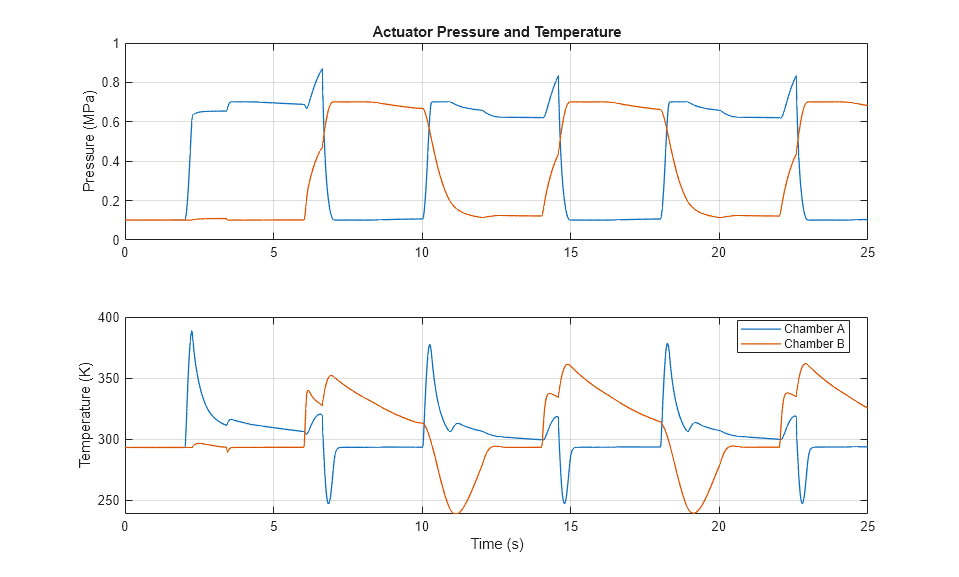

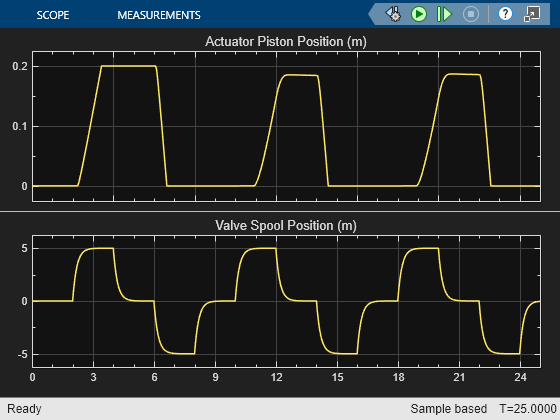

Resultados de simulación a partir de scopes

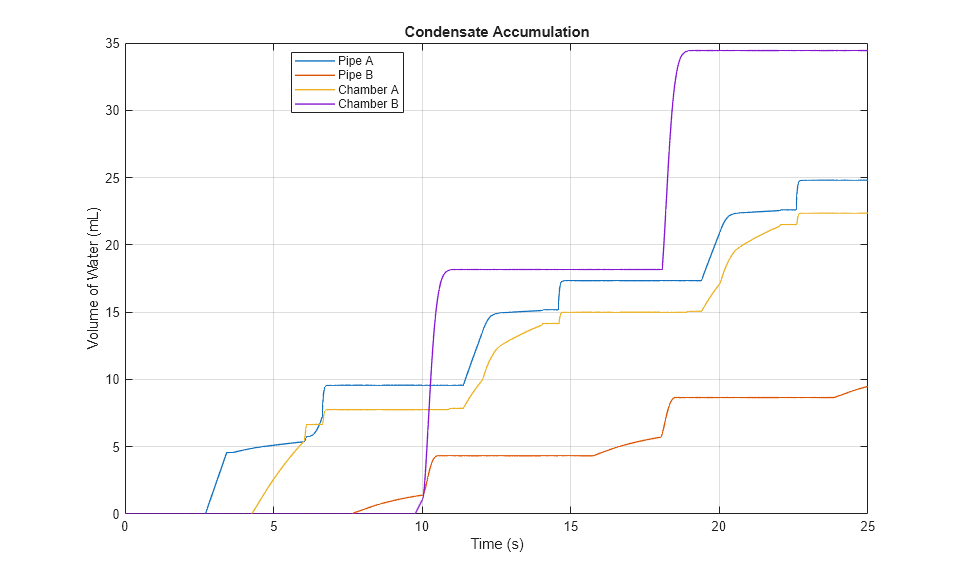

Resultados de simulación a partir del registro de Simscape
