Línea de transmisión

En este ejemplo se muestra un modelo de línea de transmisión de parámetros combinados. Se construye a partir de un componente de Simscape™ personalizado que define un solo segmento de sección en T. El modelo concatena 50 segmentos de 0,1 m de longitud cada uno, modelando así un cable coaxial de 5 m de longitud. Se puede observar el retraso de transmisión en los resultados de la simulación.

Modelo

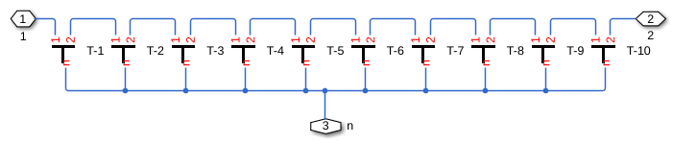

S1 Subsystem

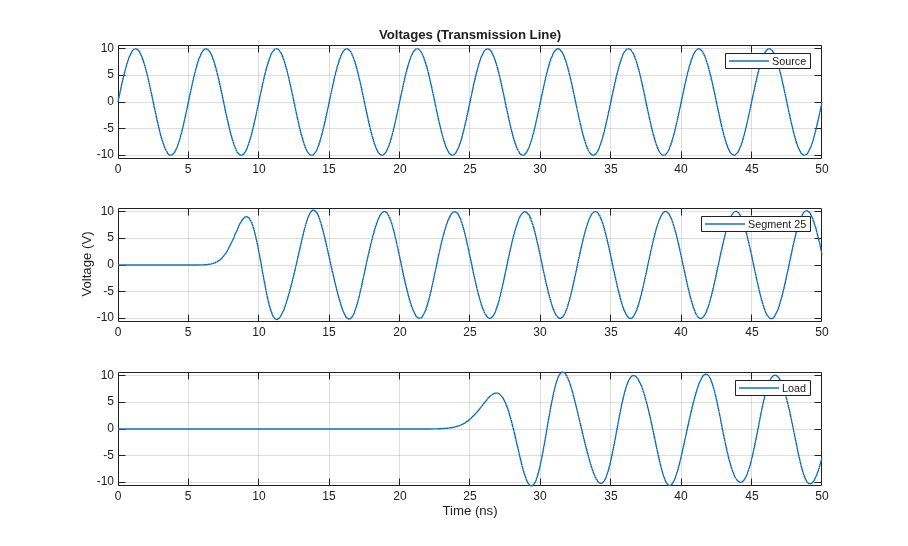

Resultados de simulación a partir del registro de Simscape
