Slider Gain

R2026b

Modificar la ganancia escalar con el control deslizante

•

Slider Gain block

To add a block to a model, double-click the canvas and start typing the block name. Then, select the block from the list.

Bibliotecas:
Simulink / Math Operations

Descripción

El bloque Slider Gain aplica una ganancia escalar que se puede modificar durante la simulación. Modifique la ganancia mediante el parámetro del control deslizante.

Ejemplos

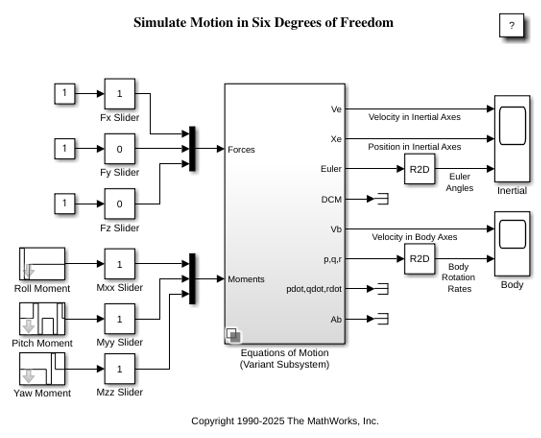

Simular movimiento en seis grados de libertad (6DOF)

En este ejemplo se muestra cómo modelar seis grados de libertad (6 DOF) en Simulink® utilizando los bloques 6DOF (Euler Angles) (Aerospace Blockset) o 6DOF (Quaternion) (Aerospace Blockset). El modelo replica los movimientos de un objeto o vehículo, incluidos tres ejes de rotación (cabeceo, alabeo y guiñada) y tres ejes de traslación.

• Abrir script

Puertos

Entrada

Port_1 — Señal de entrada

escalar | vector | matriz

El bloque Slider Gain acepta un escalar, un vector o una matriz con valores reales o complejos como entrada. El bloque admite tipos de datos de punto fijo.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Salida

Port_1 — Entrada multiplicada por ganancia

escalar | vector | matriz

El bloque Slider Gain genera como salida la entrada multiplicada por un valor de ganancia constante. Cuando la entrada al bloque es real y la ganancia es compleja, la salida es compleja.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Parámetros

Slider gain — Valor de ganancia

0 (predeterminado) | valor real

Elija el valor de ganancia aplicado a la entrada.

Uso programático

Parámetro de bloque: gain

Tipo: vector de caracteres

Valores: escalar real

Predeterminado: '1'

Low — Límite inferior del rango del control deslizante

0 (predeterminado) | valor real

Especifique el límite inferior del rango del control deslizante.

Uso programático

Parámetro de bloque: low

Tipo: vector de caracteres

Valores: escalar real

Predeterminado: '0'

High — Límite superior del rango del control deslizante

2 (predeterminado) | valor real

Especifique el límite superior del rango del control deslizante.

Uso programático

Parámetro de bloque: high

Tipo: vector de caracteres

Valores: escalar real

Predeterminado: '2'

Características del bloque

Tipos de datos	Boolean | double | fixed point | integer | single
Paso directo	no
Señales multidimensionales	sí
Señales de tamaño variable	sí
Detección de cruce por cero	no

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante Simulink® Coder™.

Generación de código PLC
Genere código de texto estructurado mediante Simulink® PLC Coder™.

Conversión de punto fijo
Diseñe y simule sistemas en punto fijo mediante Fixed-Point Designer™.

Historial de versiones

Introducido antes de R2006a

Consulte también

Gain
