Control de velocidad BLDC
Este ejemplo muestra cómo controlar la velocidad del rotor en un accionamiento eléctrico basado en BLDC. Una fuente de par motor ideal proporciona la carga. El subsistema Control utiliza una estructura de control en cascada basada en PI con un bucle de control de velocidad externo y un bucle de control de tensión en el enlace de CC interno. La tensión en el enlace de CC se ajusta mediante un convertidor Buck de CC-CC. El BLDC recibe suministro de un inversor trifásico controlado. Las señales de puerta del inversor se obtienen a partir de señales de Hall. La simulación utiliza pasos de velocidad. El subsistema Scopes contiene scopes que permiten ver los resultados de simulación.
Modelo
Resultados de simulación a partir del registro de Simscape

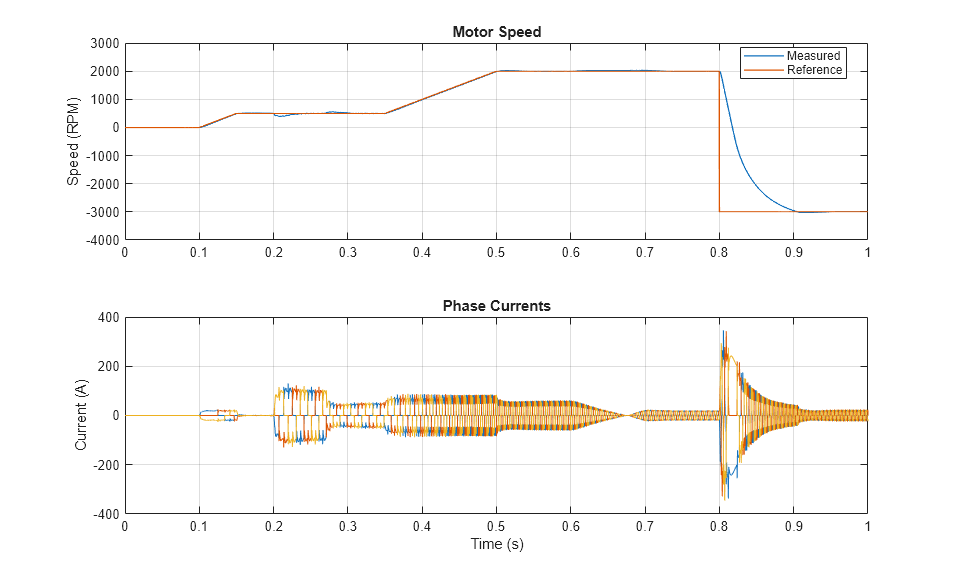

La gráfica que aparece a continuación muestra la velocidad solicitada y medida para la prueba, y las corrientes de fase del accionamiento eléctrico.
Consulte también
BLDC | Converter (Three-Phase) | Buck Converter | Two-Pulse Gate Multiplexer
