Control de puente activo dual
Este ejemplo muestra cómo controlar la tensión de salida de un convertidor de CC-CC de puente activo dual. Cada interruptor está conectado durante el 50% del periodo de conmutación. Un controlador de desplazamiento de fase introduce un desplazamiento de fase variable en el puente de salida y controla la tensión de salida. La tensión de entrada y la carga del sistema se mantienen constantes a lo largo de la simulación. El tiempo total de la simulación (t) es 0,25 s. En el instante t= 0,15 s, la referencia de tensión cambia.

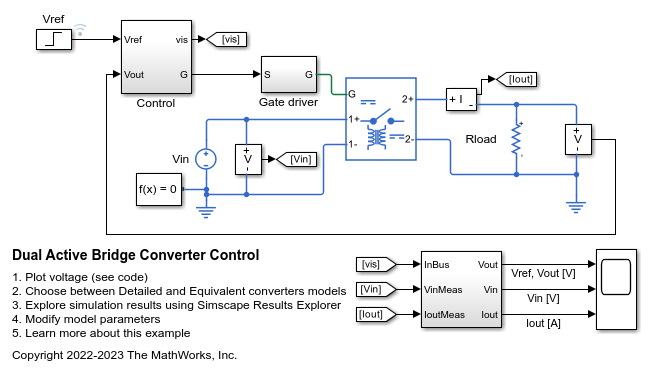

Modelo
Resultados de simulación a partir del registro de Simscape

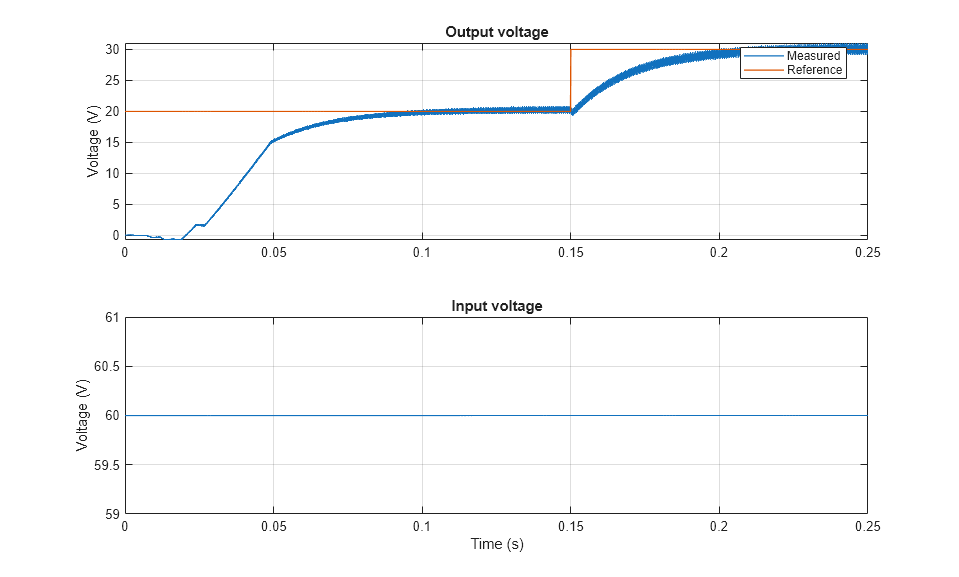

La siguiente gráfica muestra la tensión solicitada y medida para la prueba, y la tensión de entrada del circuito.
