Controlador LED lineal

Abrir modelo

Este ejemplo muestra un controlador LED basado en un regulador de corriente lineal. El scope muestra la salida de luz y corriente, y la tensión de alimentación. La salida se regula para una tensión de alimentación mayor que aproximadamente 12 V.

Modelo

Resultados de simulación a partir del registro de Simscape

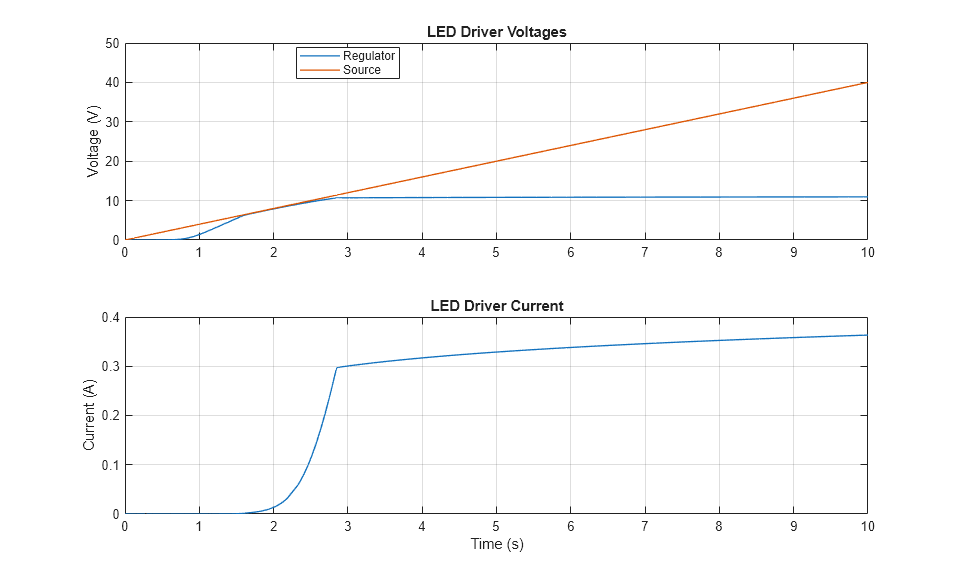

La siguiente gráfica muestra la salida del regulador de corriente utilizado en un circuito de controlador LED. Una vez que la tensión de alimentación alcanza 12 V, el circuito controlador regula su salida.

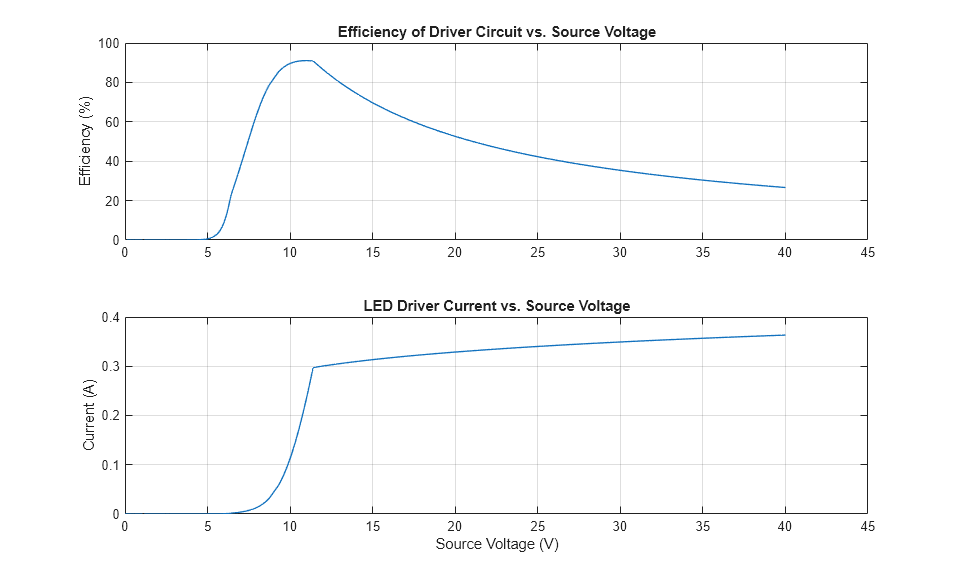

La siguiente gráfica muestra la eficiencia del controlador y la corriente de LED como funciones de la tensión de alimentación.
