Controlar la ejecución de gráficos usando acciones de eventos en un superestado

El siguiente ejemplo muestra el uso de acciones de eventos en un superestado.

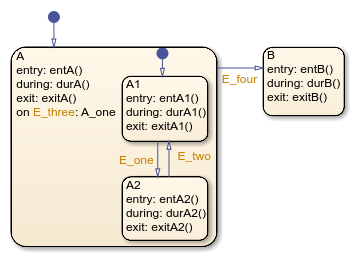

Stateflow chart with top-level states called A and B. State A has substates called A1 and A2.

Inicialmente, el gráfico está desactivado. El estado A.A1 está activo. Se produce el evento E_three y se activa el gráfico, que procesa el evento desde la raíz hacia abajo a través de la jerarquía:

  1. La raíz del gráfico comprueba si existe una transición válida como resultado de E_three. No existe una transición válida.

  2. Las acciones during (durA()) del estado A se ejecutan y se completan.

  3. El estado A se ejecuta y completa la acción del evento on E_three (A_one).

  4. El estado A comprueba sus elementos secundarios en busca de transiciones válidas. No existen transiciones válidas.

  5. Las acciones during (durA1()) del estado A1 se ejecutan y se completan.

  6. El gráfico vuelve a su estado de inactividad.

Esta secuencia completa la ejecución de este gráfico de Stateflow® asociado al evento E_three.
