plotsompos

Representar posiciones de pesos de un mapa autoorganizado

Sintaxis

plotsompos(net)
plotsompos(net,inputs)


Descripción

plotsompos(net) representa los vectores de entrada como puntos verdes y muestra cómo el SOM clasifica el espacio de entrada mostrando puntos azules grisáceos para los vectores de peso de cada neurona y conectando las neuronas vecinas mediante líneas rojas.

plotsompos(net,inputs) representa los datos de entrada junto a los pesos.

Ejemplos

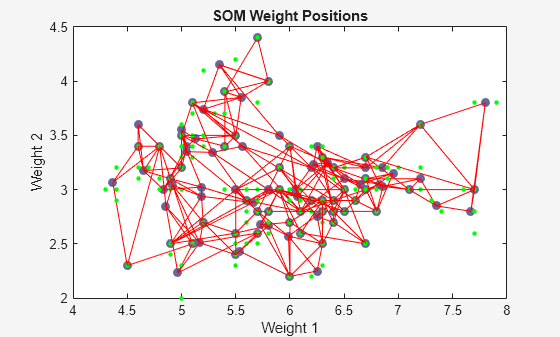

Representar posiciones de pesos de SOM

x = iris_dataset;
net = selforgmap([10 10]);
net = train(net,x);

plotsompos(net,x)

Historial de versiones

Introducido en R2008a

Consulte también

plotsomnd | plotsomplanes | plotsomhits
