Visualización de tipos de datos de puerto

Para visualizar los tipos de datos de los puertos de su modelo:

  1. En la pestaña Debug de Simulink®, seleccione Information Overlays > Base Data Types.

La visualización del puerto de las señales de punto fijo tiene tres partes: tipo de datos, número de bits y escalado. Estas tres partes reflejan el valor del parámetro Output data type del bloque o el tipo de datos y el escalado que se hereda del bloque controlador o a través de la retropropagación.

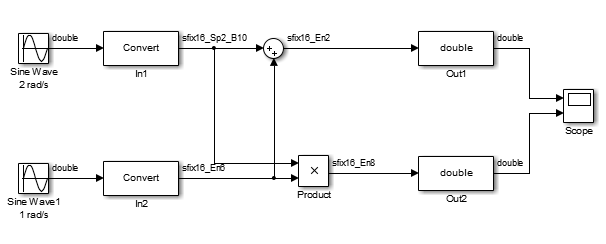

El siguiente modelo muestra sus tipos de datos de puerto.

En el modelo, el tipo de datos visualizado con el bloque In1 indica que el nombre del tipo de datos de salida es sfix16_Sp2_B10. Esto corresponde a fixdt(1, 16, 0.2, 10), que es un número de punto fijo de 16 bits con signo, con pendiente 0.2 y sesgo 10.0. El tipo de datos visualizado con el bloque In2 indica que el nombre del tipo de datos de salida es sfix16_En6. Esto corresponde a fixdt(1, 16, 6), que es un número de punto fijo de 16 bits con signo, con una longitud de fracción de 6.
