Añadir títulos y etiquetas de ejes a gráficas

Abrir script en vivo

Este ejemplo muestra cómo añadir un título y etiquetas de eje a una gráfica utilizando las funciones title, xlabel e ylabel. También muestra cómo personalizar el aspecto del texto de los ejes cambiando el tamaño de la fuente.

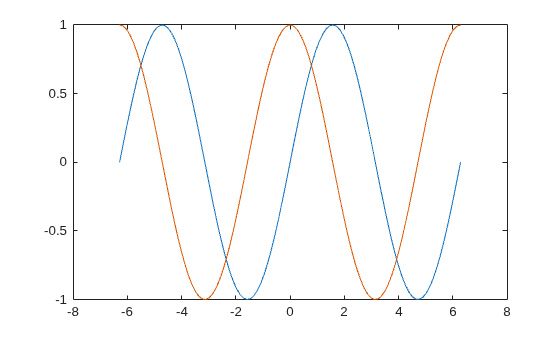

Crear una gráfica lineal simple

Cree x como 100 valores espaciados linealmente entre $- 2 π$ y $2 π$ . Cree y1 e y2 como valores del seno y el coseno de x. Represente ambos conjuntos de datos.

x = linspace(-2*pi,2*pi,100);
y1 = sin(x);
y2 = cos(x);
figure
plot(x,y1,x,y2)

Figure contains an axes object. The axes object contains 2 objects of type line.

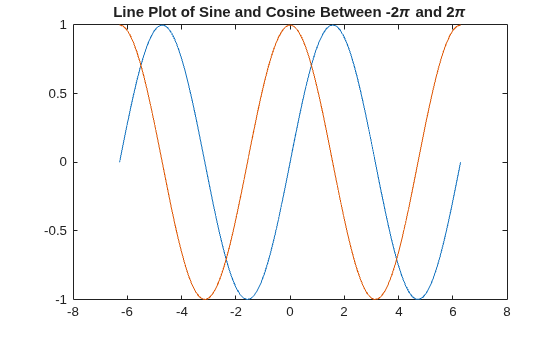

Añadir títulos

Añada un título a una gráfica utilizando la función title. Para mostrar el símbolo griego $π$ utilice marcado TeX, \pi.

title('Line Plot of Sine and Cosine Between -2\pi and 2\pi')

Figure contains an axes object. The axes object with title Line Plot of Sine and Cosine Between -2 pi blank and blank 2 pi contains 2 objects of type line.

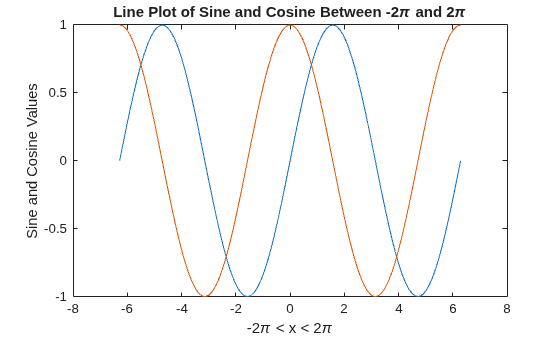

Añadir etiquetas de ejes

Añada etiquetas de ejes a la gráfica utilizando las funciones xlabel e ylabel.

xlabel('-2\pi < x < 2\pi')
ylabel('Sine and Cosine Values')

Figure contains an axes object. The axes object with title Line Plot of Sine and Cosine Between -2 pi blank and blank 2 pi, xlabel -2 pi blank < blank x blank < blank 2 pi, ylabel Sine and Cosine Values contains 2 objects of type line.

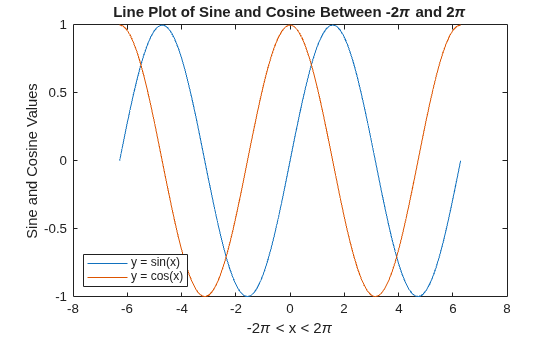

Añadir una leyenda

Añada una leyenda a la gráfica que identifique cada conjunto de datos mediante la función legend. Especifique las descripciones de la leyenda en el orden en que haya representado las líneas. De manera opcional, especifique la ubicación de la leyenda utilizando una de las ocho direcciones cardinales o intercardinales, en este caso, 'southwest'.

legend({'y = sin(x)','y = cos(x)'},'Location','southwest')

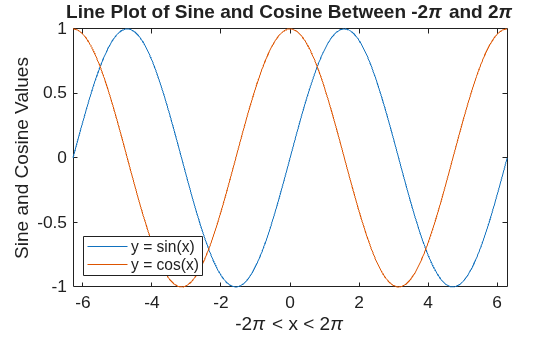

Cambiar el tamaño de fuente

Los objetos Axes disponen de propiedades que puede utilizar para personalizar el aspecto de los ejes. Por ejemplo, la propiedad FontSize controla el tamaño de fuente del título, las etiquetas y la leyenda.

Acceda al objeto Axes actual mediante la función gca. A continuación, utilice la notación de puntos para configurar la propiedad FontSize.

ax = gca;
ax.FontSize = 13;

De forma alternativa, a partir de la versión R2022a, puede cambiar el tamaño de la fuente del texto de los ejes utilizando la función fontsize.

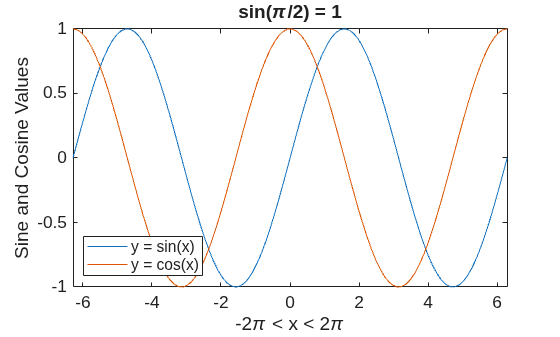

Título con el valor de la variable

Incluya en el texto del título un valor de una variable mediante la función num2str para convertir el valor en texto. Puede utilizar un enfoque similar para añadir valores de variables a las etiquetas del eje o a las entradas de la leyenda.

Añada un título con el valor de $\sin (π) / 2$ .

k = sin(pi/2);
title(['sin(\pi/2) = ' num2str(k)])

Figure contains an axes object. The axes object with title sin( pi /2) blank = blank 1, xlabel -2 pi blank < blank x blank < blank 2 pi, ylabel Sine and Cosine Values contains 2 objects of type line. These objects represent y = sin(x), y = cos(x).
