Crear gráficas en 2D

Este ejemplo muestra la manera de crear distintas gráficas en 2D en MATLAB®.

Gráficas de líneas

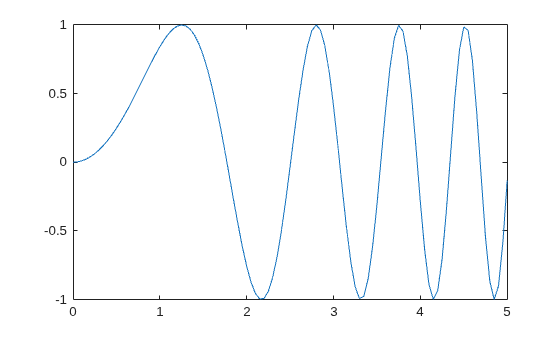

La función plot crea gráficas de líneas simples de valores de x e y.

x = 0:0.05:5;
y = sin(x.^2);
figure
plot(x,y)

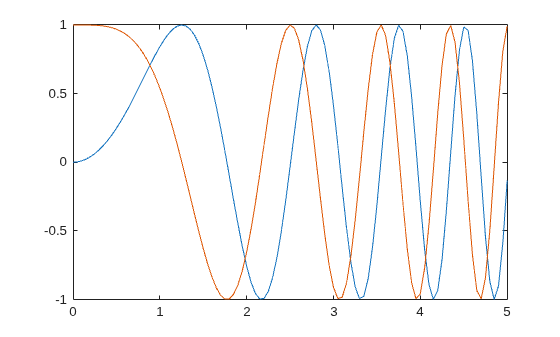

Las gráficas de líneas pueden mostrar varios conjuntos de datos de x e y.

y1 = sin(x.^2);
y2 = cos(x.^2);
plot(x,y1,x,y2)

Gráficas de barras

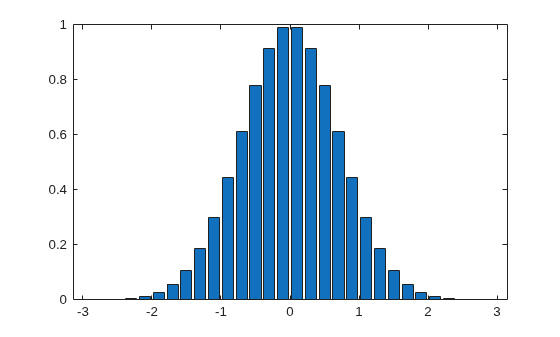

La función bar crea gráficas de barras verticales. La función barh crea gráficas de barras horizontales.

x = -2.9:0.2:2.9;
y = exp(-x.*x);
bar(x,y)

Gráficas de escalones

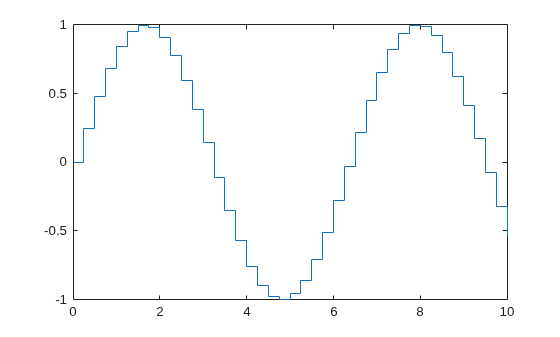

La función stairs crea una gráfica de escalones. Puede crear una gráfica de escalones únicamente de valores de y o una gráfica de escalones de valores de x e y.

x = 0:0.25:10;
y = sin(x);
stairs(x,y)

Gráficas de barras de errores

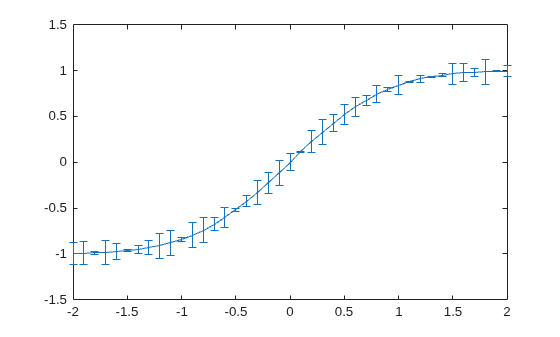

La función errorbar dibuja una gráfica de líneas de valores de x e y y sobrepone una barra de errores vertical en cada observación. Para especificar el tamaño de la barra de errores, pase un argumento de entrada adicional a la función errorbar.

x = -2:0.1:2;
y = erf(x);
eb = rand(size(x))/7;
errorbar(x,y,eb)

Gráficas polares

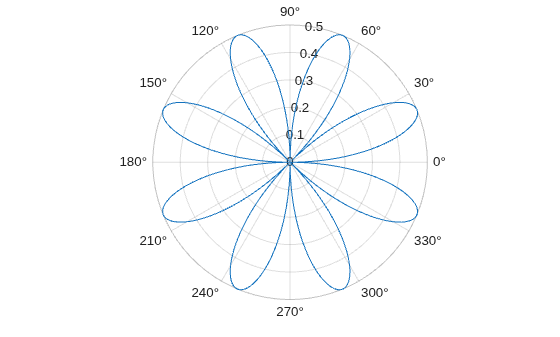

La función polarplot dibuja una gráfica polar de los valores del ángulo en theta (en radianes) frente a los valores del radio en rho.

theta = 0:0.01:2*pi;                      % angle
rho = abs(sin(2*theta).*cos(2*theta));    % radius
polarplot(theta,rho)

Gráficas de puntos

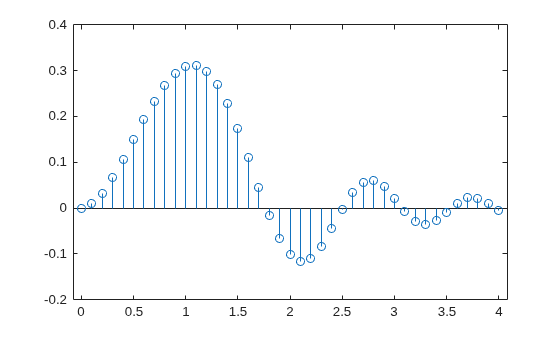

La función stem dibuja un marcador para cada valor de x e y con una línea vertical conectada a una línea de referencia común.

x = 0:0.1:4;
y = sin(x.^2).*exp(-x);
stem(x,y)

Diagramas de dispersión

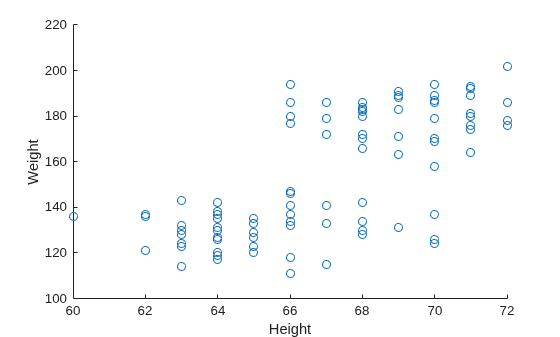

La función scatter dibuja un diagrama de dispersión de valores de x e y.

load patients Height Weight Systolic    % load data
scatter(Height,Weight)                  % scatter plot of Weight vs. Height
xlabel('Height')
ylabel('Weight')

Utilice argumentos opcionales de la función scatter para especificar el tamaño y el color del marcador. Utilice la función colorbar para mostrar la escala de color en los ejes actuales.

scatter(Height,Weight,20,Systolic)    % color is systolic blood pressure
xlabel('Height')
ylabel('Weight')
colorbar
