Combine la gráfica de contorno y la gráfica de Quiver

Este ejemplo muestra cómo combinar una gráfica de contorno y una gráfica de carcaj utilizando la función.hold

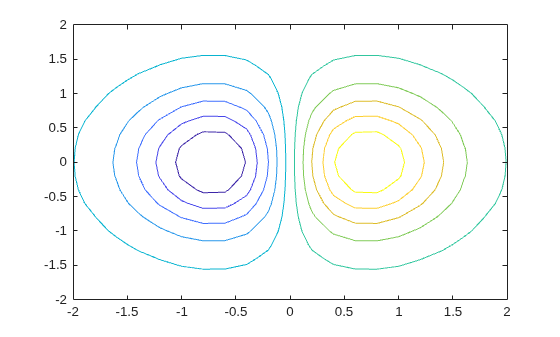

Trazar 10 contornos de

<math display="block">
<mrow>
<mi>x</mi>
<msup>
<mrow>
<mi>e</mi>
</mrow>
<mrow>
<mo>-</mo>
<msup>
<mrow>
<mi>x</mi>
</mrow>
<mrow>
<mn>2</mn>
</mrow>
</msup>
<mo>-</mo>
<msup>
<mrow>
<mi>y</mi>
</mrow>
<mrow>
<mn>2</mn>
</mrow>
</msup>
</mrow>
</msup>
</mrow>
</math>
sobre una rejilla de-2 a 2 en las direcciones y.xy

[X,Y] = meshgrid(-2:0.2:2); Z = X .* exp(-X.^2 - Y.^2); contour(X,Y,Z,10)

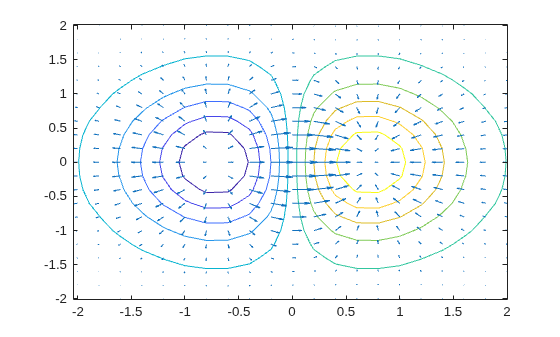

Calcule el gradiente 2-D del uso de la función.Zgradient La función se devuelve como el degradado en la dirección y como el degradado en la dirección.gradientUxVy Mostrar flechas que indican los valores de degradado utilizando la función.quiver

[U,V] = gradient(Z,0.2,0.2); hold on quiver(X,Y,U,V) hold off
