box

Mostrar contorno de los ejes

Descripción

box on muestra el contorno del cuadro alrededor de los ejes estableciendo su propiedad Box en "on". Este valor de propiedad es el valor predeterminado para objetos GeographicAxes.

ejemplo

box off oculta el contorno del cuadro alrededor de los ejes estableciendo su propiedad Box en "off". Este valor de propiedad es el valor predeterminado para objetos Axes y PolarAxes.

box activa y desactiva la visualización del contorno del cuadro.

box(visibility) muestra u oculta el contorno del cuadro especificando un valor visibility. Puede especificar visibility como "on", "off", un valor lógico o un valor OnOffSwitchState.

box(target,___) modifica el contorno del cuadro de los ejes, la leyenda o la barra de color especificados por target en lugar de los ejes actuales. Especifique target antes de cualquier otro argumento.

ejemplo

Ejemplos

contraer todo

Represente una superficie y muestre el contorno del cuadro alrededor de los ejes.

[X,Y,Z] = peaks;
surf(X,Y,Z)
box on

Figure contains an axes object. The axes object contains an object of type surface.

Desactive la visualización del contorno del cuadro.

box off

Figure contains an axes object. The axes object contains an object of type surface.

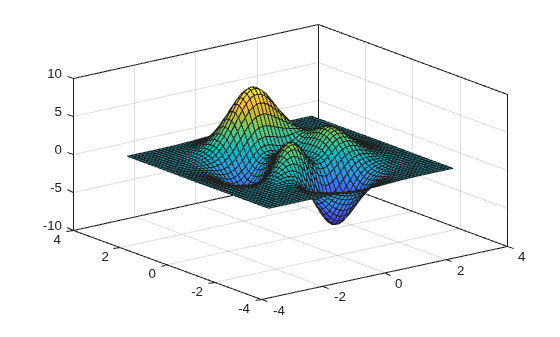

Primero, represente una superficie y muestre el contorno del cuadro alrededor de los ejes. De forma predeterminada, el contorno aparece alrededor de los planos traseros porque la propiedad BoxStyle de los ejes está establecida en 'back'.

[X,Y,Z] = peaks;
surf(X,Y,Z)
box on

Figure contains an axes object. The axes object contains an object of type surface.

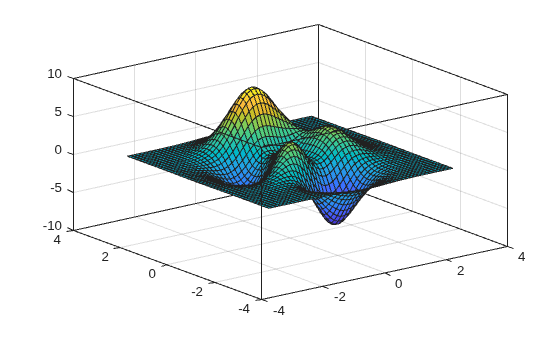

A continuación, muestre el contorno alrededor de todos los ejes estableciendo la propiedad BoxStyle en 'full'. Utilice la notación de puntos para establecer las propiedades.

ax = gca;
ax.BoxStyle = 'full';

Figure contains an axes object. The axes object contains an object of type surface.

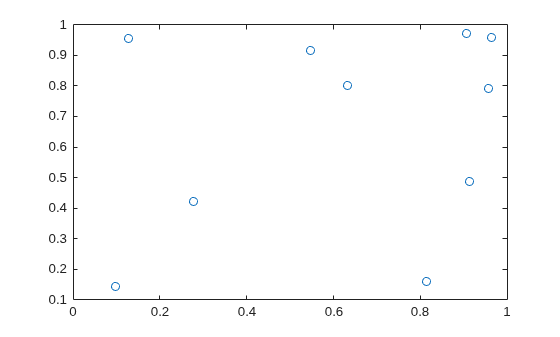

Cree un diagrama de dispersión y muestre el contorno del cuadro alrededor de los ejes.

x = rand(10,1);
y = rand(10,1);
scatter(x,y)
box on

Figure contains an axes object. The axes object contains an object of type scatter.

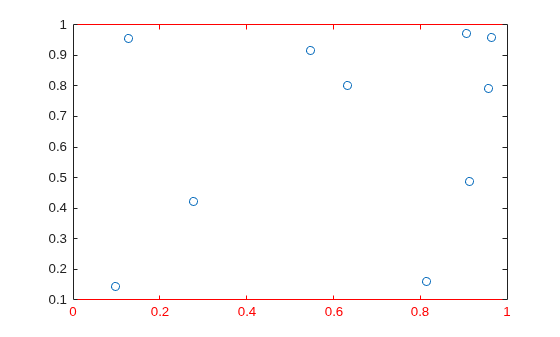

Cambie el color del contorno del cuadro en la dirección del eje x estableciendo la propiedad XColor de los ejes. Utilice la notación de puntos para establecer las propiedades.

ax = gca;
ax.XColor = 'red';

Figure contains an axes object. The axes object contains an object of type scatter.

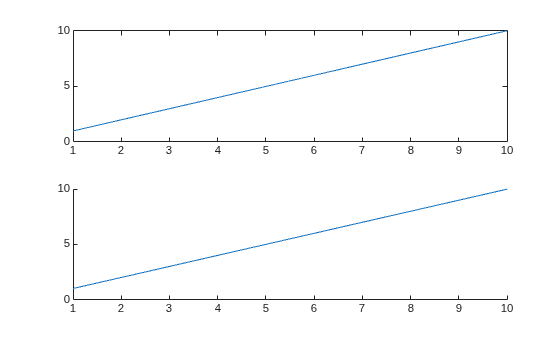

Cree dos ejes usando las funciones tiledlayout y nexttile. Asigne los objetos de ejes a las variables ax1 y ax2, y represéntelos en los ejes. Elimine el contorno del cuadro alrededor de la gráfica inferior especificando ax2 como el primer argumento de entrada a box.

tiledlayout(2,1)
ax1 = nexttile;
plot(ax1,1:10)

ax2 = nexttile;
plot(ax2,1:10)
box(ax2,'off')

Figure contains 2 axes objects. Axes object 1 contains an object of type line. Axes object 2 contains an object of type line.

Argumentos de entrada

contraer todo

Visibilidad del cuadro, especificada como uno de estos valores:

  • "on" u "off": un valor de "on" muestra el contorno del cuadro y "off" lo oculta. También puede especificar los vectores de caracteres 'on' u 'off'.

  • 1 (true) o 0 (false) numérico o lógico: un valor de 1 o true muestra el contorno del cuadro y 0 o false lo oculta. (desde R2024a)

  • Un valor matlab.lang.OnOffSwitchState: un valor de matlab.lang.OnOffSwitchState.on muestra el contorno del cuadro y matlab.lang.OnOffSwitchState.off lo oculta. (desde R2024a)

Ejes, leyenda o barra de colores objetivo, especificados como uno de estos elementos:

  • Cualquier tipo de objeto de ejes.

  • Un objeto de leyenda, leyenda de burbuja o barra de colores.

  • Un arreglo de objetos de ejes, leyendas o barra de colores que pertenecen a la misma clase. Para determinar la clase, use la función class.

Si no especifica este argumento, la función box modifica los ejes actuales.

Sugerencias

  • Algunas propiedades de ejes cartesianos afectan a la apariencia del contorno del cuadro. Esta tabla enumera un subconjunto de propiedades de ejes relacionadas con el contorno del cuadro.

    Propiedad de ejesDescripción
    BoxVisualización del contorno del cuadro
    BoxStyleEstilo del contorno del cuadro
    XColor, YColor, ZColorColor del contorno del cuadro en las direcciones del eje x, eje y y eje z
    LineWidthAncho del contorno del cuadro, marcas de graduación y líneas de cuadrícula

  • Algunas propiedades de ejes polares afectan a la apariencia del contorno del cuadro. Si trabaja con ejes polares, el comando box controla la visualización del contorno cuando los límites del eje theta no abarcan 360 grados. Esta tabla enumera un subconjunto de propiedades de ejes polares relacionadas con el contorno del cuadro.

    Propiedad de ejes polaresDescripción
    BoxVisualización del contorno completo
    RColor, ThetaColorColor del contorno
    LineWidthAncho del contorno, marcas de graduación y líneas de cuadrícula

  • Algunas propiedades de ejes geográficos afectan a la apariencia del contorno del cuadro. Esta tabla enumera un subconjunto de propiedades de ejes geográficos relacionadas con el contorno del cuadro.

    Propiedad de ejes geográficosDescripción
    BoxVisualización del contorno del cuadro
    AxisColorColor del contorno, valores de marca y etiquetas
    LineWidthAncho del contorno del cuadro, marcas de graduación y líneas de cuadrícula

Algoritmos

La función box establece la propiedad Box del objeto Axes, PolarAxes o GeographicAxes en "on" u "off".

Historial de versiones

Introducido antes de R2006a
