Herramienta de configuración mundial

Configure la posición geográfica y el tamaño del modelo de entorno para la importación y exportación de datos.

Descripción

La herramienta de configuración mundial se utiliza para configurar la posición geográfica y el tamaño del modelo de entorno.

RoadRunner permite georreferenciar opcionalmente los modelos, lo que significa que se construyen para que coincidan con una ubicación particular en la superficie de la Tierra.

Para obtener más información sobre el sistema de coordenadas utilizado en RoadRunner, consulte Espacio de coordenadas y georreferenciación.

Abrir Herramienta de configuración mundial

En la barra de herramientas de RoadRunner , haga clic en el botón World Settings Tool :

Ejemplos

Especificar un origen de latitud/longitud inicial para la escena

1. Haga clic en el botón World Settings Tool .

2. Ingrese la latitud y longitud deseadas que desea usar como origen de la escena en la sección World Origin del panel Attributes .

3. Haga clic en el botón Apply World Changes en el panel Attributes .

Borrar la posición geográfica

1. Haga clic en el botón World Settings Tool .

2. Presione el botón Clear World Projection en el panel Attributes .

3. Aparece un cuadro de diálogo de advertencia que indica que borrar la proyección invalida los archivos SIG importados. Para continuar, presione el botón Clear .

Centrar la posición geográfica en un archivo SIG existente

1. Haga clic en el botón World Settings Tool .

2. Haga clic en el archivo GIS en el que desea centrar la proyección.

3. Presione el botón Center World on Selected en el panel Attributes .

4. Presione el botón Apply World Changes en el panel Attributes .

5. Aparece un cuadro de diálogo que le pregunta si desea simplemente cambiar la proyección mundial (el botón Only Change Projection ) o si desea transformar el modelo a la nueva proyección (el Transform Scene botón $ ). Consulte la nota sobre cómo cambiar la configuración mundial para determinar la acción adecuada y haga clic en el botón correspondiente.

Cambiar el origen del entorno a una latitud/longitud específica

1. Haga clic en el botón World Settings Tool .

2. Ingrese la latitud y longitud deseadas que desea usar como origen de la escena en la sección World Origin del panel Attributes .

3. Haga clic en el botón Apply World Changes en el panel Attributes .

4. Aparece un cuadro de diálogo que le pregunta si desea simplemente cambiar la proyección mundial (el botón Only Change Projection ) o si desea transformar el modelo a la nueva proyección (el Transform Scene botón). Consulte la nota sobre cómo cambiar la configuración mundial para determinar la acción adecuada y presione el botón correspondiente.

Alternativamente, siga estos pasos:

1. Haga clic en el botón World Settings Tool . Localice la marca circular verde que indica World Origin.

2. Haga clic y arrastre la marca World Origin a la nueva posición de origen deseada.

3. Haga clic en el botón Apply World Changes en el panel Attributes .

4. Aparece un cuadro de diálogo que le pregunta si desea simplemente cambiar la proyección mundial (el botón Only Change Projection ) o si desea transformar el modelo a la nueva proyección (el Transform Scene botón). Consulte la nota sobre cómo cambiar la configuración mundial para determinar la acción adecuada y presione el botón correspondiente.

Nota

Para transformar una escena, tienes dos opciones:

• Only Change Projection : utilice esta opción si desea cambiar el origen sin mover ningún objeto de la escena. Esto cambia las ubicaciones de latitud y longitud de los objetos pero conserva sus coordenadas locales (XY).

• Transform Scene : utilice esta opción si desea cambiar el origen y mover objetos para preservar su ubicación en la Tierra. Esto cambia las coordenadas locales (XY) de los objetos pero conserva sus coordenadas geográficas (latitud/longitud).

Cambiar el tamaño y la ubicación del espacio de trabajo

1. Haga clic en el botón World Settings Tool .

2. Ingrese los parámetros del espacio de trabajo deseado (Center y Extents) en el panel Attributes .

Alternativamente, siga estos pasos:

1. Haga clic y arrastre dentro del cuadro azul World Origin en el lienzo de edición de escena para mover el centro del espacio de trabajo.

2. Haga clic y arrastre los bordes o esquinas del cuadro azul World Origin para cambiar las dimensiones del espacio de trabajo.

3. Haga clic en el botón Apply World Changes en el panel Attributes .

Nota

Cambiar el espacio de trabajo no elimina ni modifica ningún dato en la escena. Cuando se trabaja con archivos SIG de gran tamaño, puede resultar útil reducir el espacio de trabajo para ver solo la parte del archivo que desea ver en un momento determinado. Sin embargo, recuerde volver a aumentar el tamaño del espacio de trabajo antes de exportar.

Ejemplos relacionados

• Crear carreteras alrededor de activos SIG importados

Más acerca de

Trabajar con datos SIG

Antes de importar cualquier archivo GIS o antes de comenzar a modelar cualquier carretera, establezca la latitud y longitud deseadas en su escena. Ver Especificar un origen de latitud/longitud inicial para la escena. Esto le permite ingresar valores explícitos de latitud y longitud.

Otra opción es centrar el origen en el primer archivo SIG importado. RoadRunner hace esto automáticamente si intentas arrastrar un archivo SIG a la escena sin haber establecido el origen. Una vez establecido el origen, cualquier archivo SIG adicional que se introduzca se coloca en relación con el origen especificado.

Tenga en cuenta que siempre puede ajustar el origen de su mundo más adelante, aunque se recomienda realizar todos los ajustes antes de crear carreteras u otros elementos de la escena. Cambiar el origen del mundo después de importar los archivos SIG cambiará la proyección del mapa y requerirá que se vuelvan a cargar y reproyectar todos los archivos SIG. Esto se hace automáticamente cuando cambias el origen.

Espacio de trabajo de escena

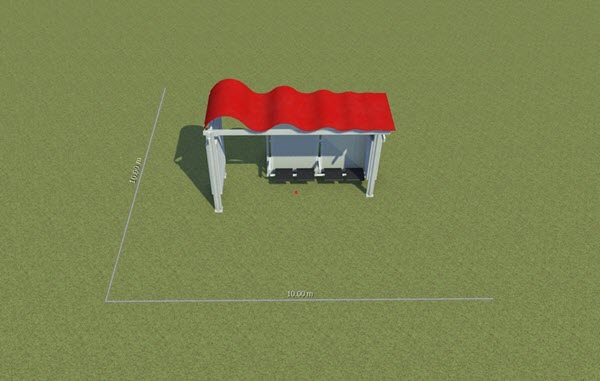

El espacio de trabajo de la escena define el tamaño rectangular del modelo de entorno. Esta región rectangular se conoce como espacio de trabajo y se basa en una coordenada central XY (en metros con respecto al origen) y un tamaño de rectángulo XY , definido en metros. .

Debido a que los datos SIG pueden llegar a ser bastante grandes, RoadRunner carga solo datos SIG que se encuentran dentro del espacio de trabajo. El espacio de trabajo de la escena también se utiliza para la exportación. La escena visual se recorta geométricamente contra el espacio de trabajo de la escena durante la exportación.

Para cambiar las dimensiones del espacio de trabajo, consulte Cambiar el tamaño y la ubicación del espacio de trabajo.

Historial de versiones

Introducido en R2020a
