Cargador rápido de CC para vehículos eléctricos
R2026bEste ejemplo modela una estación de carga rápida de CC conectada con el sistema de baterías de un vehículo eléctrico (EV).
Los componentes principales del ejemplo son:
Red: modele la tensión de alimentación de CA como una fuente de tensión trifásica constante.
Estación de carga rápida de CC: modele los circuitos electrónicos de potencia para que conviertan la tensión de alimentación de CA de la red al nivel de tensión de CC requerido por el sistema de baterías del EV.
Sistema de baterías del EV: modele el sistema de baterías como una serie de celdas de batería.
Visión general del modelo
Componentes de la estación de carga rápida de CC
Estos son los componentes principales del sistema:

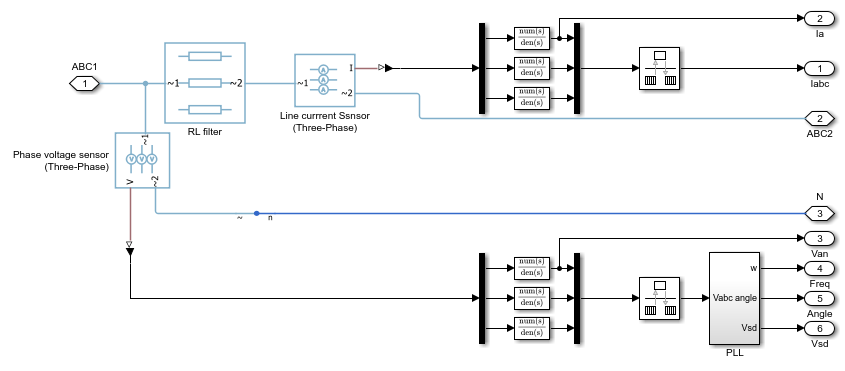

Filtro y mediciones de CA para filtrar los armónicos en la corriente de línea y medir la tensión de alimentación trifásica y la corriente de línea.
Convertidor de entrada (FEC) con factor de potencia unitario (UPF) para controlar la tensión de CC de salida a 800 V.
El circuito convertidor se modela con tres niveles de fidelidad:
Fidelidad de inversor promedio

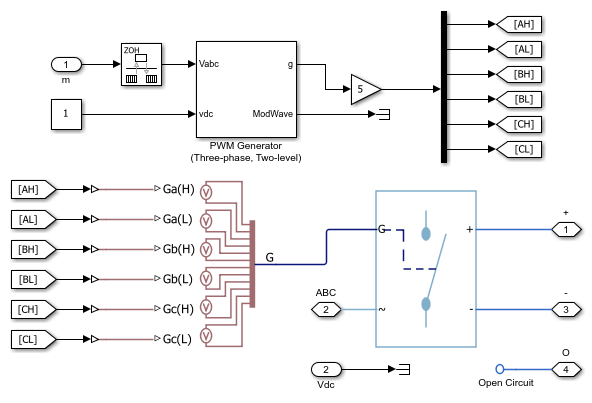

Fidelidad de inversor de dos niveles

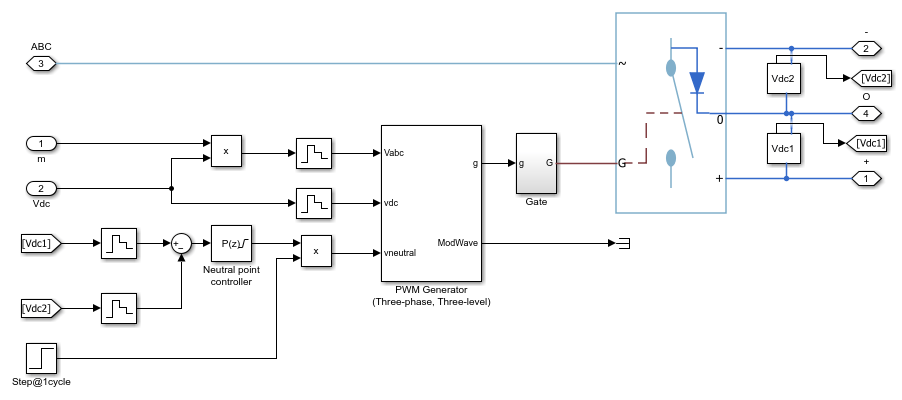

Fidelidad de inversor de tres niveles
El convertidor CC-CC aislado suministra corriente de carga constante a la batería del EV.
Estos son los componentes principales del convertidor CC-CC aislado: * Inversor
Transformador de aislamiento de alta frecuencia
Rectificador de puente de diodos
Visión general del sistema de baterías de un EV
El sistema de baterías de EV modela las celdas de batería conectadas en serie y los sensores para medir el tensión en los terminales de batería y la corriente de salida.
Resultados de simulación a partir del registro de Simscape

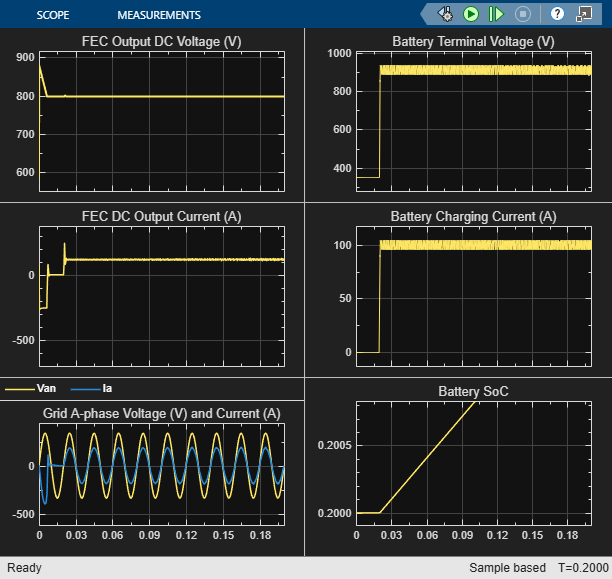

La siguiente gráfica muestra la tensión y la corriente de bus de CC, el tensión en los terminales de batería y la corriente de carga.
