Modelo de masa-resorte-amortiguador doble en Simulink y Simscape
En este ejemplo se muestran dos modelos de masa-resorte-amortiguador doble. Uno utiliza los bloques de entrada y salida de Simulink® y el otro utiliza redes físicas de Simscape™.
El modelo de Simulink utiliza conexiones de señal, que definen cómo fluyen los datos de un bloque a otro. El modelo de Simscape utiliza conexiones físicas, que permiten un flujo bidireccional de energía entre componentes. Las conexiones físicas permiten añadir más fases al modelo de masa-resorte-amortiguador simplemente utilizando copiar y pegar. Las conexiones de entrada/salida requieren volver a derivar e implementar las ecuaciones.
La flexión inicial para cada resorte es de 1 metro. Esto se muestra en las anotaciones del bloque para el Spring1 y Spring2. Las anotaciones en los bloques Integrator muestran las posiciones iniciales de las masas en relación con un único punto fijo en el espacio.
Modelo

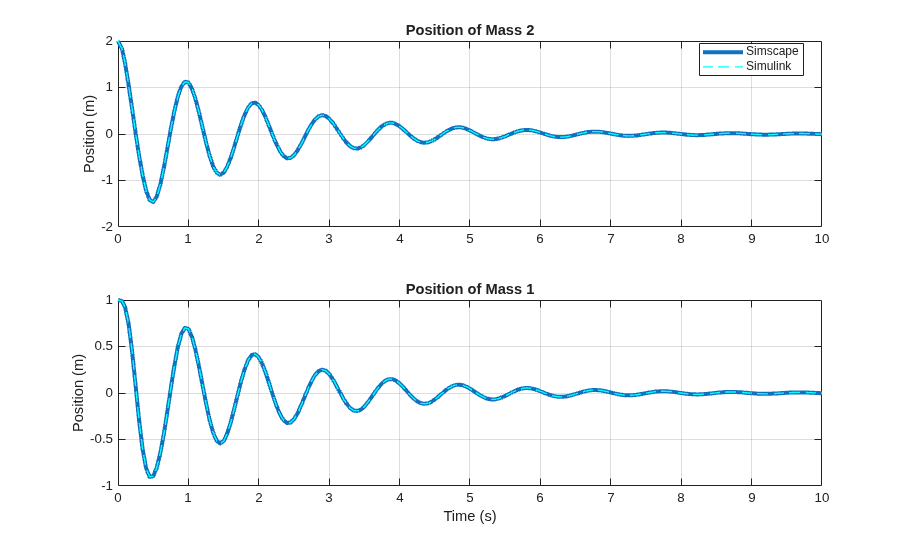

Resultados de simulación a partir del registro de Simscape
