Transformador eléctrico

Este ejemplo muestra cómo crear un modelo de un transformador utilizando bloques básicos de la biblioteca Magnetic. El transformador produce 50 W, 60 Hz, 120 V/12 V y se presupone que tiene una eficiencia del 94%, una corriente magnetizadora sin carga del 1% y una reactancia de fuga del 2,3%. Las pérdidas del núcleo no están incluidas en el modelo y se presupone que la característica B-H del material del núcleo es lineal.

El transformador opera inicialmente en condiciones sin carga. En la unidad de tiempo t=0,5 s segundos, la carga nominal se activa. Debido a las resistencias de los devanados y las inductancias de fuga, la tensión secundaria se reduce de 12 V rms a 11,3 V rms y el transformador suministra una corriente a plena carga de 3,9 A rms en su secundaria. Los scopes flux y mmf muestran las condiciones de funcionamiento sin carga y a carga completa. Compare el flujo de fuga con el flujo del núcleo y observe las mmf del lado primario y secundario.

Modelo

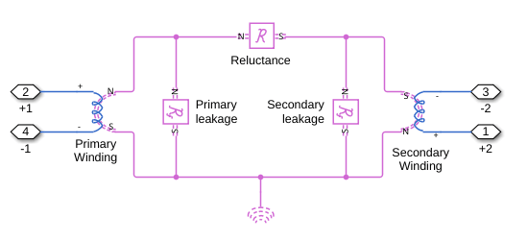

Transformer Subsystem

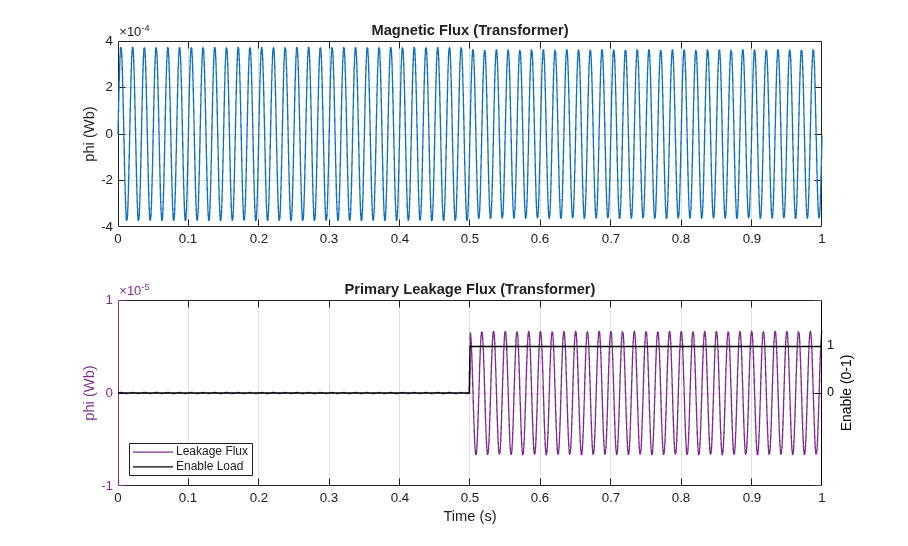

Resultados de simulación a partir del registro de Simscape
