Mecanismo de acoplamiento
R2026bEste ejemplo muestra el uso del bloque Lever de Simscape™ en un mecanismo de acoplamiento. Lever 1 y Lever 4 son palancas de primer género con el punto de apoyo en el extremo. Lever 3 es una palanca de segundo género con el punto de apoyo en el medio. Lever 2 es una palanca de suma accionada por la primera y la tercera palanca.
El mecanismo es excitado por dos fuentes de fuerza. Una fuente aplica fuerza de manera brusca en 1 segundo en la palanca Lever 1 y, a continuación, la otra fuente aplica fuerza de manera brusca en 2 segundos en la palanca Lever 3.

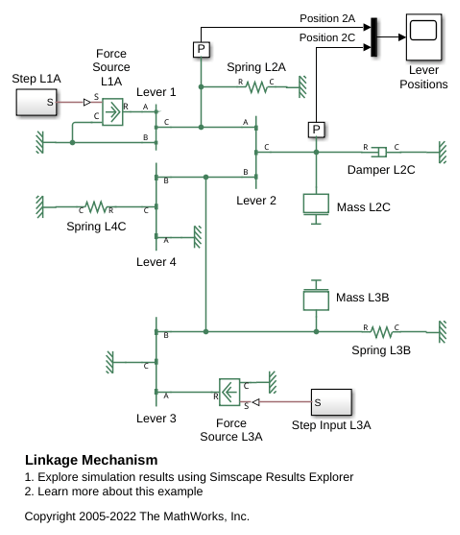

Modelo

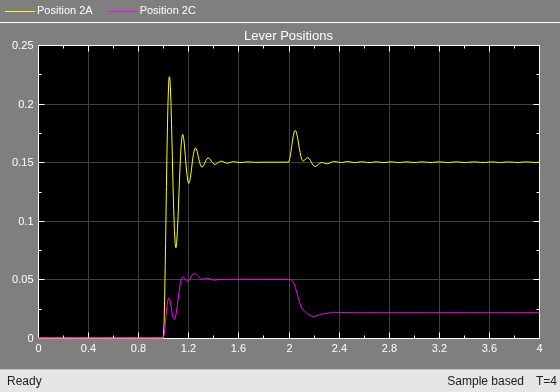

Resultados de simulación a partir de scopes
