Circuito de resistencia y capacidad en Simulink y Simscape

Este ejemplo muestra dos modelos de un circuito de resistencia y capacidad. Uno utiliza los bloques de entrada y salida de Simulink® y el otro utiliza redes físicas de Simscape™.

El modelo de Simulink utiliza conexiones de señal, que definen cómo fluyen los datos de un bloque a otro. El modelo de Simscape utiliza conexiones físicas, que permiten un flujo bidireccional de energía entre componentes. Las conexiones físicas permiten añadir más fases al circuito de resistencia y capacidad simplemente utilizando copiar y pegar. Las conexiones de entrada/salida requieren volver a derivar e implementar las ecuaciones del circuito.

Una onda de tensión cuadrada dirige el circuito. Los valores de resistencia y capacidad se definen utilizando las variables de MATLAB®.

Modelo

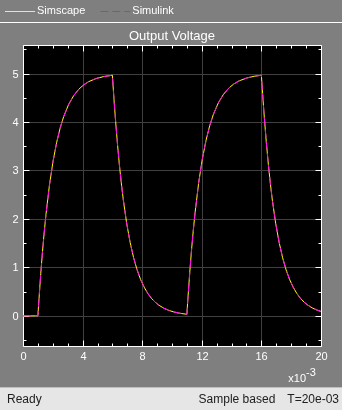

Resultados de simulación a partir de scopes

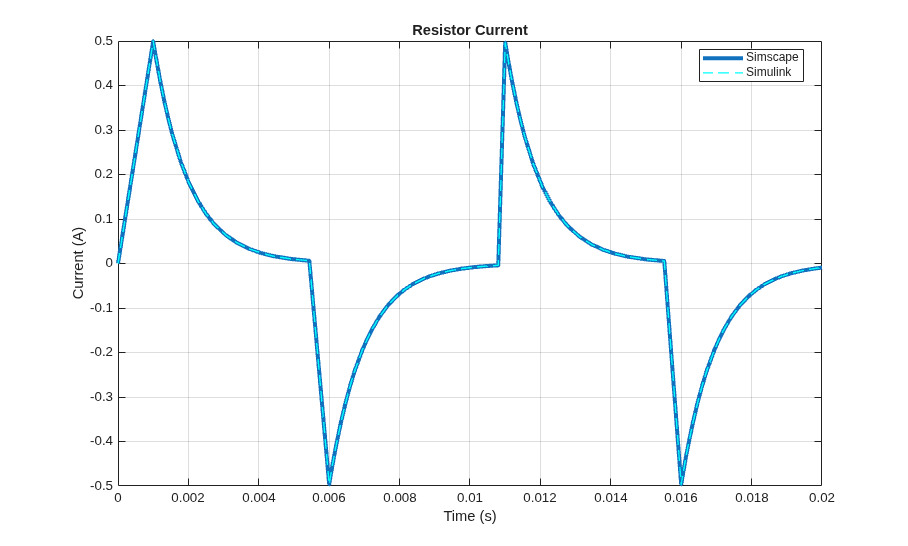

Resultados de simulación a partir del registro de Simscape
