Motor en derivación

En este ejemplo se muestra un modelo de un motor en derivación. En un motor en derivación, el inductor y el devanado de inducido están conectados en paralelo. Los parámetros del circuito equivalente son resistencia del inducido Ra = 110 ohmios, resistencia del inductor Rf = 2,46 kiloohmios y coeficiente fuerza electromotriz de retroceso Laf = 5,11. La FEM viene dada por Laf*If*Ia*w, donde If es la corriente del inductor, Ia es la corriente del inducido y w es la velocidad del rotor en radianes/s. La inercia del rotor J es 2,2e-4kgm^2 y la amortiguación del rotor es 2,8e-6Nm/(radianes/s).

Los datos del fabricante para este modelo indican que la velocidad sin carga es de 4600 rpm y la velocidad con carga nominal es de 4000 rpm. La simulación del modelo confirma estos valores y el cálculo correcto de los valores del circuito equivalente.

Modelo

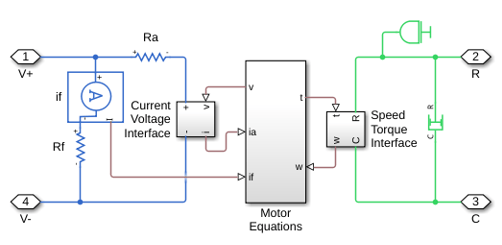

Shunt Motor Subsystem

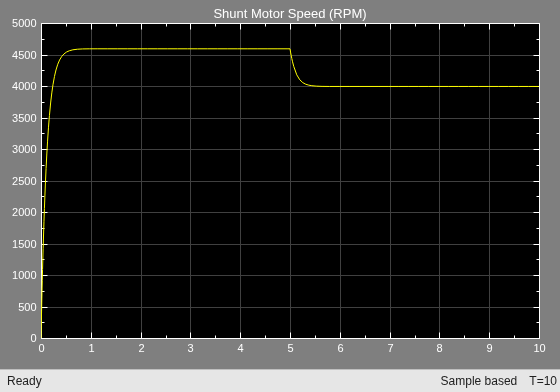

Resultados de simulación a partir de scopes

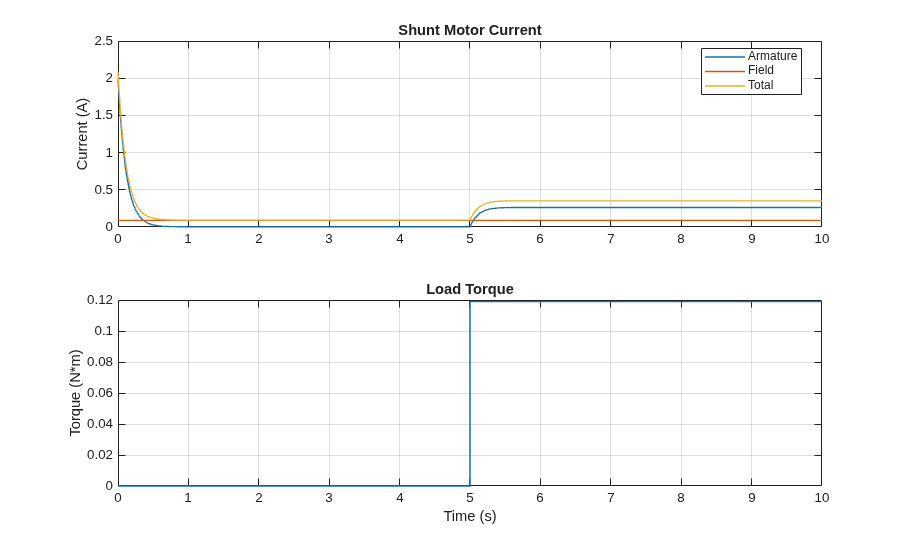

Resultados de simulación a partir del registro de Simscape
