Control de par motor directo de máquina asíncrona con modulador de vector espacial
Este ejemplo muestra cómo controlar una máquina asíncrona (ASM) con el método de control de par motor directo con modulador de vector espacial. Un controlador de velocidad basado en PI proporciona la referencia del par motor. El controlador de par motor directo genera las tensiones de referencia requeridas por el modulador de vector espacial. Una fuente de tensión de CC alimenta a la ASM a través de un convertidor de fuente de tensión controlado de valor promedio.

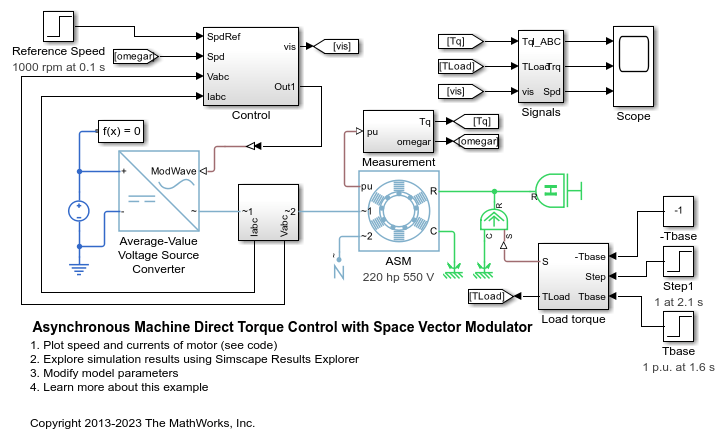

Modelo
Resultados de simulación a partir del registro de Simscape

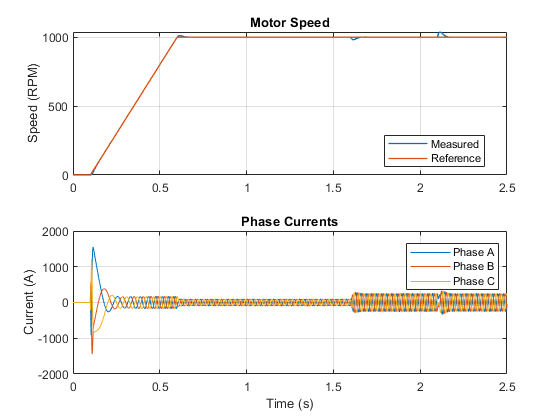

La gráfica a continuación muestra la velocidad solicitada y medida para la prueba, así como las corrientes de fase del accionamiento eléctrico.
Consulte también
Induction Machine Squirrel Cage | Average-Value Voltage Source Converter (Three-Phase)
