Circuito PWM con un temporizador 555
Este ejemplo muestra una salida de modulación por ancho de pulso (PWM) implementada con un temporizador 555 en un modo astable. El ciclo de trabajo está establecido por un potenciómetro, P1. El potenciómetro se controla durante el tiempo de ejecución por medio de Duty Cycle Control Knob. El scope muestra la salida resultante del temporizador 555. Para finalizar la simulación, haga clic en el botón Stop.

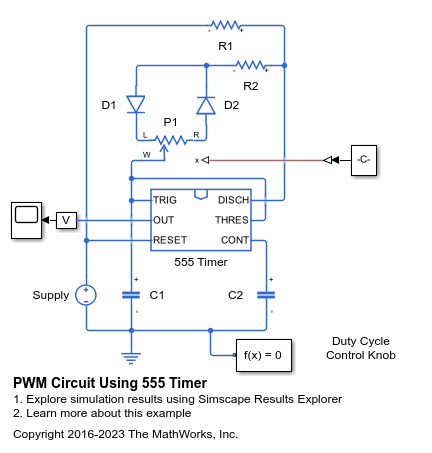

Modelo

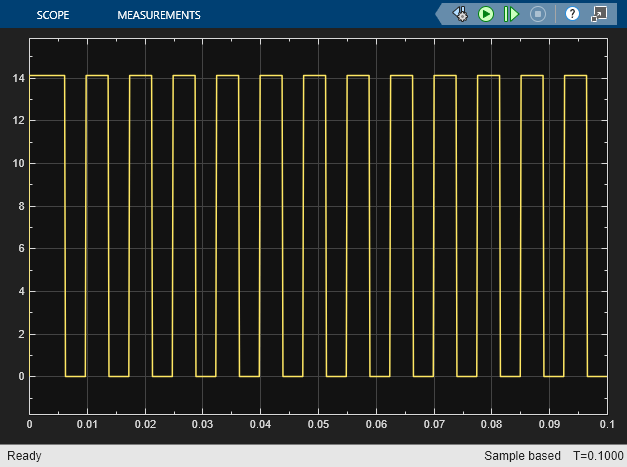

Resultados de simulación a partir de scopes
