Control de par motor de una máquina de reluctancia síncrona
Este ejemplo muestra cómo controlar el par motor en un accionamiento eléctrico basado en una máquina de reluctancia síncrona (SynRM). Una batería de alto voltaje alimenta a la SynRM mediante un convertidor trifásico controlado. Una fuente de velocidad angular ideal proporciona la carga. El subsistema Control utiliza un enfoque de bucle abierto para controlar el par motor y un enfoque de bucle cerrado para controlar la corriente. En cada instante de muestra, la solicitud del par motor se convierte en referencias de corriente relevantes utilizando el par motor máximo por estrategia de amperios. El control de corriente está basado en PI. La simulación utiliza pasos de par motor en los modos de motor y generador. El subsistema Visualization contiene scopes que permiten ver los resultados de simulación.
Modelo
Comparar resultados de simulación de modelos detallados y equivalentes

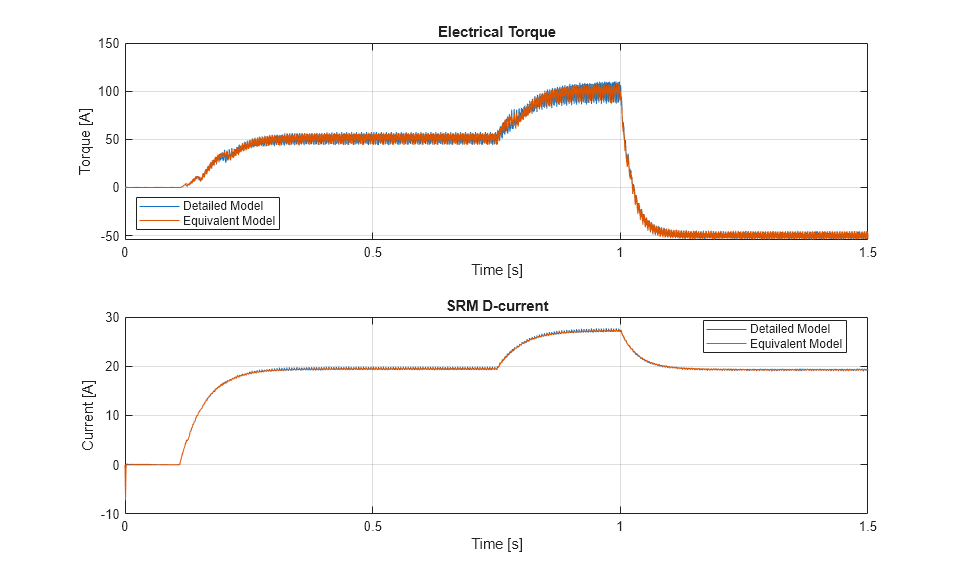

La gráfica muestra y compara los resultados obtenidos simulando los modelos detallados y equivalentes del convertidor trifásico.
