Evaluar el rendimiento de redes neuronales de regresión

Abrir script en vivo

Cree un modelo de red neuronal predictiva de regresión con capas interconectadas usando fitrnet. Utilice datos de validación para detener el proceso de entrenamiento antes de tiempo a fin de evitar el sobreajuste del modelo. Después, utilice las funciones de objeto del modelo para evaluar su rendimiento en los datos de prueba.

Cargar datos de muestra

Cargue el conjunto de datos carbig, que contiene mediciones de coches fabricados en la década de los 70 y a principios de la década de los 80.

load carbig

Convierta la variable Origin a una variable categórica. Después, cree una tabla que contenga las variables predictoras Acceleration, Displacement, etc., así como la variable de respuesta MPG. Cada fila contiene las mediciones de un solo coche. Elimine las filas de la tabla en las que la tabla tenga valores faltantes.

Origin = categorical(cellstr(Origin));
Tbl = table(Acceleration,Displacement,Horsepower, ...
    Model_Year,Origin,Weight,MPG);
Tbl = rmmissing(Tbl);

Dividir datos

Divida los datos en conjuntos de entrenamiento, validación y prueba. En primer lugar, reserve aproximadamente un tercio de las observaciones para el conjunto de prueba. Después, divida por la mitad los datos restantes para crear los conjuntos de entrenamiento y validación.

rng("default") % For reproducibility of the data partitions
cvp1 = cvpartition(size(Tbl,1),"Holdout",1/3);
testTbl = Tbl(test(cvp1),:);
remainingTbl = Tbl(training(cvp1),:);

cvp2 = cvpartition(size(remainingTbl,1),"Holdout",1/2);
validationTbl = remainingTbl(test(cvp2),:);
trainTbl = remainingTbl(training(cvp2),:);

Entrenar una red neuronal

Entrene un modelo de red neuronal de regresión utilizando el conjunto de entrenamiento. Especifique la columna MPG de tblTrain como la variable de respuesta y estandarice los predictores numéricos. Evalúe el modelo en cada iteración usando el conjunto de validación. Especifique si desea mostrar la información de entrenamiento en cada iteración utilizando el argumento nombre-valor Verbose. De forma predeterminada, el proceso de entrenamiento termina antes de tiempo si la pérdida de validación es mayor que o igual a la pérdida mínima de validación calculada hasta ese momento, seis veces seguidas. Para cambiar el número de veces que se permite que la pérdida de validación sea mayor que o igual al valor mínimo, especifique el argumento nombre-valor ValidationPatience.

Mdl = fitrnet(trainTbl,"MPG","Standardize",true, ...
    "ValidationData",validationTbl, ...
    "Verbose",1);
|==========================================================================================|
| Iteration  | Train Loss | Gradient   | Step       | Iteration  | Validation | Validation |
|            |            |            |            | Time (sec) | Loss       | Checks     |
|==========================================================================================|
|           1|  102.962345|   46.853164|    6.700877|    0.032779|  115.730384|           0|
|           2|   55.403995|   22.171181|    1.811805|    0.020571|   53.086379|           0|
|           3|   37.588848|   11.135231|    0.782861|    0.005298|   38.580002|           0|
|           4|   29.713458|    8.379231|    0.392009|    0.003921|   31.021379|           0|
|           5|   17.523851|    9.958164|    2.137584|    0.003729|   17.594863|           0|
|           6|   12.700624|    2.957771|    0.744551|    0.003962|   14.209019|           0|
|           7|   11.841152|    1.907378|    0.201770|    0.003880|   13.159899|           0|
|           8|   10.162988|    2.542555|    0.576907|    0.003956|   11.352490|           0|
|           9|    8.889095|    2.779980|    0.615716|    0.002668|   10.446334|           0|
|          10|    7.670335|    2.400272|    0.648711|    0.011382|   10.424337|           0|
|==========================================================================================|
| Iteration  | Train Loss | Gradient   | Step       | Iteration  | Validation | Validation |
|            |            |            |            | Time (sec) | Loss       | Checks     |
|==========================================================================================|
|          11|    7.416274|    0.505111|    0.214707|    0.005407|   10.522517|           1|
|          12|    7.338923|    0.880655|    0.119085|    0.004414|   10.648031|           2|
|          13|    7.149407|    1.784821|    0.277908|    0.002899|   10.800952|           3|
|          14|    6.866385|    1.904480|    0.472190|    0.005637|   10.839202|           4|
|          15|    6.815575|    3.339285|    0.943063|    0.002956|   10.031692|           0|
|          16|    6.428137|    0.684771|    0.133729|    0.003287|    9.867819|           0|
|          17|    6.363299|    0.456606|    0.125363|    0.006535|    9.720076|           0|
|          18|    6.289887|    0.742923|    0.152290|    0.009971|    9.576588|           0|
|          19|    6.215407|    0.964684|    0.183503|    0.002971|    9.422910|           0|
|          20|    6.078333|    2.124971|    0.566948|    0.002843|    9.599573|           1|
|==========================================================================================|
| Iteration  | Train Loss | Gradient   | Step       | Iteration  | Validation | Validation |
|            |            |            |            | Time (sec) | Loss       | Checks     |
|==========================================================================================|
|          21|    5.947923|    1.217291|    0.583867|    0.003745|    9.618400|           2|
|          22|    5.855505|    0.671774|    0.285123|    0.002729|    9.734680|           3|
|          23|    5.831802|    1.882061|    0.657368|    0.001770|   10.365968|           4|
|          24|    5.713261|    1.004072|    0.134719|    0.001882|   10.314258|           5|
|          25|    5.520766|    0.967032|    0.290156|    0.001891|   10.177322|           6|
|==========================================================================================|

Utilice la información que se encuentra dentro de la propiedad TrainingHistory del objeto Mdl para comprobar la iteración que se corresponde con el valor mínimo del error cuadrático medio (MSE) de la validación. El modelo devuelto final Mdl es el modelo entrenado en esta iteración.

iteration = Mdl.TrainingHistory.Iteration;
valLosses = Mdl.TrainingHistory.ValidationLoss;
[~,minIdx] = min(valLosses);
iteration(minIdx)
ans =
19

Evaluar el rendimiento de un conjunto de prueba

Evalúe el rendimiento del modelo entrenado Mdl en el conjunto de prueba testTbl utilizando las funciones de objeto loss y predict.

Calcule el error cuadrático medio (MSE) del conjunto de prueba. Los valores de MSE menores indican un mejor rendimiento.

mse = loss(Mdl,testTbl,"MPG")
mse =
7.4101

Compare los valores de respuesta del conjunto de prueba pronosticados con los valores de respuesta verdaderos. Represente las millas por galón (MPG) pronosticadas a lo largo del eje vertical y las MPG verdaderas a lo largo del eje horizontal. Los puntos de la línea de referencia indican predicciones correctas. Un buen modelo produce predicciones que aparecen dispersas cerca de la línea.

predictedY = predict(Mdl,testTbl);

plot(testTbl.MPG,predictedY,".")
hold on
plot(testTbl.MPG,testTbl.MPG)
hold off
xlabel("True Miles Per Gallon (MPG)")
ylabel("Predicted Miles Per Gallon (MPG)")

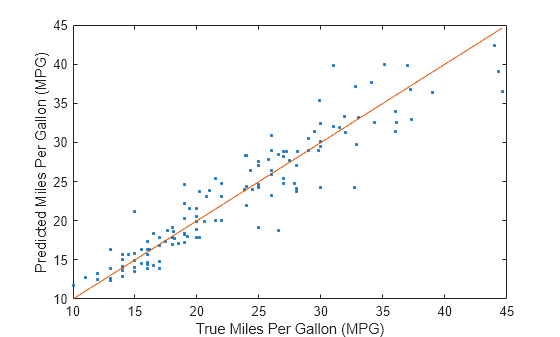

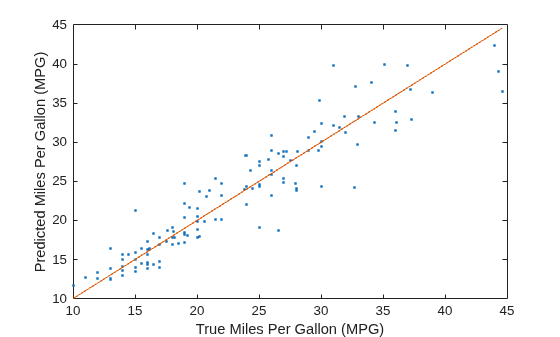

Figure contains an axes object. The axes object with xlabel True Miles Per Gallon (MPG), ylabel Predicted Miles Per Gallon (MPG) contains 2 objects of type line. One or more of the lines displays its values using only markers

Utilice gráficas de caja para comparar la distribución de los valores de MPG pronosticados y verdaderos por país de origen. Cree las gráficas de caja utilizando la función boxchart. Cada gráfica de caja muestra la mediana, el cuartil inferior y el cuartil superior, cualquier valor atípico (calculado usando el rango intercuartil) y los valores mínimo y máximo que no son valores atípicos. En concreto, la línea que se encuentra dentro de cada caja es la mediana de la muestra y los marcadores circulares indican valores atípicos.

Para cada país de origen, compare la gráfica de caja roja (que muestra la distribución de los valores de MPG pronosticados) con la gráfica de caja azul (que muestra la distribución de los valores de MPG verdaderos). Distribuciones similares para los valores de MPG predichos y verdaderos indican buenas predicciones.

boxchart(testTbl.Origin,testTbl.MPG)
hold on
boxchart(testTbl.Origin,predictedY)
hold off
legend(["True MPG","Predicted MPG"])
xlabel("Country of Origin")
ylabel("Miles Per Gallon (MPG)")

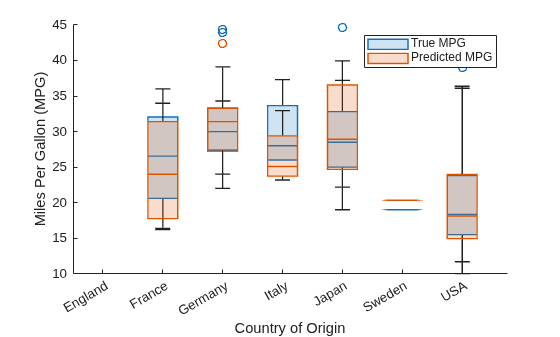

Figure contains an axes object. The axes object with xlabel Country of Origin, ylabel Miles Per Gallon (MPG) contains 2 objects of type boxchart. These objects represent True MPG, Predicted MPG.

Para la mayoría de países, los valores de MPG predichos y verdaderos tienen distribuciones similares. Algunas discrepancias pueden deberse al número reducido de coches en los conjuntos de entrenamiento y prueba.

Compare el rango de valores de MPG para los coches de los conjuntos de entrenamiento y prueba.

trainSummary = grpstats(trainTbl(:,["MPG","Origin"]),"Origin", ...
    "range")
trainSummary=6×3 table
               Origin     GroupCount    range_MPG
               _______    __________    _________

    France     France          2           1.2
    Germany    Germany        12          23.4
    Italy      Italy           1             0
    Japan      Japan          26          26.6
    Sweden     Sweden          4             8
    USA        USA            86            27


testSummary = grpstats(testTbl(:,["MPG","Origin"]),"Origin", ...
    "range")
testSummary=6×3 table
               Origin     GroupCount    range_MPG
               _______    __________    _________

    France     France          4          19.8
    Germany    Germany        13          20.3
    Italy      Italy           4          11.3
    Japan      Japan          26          25.6
    Sweden     Sweden          1             0
    USA        USA            82            29

Para países como Francia, Italia y Suecia, que tienen pocos coches en los conjuntos de entrenamiento y prueba, el rango de los valores de MPG varían significativamente en ambos conjuntos.

Represente los valores residuales del conjunto de prueba. Normalmente, un buen modelo tiene valores residuales dispersos de forma casi simétrica en torno a 0. Los patrones claros en los valores residuales son una señal de que puede mejorar el modelo.

residuals = testTbl.MPG - predictedY;
plot(testTbl.MPG,residuals,".")
hold on
yline(0)
hold off
xlabel("True Miles Per Gallon (MPG)")
ylabel("MPG Residuals")

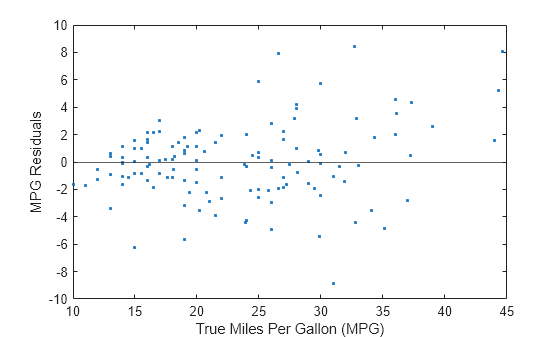

Figure contains an axes object. The axes object with xlabel True Miles Per Gallon (MPG), ylabel MPG Residuals contains 2 objects of type line, constantline. One or more of the lines displays its values using only markers

La gráfica sugiere que los valores residuales están bien distribuidos.

Puede obtener más información sobre las observaciones con los mayores valores residuales, en términos de valor absoluto.

[~,residualIdx] = sort(residuals,"descend", ...
    "ComparisonMethod","abs");
residuals(residualIdx)
ans = 130×1

   -8.8469
    8.4427
    8.0493
    7.8996
   -6.2220
    5.8589
    5.7007
   -5.6733
   -5.4545
    5.1899
   -4.9175
   -4.8600
    4.5415
   -4.3959
   -4.3915
      ⋮

Muestre las tres observaciones con los mayores valores residuales, es decir, con magnitudes superiores a 8.

testTbl(residualIdx(1:3),:)
ans=3×7 table
    Acceleration    Displacement    Horsepower    Model_Year    Origin    Weight    MPG
    ____________    ____________    __________    __________    ______    ______    ____

        17.6             91             68            82        Japan      1970       31
        11.4            168            132            80        Japan      2910     32.7
        13.8             91             67            80        Japan      1850     44.6
