bfscore

Puntuación de coincidencia de contorno para segmentación de imágenes

Descripción

ejemplo

score = bfscore(prediction,groundTruth) calcula la puntuación de coincidencia de contorno BF (límite F1) entre la segmentación pronosticada y la segmentación verdadera en. y pueden ser un par de matrices lógicas para la segmentación binaria, o un par de matrices de etiquetas o categóricas para la segmentación multiclase.predictiongroundTruthpredictiongroundTruth

[score,precision,recall] = bfscore(prediction,groundTruth) también devuelve los valores de precisión y recuperación de la imagen en comparación con la imagen.predictiongroundTruth

[___] = bfscore(prediction,groundTruth,threshold) calcula la puntuación BF utilizando un umbral especificado como tolerancia de error de distancia, para decidir si un punto de contorno tiene una coincidencia o no.

Ejemplos

contraer todo

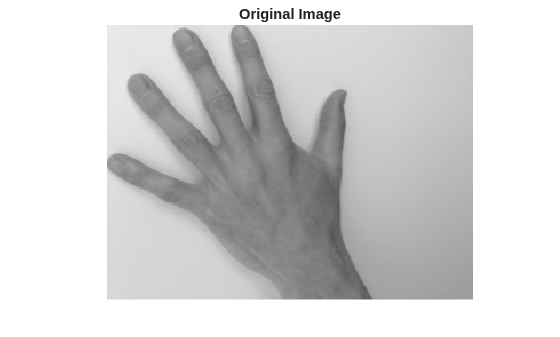

Leer una imagen con un objeto para segmentar. Convierta la imagen a escala de grises y visualice el resultado.

A = imread('hands1.jpg'); I = rgb2gray(A); figure imshow(I) title('Original Image')

Utilice el método de contornos activos (serpientes) para segmentar la mano.

mask = false(size(I)); mask(25:end-25,25:end-25) = true; BW = activecontour(I, mask, 300);

Lea la segmentación de la verdad del terreno.

BW_groundTruth = imread('hands1-mask.png');

Calcule la puntuación BF de la segmentación de contornos activos contra la verdad del terreno.

similarity = bfscore(BW, BW_groundTruth);

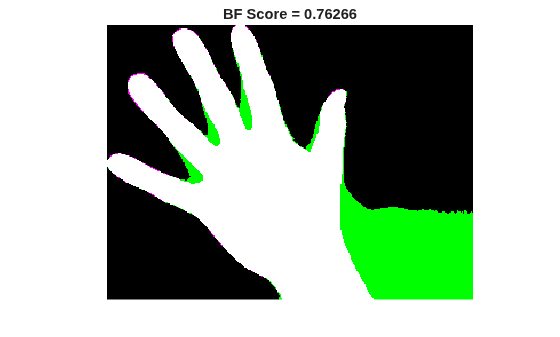

Muestre las máscaras una encima de la otra. Los colores indican diferencias en las máscaras.

figure imshowpair(BW, BW_groundTruth) title(['BF Score = ' num2str(similarity)])

En este ejemplo se muestra cómo segmentar una imagen en varias regiones. A continuación, el ejemplo calcula la puntuación BF para cada región.

Leer una imagen con varias regiones para segmentar.

RGB = imread('yellowlily.jpg');

Cree garabatos para tres regiones que distinguen sus características de color típicas. La primera región clasifica la flor amarilla. La segunda región clasifica el tallo verde y las hojas. La última región clasifica la suciedad marrón en dos parches separados de la imagen. Las regiones se especifican mediante un vector de 4 elementos, cuyo elemento indica la coordenada x e y de la esquina superior izquierda del ROI, el ancho del ROI y la altura del ROI.

region1 = [350 700 425 120]; % [x y w h] format BW1 = false(size(RGB,1),size(RGB,2)); BW1(region1(2):region1(2)+region1(4),region1(1):region1(1)+region1(3)) = true;  region2 = [800 1124 120 230]; BW2 = false(size(RGB,1),size(RGB,2)); BW2(region2(2):region2(2)+region2(4),region2(1):region2(1)+region2(3)) = true;  region3 = [20 1320 480 200; 1010 290 180 240];  BW3 = false(size(RGB,1),size(RGB,2));     BW3(region3(1,2):region3(1,2)+region3(1,4),region3(1,1):region3(1,1)+region3(1,3)) = true; BW3(region3(2,2):region3(2,2)+region3(2,4),region3(2,1):region3(2,1)+region3(2,3)) = true;

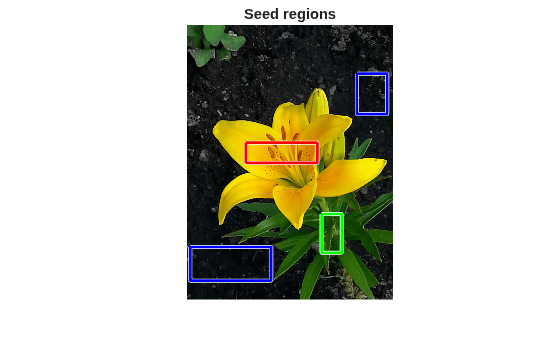

Visualice las regiones de inicialización en la parte superior de la imagen.

figure imshow(RGB) hold on visboundaries(BW1,'Color','r'); visboundaries(BW2,'Color','g'); visboundaries(BW3,'Color','b'); title('Seed regions')

Segmenta la imagen en tres regiones utilizando la segmentación de color basada en la distancia geodésica.

L = imseggeodesic(RGB,BW1,BW2,BW3,'AdaptiveChannelWeighting',true);

Cargue una segmentación de verdad en tierra de la imagen.

L_groundTruth = double(imread('yellowlily-segmented.png'));

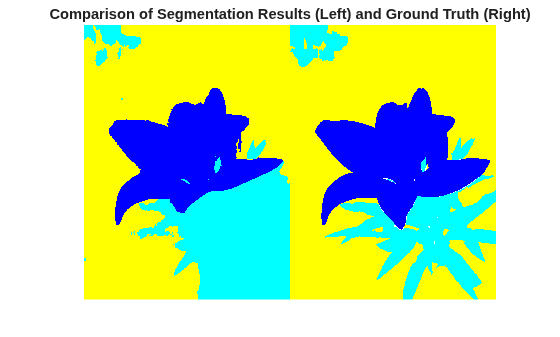

Compare visualmente los resultados de segmentación con la verdad del terreno.

figure imshowpair(label2rgb(L),label2rgb(L_groundTruth),'montage') title('Comparison of Segmentation Results (Left) and Ground Truth (Right)')

Calcule la puntuación de BF para cada región segmentada.

similarity = bfscore(L, L_groundTruth)
similarity = 3×1

    0.7992
    0.5333
    0.7466

La puntuación de BF es notablemente más pequeña para la segunda región. Este resultado es consistente con la comparación visual de los resultados de segmentación, que clasifica erróneamente la suciedad en la esquina inferior derecha de la imagen como hojas.

Argumentos de entrada

contraer todo

Segmentación pronosticada, especificada como una matriz lógica, numérica o 2-D o 3-D.categorical Si es una matriz numérica, representa una matriz de etiquetas y debe contener enteros no negativos de tipo de datos.predictiondouble

Tipos de datos: logical | double | categorical

Segmentación de la verdad en tierra, especificada como una matriz lógica, numérica o 2-D o 3-D del mismo tamaño y tipo de datos que.categoricalprediction Si es una matriz numérica, representa una matriz de etiquetas y debe contener enteros no negativos de tipo de datos.groundTruthdouble

Tipos de datos: logical | double | categorical

Umbral de tolerancia de error de distancia en píxeles, especificado como un escalar positivo. El umbral determina si un punto de contorno tiene una coincidencia o no. Si no se especifica, el valor predeterminado es 0,75% de la longitud de la diagonal de la imagen.threshold

Ejemplo: 3

Tipos de datos: double

Argumentos de salida

contraer todo

Puntuación BF, devuelta como un escalar o Vector numérico con valores en el intervalo [0,1]. A de 1 significa que los contornos de los objetos en la clase correspondiente en y son una coincidencia perfecta.scorepredictiongroundTruth Si las matrices de entrada son:

  • matrices lógicas, es un escalar y representa la puntuación BF del primer plano.score

  • matrices de etiquetas o categóricas, es un vector.score El primer coeficiente en es la puntuación BF para la primera clase en primer plano, el segundo coeficiente es la puntuación de la segunda clase en primer plano, y así sucesivamente.score

Precision, devuelto como un vector escalar numérico o numérico con valores en el intervalo [0,1]. Cada elemento indica la precisión de los contornos de objeto en la clase de primer plano correspondiente.

es la proporción del número de puntos en el límite de la segmentación pronosticada que están lo suficientemente cerca del límite de la segmentación de la verdad del terreno a la longitud del límite pronosticado.Precision En otras palabras, la precisión es la fracción de las detecciones que son verdaderos positivos en lugar de falsos positivos.

RECALL, devuelto como un vector escalar numérico o numérico con valores en el intervalo [0, 1]. Cada elemento indica la recuperación de contornos de objeto en la clase de primer plano correspondiente.

es la proporción del número de puntos en el límite de la segmentación de la verdad del terreno que están lo suficientemente cerca del límite de la segmentación pronosticada hasta la longitud del límite de la verdad del terreno.Recall En otras palabras, la recuperación es la fracción de verdaderos positivos que se detectan en lugar de perderse.

Más acerca de

contraer todo

BF (límite F1) puntuación

La puntuación BF mide la cercanía del límite previsto de un objeto con el límite de la verdad del terreno.

La puntuación BF se define como la media armónica (medida F1) de los valores y con una tolerancia de error de distancia para decidir si un punto en el límite pronosticado tiene una coincidencia en el límite de la verdad del terreno o no.precisionrecall

score = 2 * precision * recall / (recall + precision)

Referencias

[1] Csurka, G., D. Larlus, and F. Perronnin. "What is a good evaluation measure for semantic segmentation?" Proceedings of the British Machine Vision Conference, 2013, pp. 32.1-32.11.
