imoverviewpanel

Panel de herramientas de visión general para la imagen que se muestra en el panel de desplazamiento

Descripción

Utilice la función para añadir una herramienta Visión general a la misma figura que una imagen contenida en un panel de desplazamiento.imoverviewpanel La herramienta Visión general es una ayuda para la navegación al explorar una versión ampliada de la imagen.

The Overview tool displays the target image in its entirety, scaled to fit. The tool overlays a rectangle, called the detail rectangle, over the scaled version of the image. The detail rectangle shows the portion of the target image that is currently visible in the scroll panel. To view portions of the image that are not currently visible in the scroll panel, move the detail rectangle in the Overview tool.

ejemplo

hpanel = imoverviewpanel(hparent,himage) crea una herramienta Visión general para una imagen que se muestra en un panel de desplazamiento. es un identificador de la imagen de destino en el panel de desplazamiento. es el identificador de la figura o uipanel objeto que contendrá la herramienta de información general. es el identificador de la herramienta Visión general.himagehparenthpanel

Ejemplos

contraer todo

Mostrar una imagen en una figura. El ejemplo suprime la barra de herramientas estándar y la barra de menús en la ventana de figura porque no funcionan con el panel de desplazamiento.

hFig = figure('Toolbar','none','Menubar','none'); hIm = imshow('foggysf1.jpg');

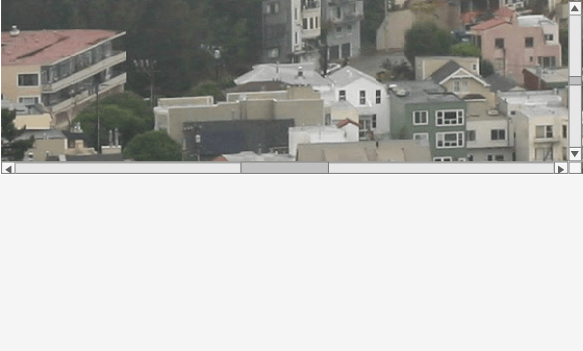

Cree un panel de desplazamiento para contener la imagen. Establezca el tamaño y la posición del panel de desplazamiento para que la imagen ocupe la mitad superior de la ventana de figura.

hSP = imscrollpanel(hFig,hIm); set(hSP,'Units','normalized','Position',[0 .5 1 .5])

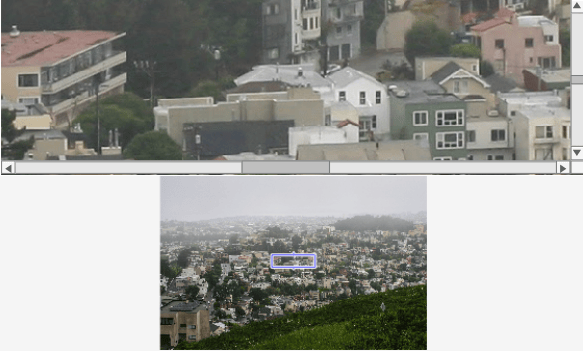

Agregue una herramienta de información general a la figura. Establezca el tamaño y la posición de la herramienta de vista general para ocupar la mitad inferior de la ventana de figura.

Para explorar los detalles de la imagen mostrada, intente arrastrar el rectángulo de detalle sobre la herramienta de vista general.

hOvPanel = imoverviewpanel(hFig,hIm); set(hOvPanel,'Units','Normalized','Position',[0 0 1 .5])

Argumentos de entrada

contraer todo

Controlar a una figura o uipanel objeto que contiene la herramienta Información general, especificado como un identificador.

Controlar la imagen de destino, especificada como un identificador. La imagen debe mostrarse en un panel de desplazamiento creado por .imscrollpanel

Argumentos de salida

contraer todo

Herramienta Handle to Overview, devuelta como identificador. Una herramienta Información general es un tipo de objeto uipanel.

Sugerencias

  • Para crear una herramienta Visión general en una ventana de figura independiente, utilice .imoverview Cuando se crea con , la herramienta Visión general incluye botones de acercamiento y de alejamiento.imoverview

Consulte también

|

Introducido antes de R2006a
