Mux

Combinar señales de entrada del mismo tipo de datos y complejidad en un vector virtual

Bibliotecas:
Simulink / Commonly Used Blocks
Simulink / Signal Routing
HDL Coder / Commonly Used Blocks
HDL Coder / Signal Routing

Descripción

El bloque Mux combina entradas con el mismo tipo de datos y complejidad en un vector virtual. Puede usar varios bloques Mux para crear una señal mux en etapas, pero el resultado es plano, como si usara un bloque único Mux.

Lo ideal es usar bloques Mux para agrupar únicamente señales de llamada a función.

Mientras que un bloque Mux puede crear un vector virtual a partir de señales que tienen el mismo tipo de datos y complejidad, otros bloques agrupan señales de forma que proporcionan más flexibilidad y eficiencia.

Para agrupar señales o mensajes, use un bloque Bus Creator en lugar de un bloque Mux. El bloque Bus Creator crea buses virtuales, que ofrecen la flexibilidad para agrupar elementos de diferentes tipos de datos y complejidad. Los buses virtuales también permiten acceder a elementos por su nombre en lugar de por el índice. Si un bloque requiere un vector virtual en lugar de un bus virtual, la compilación de modelo convierte el bus en un vector.
Para concatenar señales de entrada, use un bloque Vector Concatenate en lugar de un bloque Mux. El bloque Vector Concatenate crea un vector no virtual, que mejora la eficiencia del código generado.

Para ver una comparación de señales mux, buses virtuales y señales concatenadas, consulte Choose Among Composite Interfaces.

Ejemplos

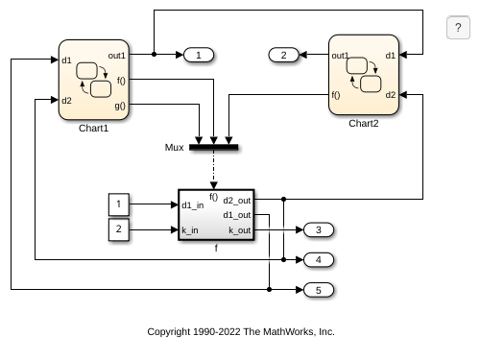

Function-Call Subsystems with Multiple Initiators

A function-call subsystem that is called by multiple different function-call initiators that are grouped by a Mux block.

Abrir modelo

Puertos

Entrada

expandir todo

Port_1 — Señal de entrada que se desea incluir en la señal mux
escalar | vector

Señal de entrada que se desea incluir en la señal mux, especificada como escalar o vector.

Las señales de entrada de un bloque Mux pueden ser cualquier combinación de escalares y vectores, pero deben tener el mismo tipo de datos y complejidad o ser señales de llamada a función.

Salida

expandir todo

Port_1 — Señal de salida mux
vector

Señal de salida mux compuesta por la combinación de señales de entrada, devueltas como un vector.

Los elementos de la señal de salida mux toman su orden del orden de los puertos de las señales de entrada. Para ver una descripción del orden de los puertos de varias orientaciones de bloque, consulte Identify Port Location on Rotated or Flipped Block.

Parámetros

expandir todo

Número de entradas — Número de señales de entrada
2 (predeterminado) | escalar | vector | arreglo de celdas | lista de nombres de señales separados por comas

Número de señales de entrada, especificado como un escalar, un vector, un arreglo de celdas o una lista de nombres de señales separados por comas. Algunos de estos formatos permiten especificar los nombres de señales y los tamaños, como se describe en esta tabla.

Formato	Comportamiento del bloque
Escalar	Número de entradas al bloque Mux. Cuando usa este formato, el bloque acepta señales de escalar o de vector de cualquier tamaño. El software asigna a cada entrada el nombre `signalN`, donde `N` es el número del puerto de entrada.
Vector	La longitud del vector especifica el número de entradas. Cada elemento especifica el tamaño de la entrada correspondiente. Un valor positivo especifica que el puerto correspondiente solo puede aceptar vectores de ese tamaño. Por ejemplo, `[2 3]` especifica dos puertos de entrada de tamaños `2` y `3`, respectivamente. Si la anchura de una señal de entrada no se corresponde con la anchura esperada, aparece un mensaje de error. Un valor de `-1` especifica que el puerto correspondiente puede aceptar escalares o vectores de cualquier tamaño.
Arreglo de celdas	La longitud del arreglo de celdas especifica el número de entradas. El valor de cada celda especifica el tamaño de la entrada correspondiente. Un valor escalar `N` especifica un vector de tamaño `N`. Un valor de `-1` significa que el puerto correspondiente puede aceptar señales de escalares o de vectores de cualquier tamaño.
Lista de nombres de señales separados por comas	Lista de nombres de señales separados por comas. El software asigna cada nombre al puerto y a la señal correspondientes. Por ejemplo, si introduce `position,velocity`, el bloque Mux tiene dos entradas denominadas `position` y `velocity`.

Consejos

Si especifica un escalar para el parámetro Number of inputs y todos los puertos de entrada están conectados, cuando representa una nueva línea de señal cerca del lado de la entrada de un bloque Mux, el software añade un puerto y actualiza el parámetro.

Uso programático

Para establecer el valor del parámetro de bloque de forma programática, use la función set_param.

Parámetro:	`Inputs`
Valores:	`'2'` (predeterminado) \| character vector \| string scalar
Tipos de datos:	`char` \| `string`

Ejemplo: set_param(gcb,'Inputs','5')

Ejemplo: set_param(gcb,'Inputs','[2 3]')

Ejemplo: set_param(gcb,'Inputs','{3}')

Ejemplo: set_param(gcb,'Inputs','position,velocity')

Opción de visualización — Aspecto del icono de bloque
`bar` (predeterminado) | `signals` | `none`

Aspecto del icono de bloque, especificado como bar, signals o none.

bar: no muestra texto
signals: muestra los nombres de las señales de entrada
none: muestra el tipo de bloque (Mux)

Redimensione el bloque según sea necesario para que el texto encaje en el icono de bloque.

Uso programático

Para establecer el valor del parámetro de bloque de forma programática, use la función set_param.

Parámetro:	`DisplayOption`
Valores:	`'bar'` (predeterminado) \| `'signals'` \| `'none'`

Ejemplo: set_param(gcb,'DisplayOption','signals')

Características del bloque

Tipos de datos	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Paso directo	`sí`
Señales multidimensionales	`no`
Señales de tamaño variable	`no`
Detección de cruce por cero	`no`

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante Simulink® Coder™.

El tipo de datos real o la capacidad de soporte dependen de la implementación del bloque.

Generación de código HDL
Genere código Verilog y VHDL para diseños FPGA y ASIC mediante HDL Coder™.

HDL Coder™ proporciona opciones de configuración adicionales que afectan a la implementación de HDL y la lógica sintetizada.

Arquitectura de HDL

Este bloque tiene una arquitectura de HDL predeterminada.

Propiedades del bloque HDL

ConstrainedOutputPipeline	Número de registros para colocar en las salidas moviendo los retrasos existentes dentro de su diseño. La canalización distribuida no redistribuye estos registros. El valor predeterminado es `0`. Para obtener más detalles, consulte ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Número de fases de canalización de entrada que desea insertar en el código generado. La canalización distribuida y la canalización de salida restringida pueden mover estos registros. El valor predeterminado es `0`. Para obtener más detalles, consulte InputPipeline (HDL Coder).
OutputPipeline	Número de fases de canalización de salida para insertar en el código generado. La canalización distribuida y la canalización de salida restringida pueden mover estos registros. El valor predeterminado es `0`. Para obtener más detalles, consulte OutputPipeline (HDL Coder).

Soporte para datos complejos

Este bloque admite la generación de código para señales complejas.

Restricciones

Los buses no son admisibles con la generación de código HDL.

Generación de código PLC
Genere código de texto estructurado mediante Simulink® PLC Coder™.

Conversión de punto fijo
Diseñe y simule sistemas en punto fijo mediante Fixed-Point Designer™.

El tipo de datos real o la capacidad de soporte dependen de la implementación del bloque.
