getParent

Identificar el elemento principal de un objeto

contraer todo en la página

Sintaxis

parent = getParent(object)

Descripción

parent = getParent(object) devuelve el elemento principal de un objeto de un gráfico de Stateflow®, State Transition Table, Truth Table o un bloque MATLAB® Function.

ejemplo

Ejemplos

contraer todo

Este ejemplo utiliza:

Abrir script en vivo

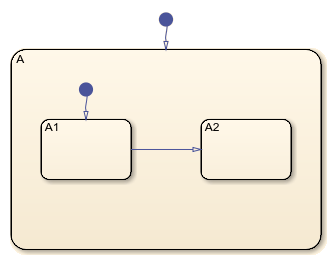

En este gráfico, el elemento principal del estado A1 es el estado A. El elemento principal del estado A es el gráfico.

Stateflow chart with a hierarchy of states. The outer state is called A. It contains two inner states called A1 and A2.

Abra el modelo y acceda al objeto Stateflow.Chart para el gráfico.

open_system("sfHierarchyAPIExample")
ch = find(sfroot,"-isa","Stateflow.Chart");

Busque el objeto Stateflow.State llamado A1.

sA1 = find(sfroot,"-isa","Stateflow.State",Name="A1");

Identifique el elemento principal del estado A1. Muestre el nombre del elemento principal.

parent = getParent(sA1);
parent.Name
ans =
'A'

Identifique el elemento principal del estado A. Muestre el nombre del elemento principal.

grandparent = getParent(parent);
grandparent.Name
ans =
'Chart'

Argumentos de entrada

contraer todo

Objeto en un gráfico de Stateflow, State Transition Table, Truth Table o bloque MATLAB Function, especificado como un objeto de API de Stateflow de uno de estos tipos:

Historial de versiones

Introducido antes de R2006a
