edge3

Encontrar los bordes de un volumen 3D en escala de grises

Sintaxis

BW = edge3(V,"approxcanny",thresh)

BW = edge3(V,"approxcanny",thresh,sigma)

BW = edge3(V,"Sobel",thresh)

BW = edge3(V,"Sobel",thresh,"nothinning")

Descripción

BW = edge3(V,"approxcanny",thresh) devuelve los bordes encontrados en el volumen en escala de grises o binario V utilizando el método de Canny aproximado. El método de Canny aproximado encuentra los bordes buscando los máximos locales del gradiente de V. edge3 calcula el gradiente utilizando la derivada de un volumen suavizado gaussiano.

El método de Canny aproximado usa dos umbrales para detectar bordes intensos y débiles, e incluye los bordes débiles en la salida solo si están conectados a bordes intensos. Este método tiene más probabilidades que el método de Sobel de detectar bordes débiles verdaderos.

BW = edge3(V,"approxcanny",thresh,sigma) devuelve los bordes encontrados en la intensidad o el volumen binario V, donde sigma especifica la desviación estándar del filtro de suavizado gaussiano. edge3 elige el tamaño del filtro automáticamente, basándose en sigma.

BW = edge3(V,"Sobel",thresh) acepta una intensidad o un volumen binario V y devuelve un volumen binario BW con 1 donde la función encuentra bordes en V y 0 en las demás posiciones.

El método de Sobel encuentra los bordes utilizando la aproximación de Sobel de la derivada. Devuelve los bordes en aquellos puntos donde el gradiente de V es máximo. edge3 ignora todos los bordes que no sean más intensos que thresh.

BW = edge3(V,"Sobel",thresh,"nothinning") acelera el funcionamiento del algoritmo omitiendo la etapa adicional de reducción de bordes. De forma predeterminada, o cuando se especifica "thinning", edge3 aplica la reducción de bordes.

Ejemplos

Encontrar los bordes de un volumen de una resonancia magnética utilizando el método de Canny aproximado

Cargue los datos volumétricos y elimine cualquier dimensión singleton.

load mri
V = squeeze(D);

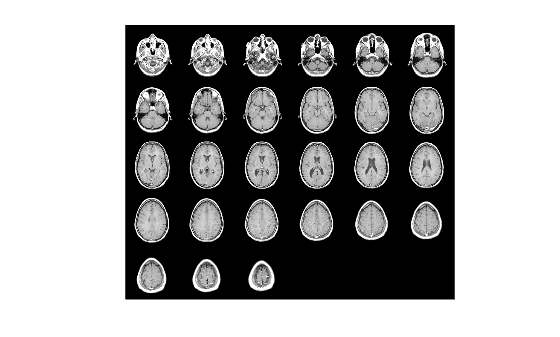

Muestre la imagen original.

montage(reshape(V,size(D)),map);

Detecte los bordes en el volumen.

BW = edge3(V,'approxcanny',0.6);

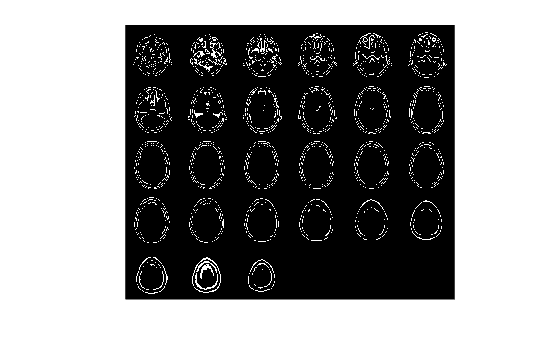

Visualice los bordes detectados. También puede ver el resultado con la app Volume Viewer.

montage(reshape(BW,size(D)))

Argumentos de entrada

V — Volumen de entrada

Arreglo numérico 3D

Volumen de entrada, especificado como arreglo numérico 3D.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

thresh — Umbral de sensibilidad

Escalar numérico | Vector fila numérico de 2 elementos

Umbral de sensibilidad, especificado como una de las siguientes opciones:

Método	Valor umbral
Canny	Escalar numérico
Canny aproximado	Vector fila numérico de 2 elementos. El primer elemento es el umbral bajo y el segundo el umbral alto, [lowthresh highthresh].
	Escalar numérico que representa el umbral alto. edge3 establece el umbral bajo como 0.4*thresh.
Sobel	Escalar numérico

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

sigma — Desviación estándar del filtro gaussiano

sqrt(2) | Escalar numérico | Vector de 1 por 3

Desviación estándar del filtro gaussiano, especificada como escalar numérico para volúmenes isótropos o vector numérico de 1 por 3 con forma [SigmaX SigmaY SigmaZ] para volúmenes anisótropos que tienen diferentes escalas en cada dirección.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

Argumentos de salida

BW — Bordes detectados

Arreglo numérico 3D

Bordes detectados, devueltos como arreglo numérico 3D del mismo tamaño que V. Los valores de los píxeles de 1 indican bordes y los de 0 indican regiones planas.

Capacidades ampliadas

Entorno basado en subprocesos

Ejecute código en segundo plano con MATLAB® backgroundPool o acelere código con Parallel Computing Toolbox™ ThreadPool.

Esta función es totalmente compatible con los entornos basados en hilos. Para obtener más información, consulte Ejecutar funciones de MATLAB en entornos basados en subprocesos.

Historial de versiones

Introducido en R2017b

R2022b: Compatibilidad con entornos basados en hilos

Ahora edge3 es compatible con los entornos basados en hilos.
