labeloverlay

Superponer regiones de una matriz de etiquetas en una imagen 2D

Sintaxis

B = labeloverlay(A,L)

B = labeloverlay(A,BW)

B = labeloverlay(A,C)

B = labeloverlay(___,Name=Value)

Descripción

B = labeloverlay(A,L) fusiona la imagen de entrada, A, con un color diferente para cada etiqueta distinta de cero en la matriz de etiquetas L. La función labeloverlay no fusiona los píxeles del fondo con un color.

B = labeloverlay(A,BW) fusiona la imagen de entrada con un color donde la máscara BW es true. La función labeloverlay no fusiona los píxeles del fondo (etiquetados como false) con un color.

B = labeloverlay(A,C) fusiona la imagen de entrada con un color diferente para cada etiqueta en la matriz categórica C. La función labeloverlay no fusiona los píxeles de la categoría <undefined> con un color.

B = labeloverlay(___,Name=Value) calcula la imagen superpuesta fusionada, B, utilizando argumentos nombre-valor para controlar aspectos del cálculo.

Ejemplos

Visualizar una segmentación sobre una imagen en color

Lea una imagen y luego segméntela utilizando la función superpixels.

A = imread("kobi.png");
[L,N] = superpixels(A,20);

Fusione la imagen original con colores únicos para cada región en la matriz de etiquetas segmentada. Muestre la imagen fusionada. Algunas regiones adyacentes tienen colores similares, como los tonos morados sobre la nariz y un ojo. Como los colores son similares, es difícil determinar visualmente el límite de las regiones.

B = labeloverlay(A,L);
imshow(B)

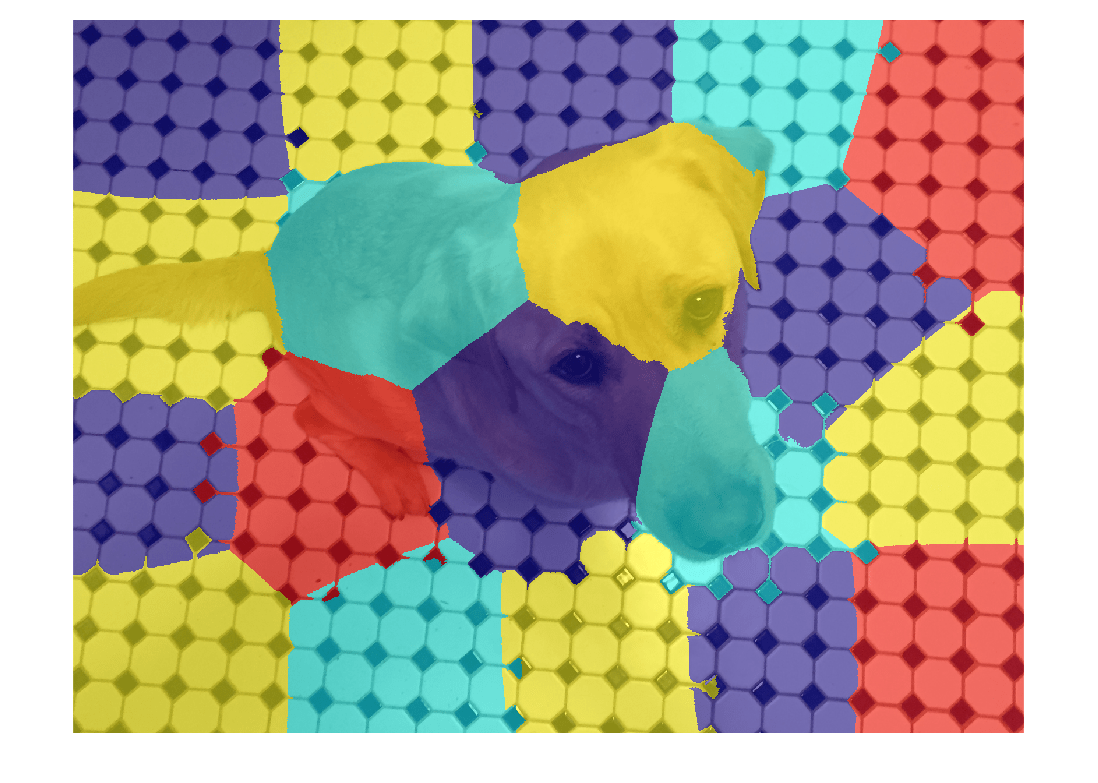

Mejore el contraste de color entre regiones adyacentes especificando el argumento nombre-valor ColorAssignment como "contrasting-neighbors". Muestre la imagen fusionada. En esta imagen fusionada solo se utilizan cuatro colores de alto contraste para las etiquetas. El alto contraste de color mejora la visibilidad de los límites de las regiones.

C = labeloverlay(A,L,ColorAssignment="contrasting-neighbors");
imshow(C)

Visualizar una máscara binaria sobre una imagen en escala de grises

Lea una imagen en escala de grises y muéstrela.

A = imread("coins.png");
imshow(A)

Cree una máscara utilizando el umbral binario.

t = graythresh(A);
BW = imbinarize(A,t);
imshow(BW)

Fusione la máscara con la imagen original. Muestre la imagen fusionada.

B = labeloverlay(A,BW);
imshow(B)

Visualizar etiquetas categóricas sobre una imagen

Lea una imagen y su imagen de etiqueta segmentada.

A = imread("yellowlily.jpg");
L = imread("yellowlily-segmented.png");

Convierta la matriz numérica de etiquetas en una matriz categórica. Especifique los valores y los nombres de las categorías.

C = categorical(L,[1 2 3],["petal" "leaf" "dirt"]);

Fusione las etiquetas categóricas con la imagen original. Muestre la imagen fusionada.

B = labeloverlay(A,C);
imshow(B)

Fusione la imagen original con solo dos etiquetas de la segmentación categórica. Cambie el mapa de colores, aumente la opacidad de la etiqueta y muestre el resultado.

B2 = labeloverlay(A,C,IncludedLabels=["petal" "leaf"], ...
    Colormap="autumn",Transparency=0.25);
imshow(B2)

Argumentos de entrada

A — Imagen de entrada

Imagen 2D en escala de grises | Imagen 2D en color

Imagen de entrada, especificada como imagen 2D en escala de grises o color.

Tipos de datos: single | double | int8 | int16 | uint8 | uint16

L — Etiquetas

Matriz de enteros no negativos

Etiquetas, especificadas como una matriz de enteros no negativos.

Tipos de datos: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

BW — Máscara

Matriz lógica

Máscara, especificada como una matriz lógica.

Tipos de datos: logical

C — Etiquetas de categoría

matriz categórica

Etiquetas de categoría, especificadas como una matriz categorical.

Tipos de datos: categorical

Argumentos de par nombre-valor

Especifique pares de argumentos opcionales como Name1=Value1,...,NameN=ValueN, donde Name es el nombre del argumento y Value es el valor correspondiente. Los argumentos de nombre-valor deben aparecer después de otros argumentos. Sin embargo, el orden de los pares no importa.

Ejemplo: labeloverlay(A,L,Colormap="hot") muestra las etiquetas en los colores del mapa de colores "hot".

En las versiones anteriores a la R2021a, utilice comas para separar cada nombre y valor, y encierre Name entre comillas.

Ejemplo: labeloverlay(A,L,"Colormap","hot") muestra las etiquetas en los colores del mapa de colores "hot".

ColorAssignment — Asignación de colores

"auto" (predeterminado) | "noshuffle" | "shuffle" | "contrasting-neighbors"

Desde R2025a

Asignación de colores, especificada como uno de los valores de la tabla.

Valor de la asignación de colores	Descripción	Muestra de resultados
"noshuffle"	Asignar los colores del mapa de colores para etiquetar regiones de matriz en orden numérico. Cada región tiene un color único.
"shuffle"	Asignar los colores del mapa de colores de forma pseudoaleatoria. Cada región tiene un color único.
"auto"	Asignar los colores del mapa de colores según el formato de Colormap. De forma predeterminada, labeloverlay mezcla el orden de los colores cuando se especifica un mapa de colores por su nombre, y conserva el orden de los colores cuando se especifica el mapa de colores como una matriz numérica.	Es igual a "shuffle" cuando se especifica Colormap como cadena o cuando se utiliza el valor predeterminado de Colormap. Es igual a "noshuffle" cuando se especifica Colormap como matriz numérica.
"contrasting-neighbors"	Asignar un subconjunto de colores del mapa de colores para maximizar el contraste entre regiones adyacentes. Cada color puede corresponder a varias etiquetas.

Colormap — Mapa de colores

"jet" (predeterminado) | Mapa de colores de l por 3 | Cadena | vector de caracteres

Mapa de colores, especificado como uno de estos valores:

• Un mapa de colores de l por 3. Los tripletes RGB de cada fila del mapa de colores deben estar normalizados al intervalo [0, 1]. l es el número de etiquetas en la matriz de etiquetas L, máscara binaria BW o matriz categórica C.

• Una cadena o un vector de caracteres correspondiente a una de las entradas válidas de la función colormap. De forma predeterminada, labeloverlay mezcla el mapa de colores especificado para que las etiquetas adyacentes sean más distintas.

Nota

Si también especifica ColorAssignment como "contrasting-neighbors", labeloverlay selecciona un subconjunto de colores del mapa de colores con alto contraste visual.

Ejemplo: [0.2, 0.1, 0.5; 0.1, 0.5, 0.8]

Ejemplo: "hot"

Tipos de datos: single | double | char | string

IncludedLabels — Etiquetas que mostrar

entero | vector de enteros | Cadena | vector de cadenas

Etiquetas que se desea mostrar en la imagen fusionada, especificadas como uno de los siguientes:

• Un entero, o vector de enteros, en el intervalo [0, max(L(:))]. Por defecto, labeloverlay muestra todas las etiquetas distintas de cero.

• Una cadena, o vector de cadenas, correspondiente a las etiquetas en la matriz categórica C. Por defecto, labeloverlay muestra todas las etiquetas categóricas definidas.

Cualquier etiqueta no incluida en el vector se considera el fondo. Por ejemplo, en el vector [1 3 4], el valor 2 se consideraría el fondo, si existiera como etiqueta.

Ejemplo: [1 3 4]

Ejemplo: ["flower","stem"]

Tipos de datos: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | string

Transparency — Transparencia

0.5 (predeterminado) | Número en el intervalo [0, 1]

Transparencia de las etiquetas mostradas, especificada como un número en el intervalo [0, 1].

• Un valor de 0 hace que las etiquetas de color sean completamente opacas.

• Un valor de 1 hace que las etiquetas de color sean completamente transparentes.

Tipos de datos: single | double

Argumentos de salida

B — Imagen fusionada

Matriz numérica

Imagen fusionada, especificada como matriz numérica del mismo tamaño que A.

Tipos de datos: uint8

Historial de versiones

Introducido en R2017b

R2025a: Mejorar el contraste de color de las etiquetas adyacentes

El nuevo argumento nombre-valor ColorAssignment permite controlar la forma en que labeloverlay asigna colores a regiones de etiquetas.

• Para asegurarse de que las regiones adyacentes tengan colores visualmente distintos, especifique el valor "contrasting-neighbors".

• Para forzar o impedir que labeloverlay mezcle el orden de los colores, especifique el valor "shuffle" o "noshuffle", respectivamente.
