filter2

Filtro digital 2D

Sintaxis

Y = filter2(H,X)

Y = filter2(H,X,shape)

Descripción

Y = filter2(H,X) aplica un filtro de respuesta finita al impulso a una matriz de datos X según los coeficientes de una matriz H.

Y = filter2(H,X,shape) devuelve una subsección de los datos filtrados según shape. Por ejemplo, Y = filter2(H,X,'valid') devuelve solo datos filtrados calculados sin los bordes rellenados con ceros.

Ejemplos

Pedestal 2D

Puede filtrar digitalmente imágenes y otros datos 2D con la función filter2, que está estrechamente relacionada con la función conv2.

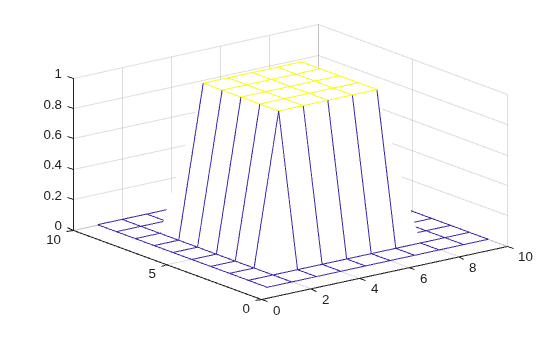

Cree y represente un pedestal 2D con altura interior igual a uno.

A = zeros(10);
A(3:7,3:7) = ones(5);
mesh(A)

Filtre los datos de A según una matriz de coeficiente de filtro H y devuelva la matriz completa de datos filtrados.

H = [1 2 1; 0 0 0; -1 -2 -1];
Y = filter2(H,A,'full');
mesh(Y)

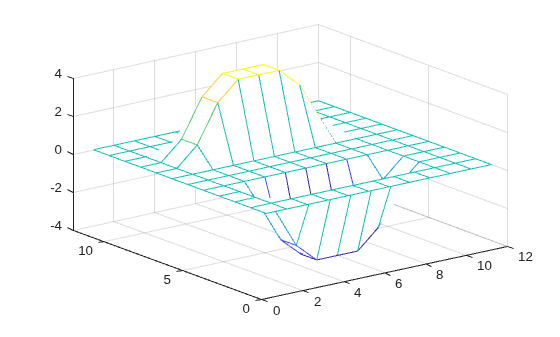

Rote H 180 grados y convolucione el resultado con A. La salida equivale a filtrar los datos de A con los coeficientes de H.

C = conv2(A,rot90(H,2));
mesh(C)

Argumentos de entrada

H — Coeficientes de la función de transferencia racional

matriz

Coeficientes de la función de transferencia racional, especificados como matriz.

Tipos de datos: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical
Soporte de números complejos: Sí

X — Datos de entrada

matriz

Datos de entrada, especificados como matriz. Si X o H, o ambas, son de tipo single, la salida también es de tipo single. De lo contrario, filter2 devuelve el tipo double.

Tipos de datos: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical
Soporte de números complejos: Sí

shape — Subsección de los datos filtrados

'same' (predeterminado) | 'full' | 'valid'

Subsección de los datos filtrados, especificada como uno de estos valores:

• 'same': devuelve la parte central de los datos filtrados, que tiene el mismo tamaño que X.

• 'full': devuelve los datos filtrados 2D completos.

• 'valid': devuelve solo las partes de los datos filtrados que se calculan sin los bordes rellenados con ceros.

Algoritmos

La función filter2 filtra datos tomando la convolución 2D de la entrada X y la matriz de coeficientes H rotada 180 grados. Específicamente, filter2(H,X,shape) equivale a conv2(X,rot90(H,2),shape).

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante MATLAB® Coder™.

Entorno basado en subprocesos

Ejecute código en segundo plano con MATLAB® backgroundPool o acelere código con Parallel Computing Toolbox™ ThreadPool.

Esta función es totalmente compatible con entornos basados en subprocesos. Para obtener más información, consulte Ejecutar funciones de MATLAB en entornos basados en subprocesos.

Arreglos GPU

Acelere código mediante la ejecución en una unidad de procesamiento gráfico (GPU) mediante Parallel Computing Toolbox™.

La función filter2 es compatible con entradas de arreglos de GPU con estas notas y limitaciones de uso:

• Las entradas H y X deben ser arreglos únicos o dobles. Se aceptan tipos tanto reales como complejos.

Para obtener más información, consulte Run MATLAB Functions on a GPU (Parallel Computing Toolbox).

Historial de versiones

Introducido antes de R2006a

Consulte también

filter | conv2 | rot90
