Imprimir o exportar figuras desde la barra de herramientas de la figura

Desde R2025a. Reemplaza a Imprimir figuras desde menú de archivos (R2024b).

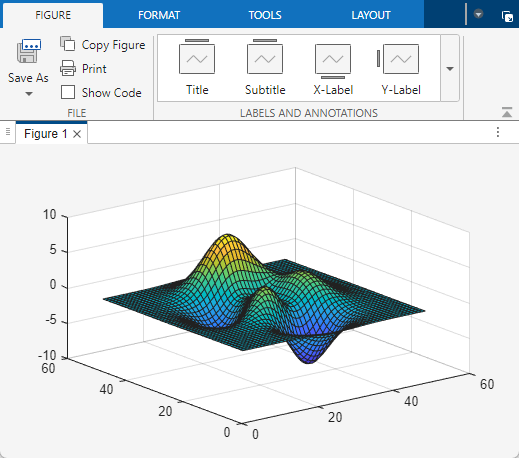

Puede imprimir o exportar figuras desde la barra de herramientas de la figura, con opciones para modificar ajustes como la anchura, la altura, la resolución o el color de fondo. Para acceder a la barra de herramientas de la figura, cree una figura. Por ejemplo, cree una gráfica de superficie.

surf(peaks)

Imprimir una figura

Puede utilizar la barra de herramientas de la figura para imprimir gráficas y otras visualizaciones de datos de esta. No obstante, los componentes de IU no son compatibles. Para imprimir la interfaz de usuario de una app, utilice la función exportapp para crear una imagen. Después, imprima la imagen.

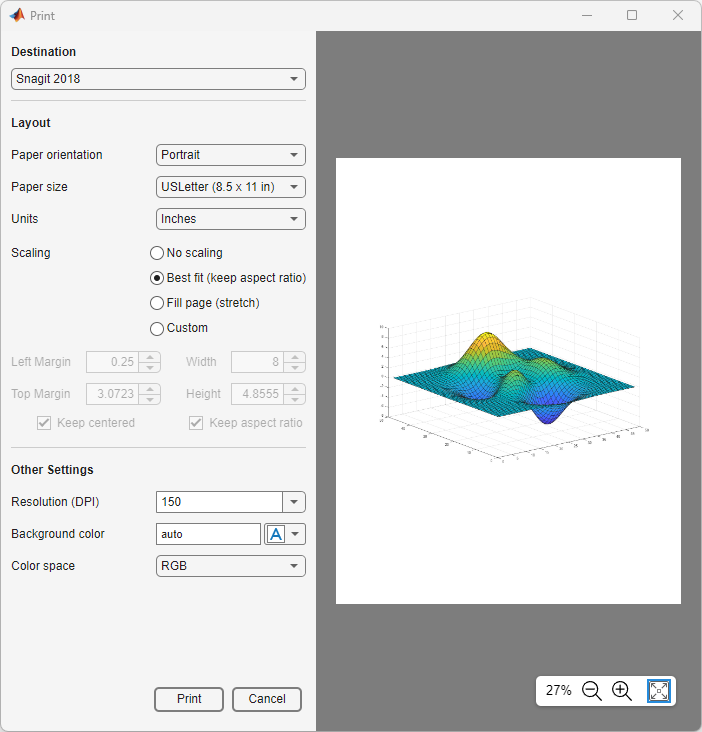

Para imprimir el contenido de una figura desde su barra de herramientas, en la pestaña Figure, haga clic en Print.

Esta tabla describe las opciones que puede configurar.

Sección	Opciones
Destination	Destino de salida, como una impresora física o un archivo PDF.
Layout	Paper orientation: Portrait o Landscape. Paper size: un tamaño de hoja predefinido o uno personalizado. Units: unidades para el tamaño de hoja. Esta selección también se aplica a los valores de Custom. Scaling No scaling: no redimensionar el contenido de la figura. Parte del contenido puede cortarse. Best fit (keep aspect ratio): redimensionar la figura al tamaño máximo que se ajuste al tamaño de papel seleccionado sin cambiar la relación de aspecto. Fill page (stretch): redimensionar la figura al tamaño máximo que se ajuste al tamaño de papel seleccionado cambiando la relación de aspecto si es necesario. Custom: utilizar la anchura y la altura especificadas de la propia figura y los márgenes derecho e izquierdo. Las opciones Keep centered y Keep aspect ratio para esta configuración podrían recortar la imagen en función del tamaño de la figura y los márgenes.
Other Settings	Resolution (DPI): puntos por pulgada (DPI) de la salida. Background color: color del espacio que rodea los ejes o la gráfica. Puede introducir el nombre de un color o un triplete RGB en el cuadro o utilizar el selector de color. Si configura la propiedad Color de la figura y elige auto, el fondo mantiene el mismo color. Si no configura Color, la opción auto establece el color en blanco. Color space: configurar RGB para un resultado a todo color o Gray para un resultado en escala de grises.

Exportar figura

Para exportar una figura como archivo, en la pestaña Figure, haga clic en la mitad superior del botón Save As. En el cuadro de diálogo Save As, seleccione una carpeta y tipo de archivo e introduzca un nombre. Los archivos PDF se guardan como PDF de página completa. Los archivos de imagen, como los JPEG y PNG, se guardan con una resolución de 150 puntos por pulgada (DPI).

También puede exportar un archivo PNG de 150 DPI o un fragmento de PDF cortado de manera ajustada (no a página completa) haciendo clic en la mitad inferior del botón Save As y seleccionando después Export to PNG o Export to PDF, respectivamente.

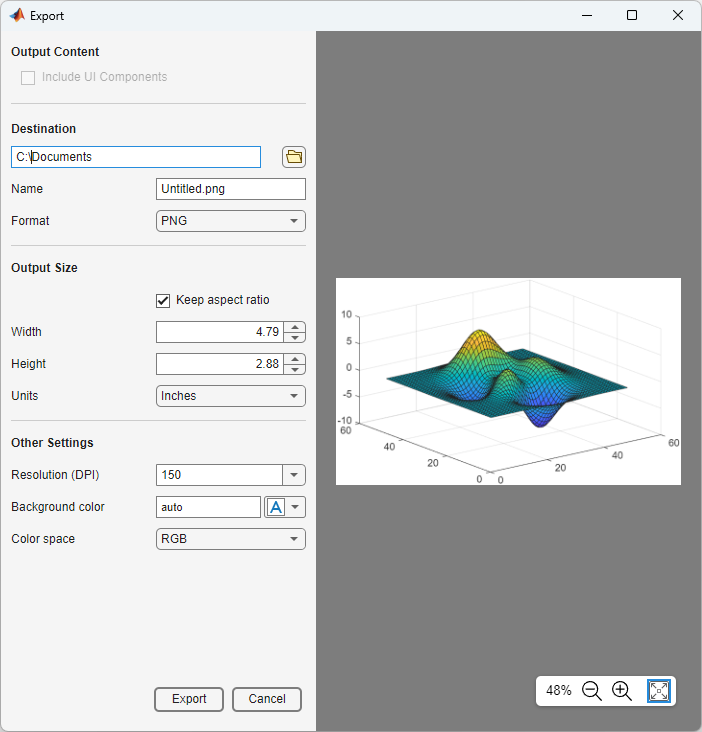

Para exportar una figura y configurar sus opciones, como la resolución, la anchura y la altura, haga clic en la mitad inferior del botón Save As y, después, seleccione el elemento del menú Export to.

Esta tabla describe las opciones que puede configurar.

Sección	Opciones
Output Content	Include UI Components: opción para incluir cualquier componente de la IU, contenedor (como paneles) y gráfica adyacente que haya en la figura. Si se selecciona esta opción, se deshabilitarán todas las opciones que especifiquen el tamaño, la resolución, el color de fondo y el espacio de color. Para volver a habilitar esas opciones, desmarque la casilla Include UI Components.
Destination	Name: nombre y ruta del archivo. Format: formato del archivo. Las opciones incluyen EMF (solo en Windows®), EPS, JPEG, PDF, PNG, SVG y TIFF.
Output Size	Keep aspect ratio: opción para conservar la relación de aspecto al cambiar Width o Height. Width: anchura personalizada en las unidades especificadas. Height: altura personalizada en las unidades especificadas. Units: unidades de los valores de anchura y altura.
Other Settings	Resolution (DPI): puntos por pulgada (DPI) del archivo de salida. Background Color: color del espacio que rodea los ejes o la gráfica. Puede introducir el nombre de un color o un triplete RGB en el cuadro o utilizar el selector de color. Si configura la propiedad Color de la figura y elige auto, el fondo mantiene el mismo color. Si no configura Color, la opción auto establece el color en blanco en el tema claro o gris oscuro (casi negro) en el tema oscuro. Color space: configurar RGB para un resultado a todo color o Gray para un resultado en escala de grises.
