fimplicit

Representar una función implícita

contraer todo en la página

Sintaxis

fimplicit(f)

fimplicit(f,interval)

fimplicit(ax,___)

fimplicit(___,LineSpec)

fimplicit(___,Name,Value)

fp = fimplicit(___)

Descripción

ejemplo

fimplicit(f) representa la función implícita que define f(x,y) = 0 sobre el intervalo predeterminado [-5 5] para x e y.

ejemplo

fimplicit(f,interval) especifica el intervalo de representación para x e y.

fimplicit(ax,___) representa en los ejes que especifica ax en lugar de en los ejes actuales. Especifique los ejes como primer argumento de entrada, antes que cualquier otro argumento de entrada previo.

ejemplo

fimplicit(___,LineSpec) especifica el estilo de línea, el símbolo de marcador y el color de línea. Por ejemplo, '-r' representa una línea roja.

ejemplo

fimplicit(___,Name,Value) especifica las propiedades de las líneas con uno o más argumentos de par nombre-valor. Por ejemplo, 'LineWidth',2 especifica una anchura de línea de 2 puntos.

ejemplo

fp = fimplicit(___) devuelve el objeto ImplicitFunctionLine. Utilice fp para acceder a las propiedades de cada línea y modificarlas después de crearla. Para obtener una lista de las propiedades, consulte ImplicitFunctionLine Properties.

Ejemplos

contraer todo

Representar una función implícita

Abrir script en vivo

Represente la hipérbole que describe la función $x^{2} - y^{2} - 1 = 0$ sobre el intervalo predeterminado de [-5 5] para x e y.

fimplicit(@(x,y) x.^2 - y.^2 - 1)

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

Especificar un intervalo de representación

Abrir script en vivo

Represente la función $x^{2} + y^{2} - 3 = 0$ sobre los intervalos [-3 0] para x y [-2 2] para y.

f = @(x,y) x.^2 + y.^2 - 3;
fimplicit(f,[-3 0 -2 2])

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

Modificar el aspecto de una gráfica implícita

Abrir script en vivo

Represente dos círculos centrados en (0,0) con diferentes valores de radio. Para el primer círculo, utilice una línea roja de puntos. Para el segundo, utilice una línea verde de guiones con una anchura de 2 puntos.

f1 = @(x,y) x.^2 + y.^2 - 1;
fimplicit(f1,':r')

hold on
f2 = @(x,y) x.^2 + y.^2 - 2;
fimplicit(f2,'--g','LineWidth',2)
hold off

Figure contains an axes object. The axes object contains 2 objects of type implicitfunctionline.

Modificar una gráfica implícita después de crearla

Abrir script en vivo

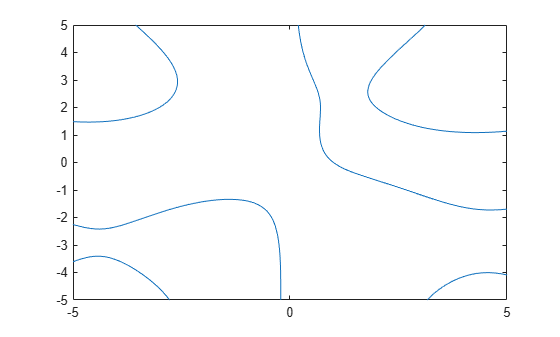

Represente la función implícita $y \sin (x) + x \cos (y) - 1 = 0$ y asigne el objeto de línea de la función implícita a la variable fp.

fp = fimplicit(@(x,y) y.*sin(x) + x.*cos(y) - 1)

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

fp =
  ImplicitFunctionLine with properties:

     Function: @(x,y)y.*sin(x)+x.*cos(y)-1
        Color: [0 0.4470 0.7410]
    LineStyle: '-'
    LineWidth: 0.5000

  Use GET to show all properties

Utilice fp para acceder a las propiedades del objeto de línea de la función implícita y modificarlas después de crearlo. Por ejemplo, cambie el color, el estilo y el ancho de la línea.

fp.Color = 'r';
fp.LineStyle = '--';
fp.LineWidth = 2;

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

Argumentos de entrada

contraer todo

`f` — Función implícita que se desea representar
identificador de función

Función implícita que se desea representar, especificada como identificador de función de una función designada o anónima.

Especifique una función de la forma z = f(x,y). La función debe aceptar dos argumentos de entrada de matriz y devolver un argumento de salida de matriz del mismo tamaño. Utilice operadores de arreglos en lugar de operadores de matrices para obtener el mejor rendimiento. Por ejemplo, utilice .* (times) en lugar de * (mtimes).

Ejemplo: fimplicit(@(x,y) x.^2 - y.^2 + 1)

`interval` — Intervalo de representación para `x` e `y`
`[-5 5]` (predeterminado) | vector de dos elementos | vector de cuatro elementos

Intervalo de representación para x e y, especificado de una de las siguientes formas:

Vector de dos elementos de la forma [min max]: usa el mismo intervalo de representación de [min max] para x e y.
Vector de cuatro elementos de la forma [xmin xmax ymin ymax]: usa intervalos de representación diferentes para x e y. Representa sobre el intervalo [xmin xmax] para x e [ymin ymax] para y.

Ejemplo: fimplicit(f,[-2 3 -5 0])

`LineSpec` — Estilo de línea, marcador y color
escalar de cadena | vector de caracteres

Estilo de línea, marcador y color, especificados como un escalar de cadena o un vector de caracteres que contiene símbolos. Los símbolos pueden aparecer en cualquier orden. No es necesario especificar las tres características (estilo de línea, marcador y color). Por ejemplo, si se omite el estilo de línea y se especifica el marcador, la gráfica muestra solo el marcador y ninguna línea.

Ejemplo: "--or" es una línea discontinua roja con marcadores circulares.

Estilo de línea	Descripción	Línea resultante
`"-"`	Línea continua
`"--"`	Línea discontinua
`":"`	Línea de puntos
`"-."`	Línea de puntos y rayas

Marcador	Descripción	Marcador resultante
`"o"`	Círculo
`"+"`	Signo más
`"*"`	Asterisco
`"."`	Punto
`"x"`	Cruz
`"_"`	Línea horizontal
`"\|"`	Línea vertical
`"square"`	Cuadrado
`"diamond"`	Rombo
`"^"`	Triángulo hacia arriba
`"v"`	Triángulo hacia abajo
`">"`	Triángulo hacia la derecha
`"<"`	Triángulo hacia la izquierda
`"pentagram"`	Pentagrama
`"hexagram"`	Hexagrama

Nombre del color	Nombre corto	Triplete RGB
`"red"`	`"r"`	`[1 0 0]`
`"green"`	`"g"`	`[0 1 0]`
`"blue"`	`"b"`	`[0 0 1]`
`"cyan"`	`"c"`	`[0 1 1]`
`"magenta"`	`"m"`	`[1 0 1]`
`"yellow"`	`"y"`	`[1 1 0]`
`"black"`	`"k"`	`[0 0 0]`
`"white"`	`"w"`	`[1 1 1]`

`ax` — Objeto de ejes
objeto de ejes

Objeto de ejes. Si no especifica los ejes, fimplicit utiliza los ejes actuales.

Argumentos de par nombre-valor

Especifique pares opcionales de argumentos como Name1=Value1,...,NameN=ValueN, donde Name es el nombre del argumento y Value es el valor correspondiente. Los argumentos nombre-valor deben aparecer después de otros argumentos, pero el orden de los pares no importa.

En las versiones anteriores a R2021a, utilice comas para separar cada nombre y valor, y encierre Name entre comillas.

Ejemplo: fimplicit(f,'MeshDensity',50,'LineWidth',2) especifica el número de puntos de evaluación y el ancho de línea.

Las propiedades de ImplicitFunctionLine que se enumeran aquí son solo un subconjunto. Para obtener una lista completa, consulte ImplicitFunctionLine Properties.

`MeshDensity` — Número de puntos de evaluación por dirección
`151` (predeterminado) | escalar

Número de puntos de evaluación por dirección, especificado como un escalar.

`Color` — Color de línea
`[0 0.4470 0.7410]` (predeterminado) | Triplete RGB | código de color hexadecimal | `"r"` | `"g"` | `"b"` | ...

Color de línea, especificado como triplete RGB, código de color hexadecimal, nombre de color o nombre corto.

Para definir un color personalizado, especifique un triplete RGB o un código de color hexadecimal.

Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango [0,1], por ejemplo [0.4 0.6 0.7].
Un código de color hexadecimal es un escalar de cadena o un vector de caracteres que comienza con el símbolo de almohadilla (#) seguido de tres o seis dígitos hexadecimales, que pueden oscilar entre 0 y F. Los valores no distinguen entre mayúsculas y minúsculas. Por lo tanto, los códigos de color "#FF8800", "#ff8800", "#F80" y "#f80" son equivalentes.

Como alternativa, puede especificar algunos colores frecuentes por su nombre. En esta tabla se enumeran las opciones de color con su nombre, los tripletes RGB equivalentes y los códigos de color hexadecimales.

Nombre del color	Nombre corto	Triplete RGB	Código de color hexadecimal
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`

A continuación, se indican los tripletes RGB y los códigos de color hexadecimales de los colores predeterminados que MATLAB^® utiliza en muchos tipos de gráficas.

Triplete RGB	Código de color hexadecimal	Apariencia
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

Ejemplo: "blue"

Ejemplo: [0 0 1]

Ejemplo: "#0000FF"

`LineStyle` — Estilo de línea
`"-"` (predeterminado) | `"--"` | `":"` | `"-."` | `"none"`

Estilo de línea, especificado como una de las opciones enumeradas en esta tabla.

Estilo de línea	Descripción	Línea resultante
`"-"`	Línea continua
`"--"`	Línea discontinua
`":"`	Línea de puntos
`"-."`	Línea de puntos y rayas
`"none"`	Sin línea	Sin línea

`LineWidth` — Ancho de línea
`0.5` (predeterminado) | valor positivo

Ancho de línea, especificado como valor positivo en puntos, donde 1 punto = 1/72 de pulgada (0,035 cm). Si la línea tiene marcadores, el ancho de línea también afecta a los bordes de los marcadores.

El ancho de línea no puede ser inferior al de un píxel. Si establece el ancho de línea en un valor inferior al ancho de un píxel en su sistema, la línea se muestra igual de ancha que un píxel.

`Marker` — Símbolo de marcador
`"none"` (predeterminado) | `"o"` | `"+"` | `"*"` | `"."` | ...

Símbolo de marcador, especificado como uno de los valores enumerados en esta tabla. De forma predeterminada, el objeto no muestra marcadores. La especificación de un símbolo de marcador agrega marcadores en todos los puntos de datos o vértices.

Marcador	Descripción	Marcador resultante
`"o"`	Círculo
`"+"`	Signo más
`"*"`	Asterisco
`"."`	Punto
`"x"`	Cruz
`"_"`	Línea horizontal
`"\|"`	Línea vertical
`"square"`	Cuadrado
`"diamond"`	Rombo
`"^"`	Triángulo hacia arriba
`"v"`	Triángulo hacia abajo
`">"`	Triángulo hacia la derecha
`"<"`	Triángulo hacia la izquierda
`"pentagram"`	Pentagrama
`"hexagram"`	Hexagrama
`"none"`	Sin marcadores	No se aplica

`MarkerSize` — Tamaño del marcador
`6` (predeterminado) | valor positivo

Tamaño del marcador, especificado como valor positivo en puntos, donde 1 punto = 1/72 de pulgada (0,035 cm).

`MarkerEdgeColor` — Color del contorno del marcador
`"auto"` (predeterminado) | Triplete RGB | código de color hexadecimal | `"r"` | `"g"` | `"b"` | ...

Color del contorno del marcador, especificado como "auto", triplete RGB, código de color hexadecimal, nombre de color o nombre corto. El valor predeterminado de "auto" utiliza el mismo color que la propiedad Color.

Para definir un color personalizado, especifique un triplete RGB o un código de color hexadecimal.

Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango [0,1], por ejemplo [0.4 0.6 0.7].
Un código de color hexadecimal es un escalar de cadena o un vector de caracteres que comienza con el símbolo de almohadilla (#) seguido de tres o seis dígitos hexadecimales, que pueden oscilar entre 0 y F. Los valores no distinguen entre mayúsculas y minúsculas. Por lo tanto, los códigos de color "#FF8800", "#ff8800", "#F80" y "#f80" son equivalentes.

Nombre del color	Nombre corto	Triplete RGB	Código de color hexadecimal	Apariencia
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`
`"none"`	No se aplica	No se aplica	No se aplica	Sin color

A continuación, se indican los tripletes RGB y los códigos de color hexadecimales de los colores predeterminados que MATLAB utiliza en muchos tipos de gráficas.

Triplete RGB	Código de color hexadecimal	Apariencia
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

`MarkerFaceColor` — Color de relleno del marcador
`"none"` (predeterminado) | `"auto"` | Triplete RGB | código de color hexadecimal | `"r"` | `"g"` | `"b"` | ...

Color de relleno del marcador, especificado como "auto", triplete RGB, código de color hexadecimal, nombre de color o nombre corto. El valor "auto" utiliza el mismo color que la propiedad MarkerEdgeColor.

Para definir un color personalizado, especifique un triplete RGB o un código de color hexadecimal.

Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango [0,1], por ejemplo [0.4 0.6 0.7].
Un código de color hexadecimal es un escalar de cadena o un vector de caracteres que comienza con el símbolo de almohadilla (#) seguido de tres o seis dígitos hexadecimales, que pueden oscilar entre 0 y F. Los valores no distinguen entre mayúsculas y minúsculas. Por lo tanto, los códigos de color "#FF8800", "#ff8800", "#F80" y "#f80" son equivalentes.

Nombre del color	Nombre corto	Triplete RGB	Código de color hexadecimal	Apariencia
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`
`"none"`	No se aplica	No se aplica	No se aplica	Sin color

A continuación, se indican los tripletes RGB y los códigos de color hexadecimales de los colores predeterminados que MATLAB utiliza en muchos tipos de gráficas.

Triplete RGB	Código de color hexadecimal	Apariencia
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

Ejemplo: [0.3 0.2 0.1]

Ejemplo: "green"

Ejemplo: "#D2F9A7"

Sugerencias

Utilice operadores elemento por elemento para obtener el mejor rendimiento y evitar un mensaje de advertencia. Por ejemplo, utilice x.*y en lugar de x*y. Para obtener más información, consulte Operaciones con matrices y operaciones con arreglos.
Al hacer zoom en la gráfica, fimplicit vuelve a calcular los datos, lo que puede revelar detalles ocultos.

Historial de versiones

Introducido en R2016b

Consulte también

Funciones

fcontour | fplot | fimplicit3 | fplot3 | fsurf

Propiedades

ImplicitFunctionLine Properties

fimplicit

Sintaxis

Descripción

Ejemplos

Representar una función implícita

Especificar un intervalo de representación

Modificar el aspecto de una gráfica implícita

Modificar una gráfica implícita después de crearla

Argumentos de entrada

f — Función implícita que se desea representar identificador de función

interval — Intervalo de representación para x e y [-5 5] (predeterminado) | vector de dos elementos | vector de cuatro elementos

LineSpec — Estilo de línea, marcador y color escalar de cadena | vector de caracteres

ax — Objeto de ejes objeto de ejes

Argumentos de par nombre-valor

MeshDensity — Número de puntos de evaluación por dirección 151 (predeterminado) | escalar

Color — Color de línea [0 0.4470 0.7410] (predeterminado) | Triplete RGB | código de color hexadecimal | "r" | "g" | "b" | ...

LineStyle — Estilo de línea "-" (predeterminado) | "--" | ":" | "-." | "none"

LineWidth — Ancho de línea 0.5 (predeterminado) | valor positivo

Marker — Símbolo de marcador "none" (predeterminado) | "o" | "+" | "*" | "." | ...

MarkerSize — Tamaño del marcador 6 (predeterminado) | valor positivo

MarkerEdgeColor — Color del contorno del marcador "auto" (predeterminado) | Triplete RGB | código de color hexadecimal | "r" | "g" | "b" | ...

MarkerFaceColor — Color de relleno del marcador "none" (predeterminado) | "auto" | Triplete RGB | código de color hexadecimal | "r" | "g" | "b" | ...

Sugerencias

Historial de versiones

Consulte también

Funciones

Propiedades

`f` — Función implícita que se desea representar
identificador de función

`interval` — Intervalo de representación para `x` e `y`
`[-5 5]` (predeterminado) | vector de dos elementos | vector de cuatro elementos

`LineSpec` — Estilo de línea, marcador y color
escalar de cadena | vector de caracteres

`ax` — Objeto de ejes
objeto de ejes

`MeshDensity` — Número de puntos de evaluación por dirección
`151` (predeterminado) | escalar

`Color` — Color de línea
`[0 0.4470 0.7410]` (predeterminado) | Triplete RGB | código de color hexadecimal | `"r"` | `"g"` | `"b"` | ...

`LineStyle` — Estilo de línea
`"-"` (predeterminado) | `"--"` | `":"` | `"-."` | `"none"`

`LineWidth` — Ancho de línea
`0.5` (predeterminado) | valor positivo

`Marker` — Símbolo de marcador
`"none"` (predeterminado) | `"o"` | `"+"` | `"*"` | `"."` | ...

`MarkerSize` — Tamaño del marcador
`6` (predeterminado) | valor positivo

`MarkerEdgeColor` — Color del contorno del marcador
`"auto"` (predeterminado) | Triplete RGB | código de color hexadecimal | `"r"` | `"g"` | `"b"` | ...

`MarkerFaceColor` — Color de relleno del marcador
`"none"` (predeterminado) | `"auto"` | Triplete RGB | código de color hexadecimal | `"r"` | `"g"` | `"b"` | ...
