trimesh

Gráfica de malla triangular

Sintaxis

trimesh(T,x,y)

trimesh(T,x,y,z)

trimesh(x,y,z,c)

trimesh(TO)

trimesh(___,Name,Value)

h = trimesh(___)

Descripción

trimesh(T,x,y) representa la malla triangular 2D definida por los puntos de los vectores x e y y una matriz de conectividad de triángulos T.

trimesh(T,x,y,z) representa una malla triangular 3D.

trimesh(x,y,z,c) también especifica el color del borde de la malla para una malla triangular 3D.

trimesh(TO) representa la malla definida por un objeto 3D triangulation o delaunayTriangulation.

trimesh(___,Name,Value) especifica las opciones utilizando uno o más argumentos de par nombre-valor. Por ejemplo, trimesh(T,x,y,"LineWidth",2) establece el ancho de borde en 2 puntos.

h = trimesh(___) devuelve un vector de objetos Line para una malla triangular 2D o un objeto patch utilizado para crear la gráfica de malla. Utilice h para consultar y modificar las propiedades de la gráfica. Para obtener más información, consulte Line Properties y Patch Properties.

Ejemplos

Malla triangular 3D

Cree un conjunto de puntos 3D. Calcule una matriz de conectividad de triangulación de Delaunay con la función delaunay y represente la malla.

[x,y] = meshgrid(1:15,1:15);
z = peaks(15);
T = delaunay(x,y);
trimesh(T,x,y,z)

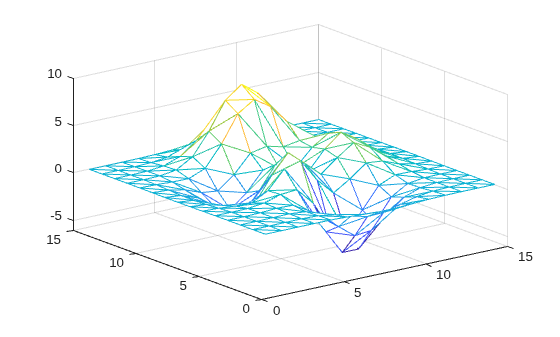

Como alternativa, puede crear un objeto triangulation para representar la malla.

TO = triangulation(T,x(:),y(:),z(:));
trimesh(TO)

Argumentos de entrada

T — Conectividad de triángulos

matriz

Conectividad de triángulos, especificada como una matriz de 3 columnas donde cada fila contiene los vértices de punto que definen un triángulo.

x — Coordenadas x

vector columna

Coordenadas x, especificadas como vector columna.

y — Coordenadas y

vector columna

Coordenadas y, especificadas como vector columna.

z — Coordenadas z

vector columna

Coordenadas z, especificadas como vector columna.

c — Color de borde

matriz

Color de borde, especificado como una matriz de los índices del mapa de colores del mismo tamaño que z. Para obtener más información, consulte Cómo se relacionan los datos de una gráfica de superficie con un mapa de colores. Para tener un mayor control sobre el color de la superficie, utilice los argumentos de par nombre-valor "EdgeColor" y "FaceColor".

TO — Objeto de triangulación

objeto triangulation | objeto delaunayTriangulation

Objeto de triangulación, especificado como un objeto triangulation o delaunayTriangulation.

Argumentos de par nombre-valor

Especifique pares opcionales de argumentos como Name1=Value1,...,NameN=ValueN, donde Name es el nombre del argumento y Value es el valor correspondiente. Los argumentos nombre-valor deben aparecer después de otros argumentos, pero el orden de los pares no importa.

Ejemplo: trimesh(TO,"LineStyle"="--")

En las versiones anteriores a R2021a, utilice comas para separar cada nombre y valor, y encierre Name entre comillas.

Ejemplo: trimesh(TO,"LineStyle","--")

Las propiedades que se enumeran aquí son solo un subconjunto. Para obtener una lista completa, consulte Patch Properties.

FaceColor — Color de cara

[0.85 0.85 0.85] (predeterminado) | nombre del color | Triplete RGB | "none"

Color de cara, especificado como un nombre de color, un triplete RGB o "none".

Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango [0,1]; por ejemplo, [0.4 0.6 0.7]. Esta tabla enumera las opciones de nombre largo y corto de los colores y los valores equivalentes del triplete RGB.

Nombre largo	Nombre corto	Triplete RGB
"yellow"	"y"	[1 1 0]
"magenta"	"m"	[1 0 1]
"cyan"	"c"	[0 1 1]
"red"	"r"	[1 0 0]
"green"	"g"	[0 1 0]
"blue"	"b"	[0 0 1]
"white"	"w"	[1 1 1]
"black"	"k"	[0 0 0]

FaceAlpha — Transparencia de cara

1 (predeterminado) | escalar en el intervalo [0,1]

Transparencia de cara, especificada como un escalar en el intervalo [0,1]. Un valor de 1 es opaco y 0 es totalmente transparente. Los valores entre 0 y 1 son semitransparentes.

EdgeColor — Color de borde

[0 0 0] (predeterminado) | nombre del color | Triplete RGB | "none"

Color de borde, especificado como un nombre de color, un triplete RGB o "none". El color predeterminado de [0 0 0] se corresponde con límites negros.

Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango [0,1]; por ejemplo, [0.4 0.6 0.7]. Esta tabla enumera las opciones de nombre largo y corto de los colores y los valores equivalentes del triplete RGB.

Nombre largo	Nombre corto	Triplete RGB
"yellow"	"y"	[1 1 0]
"magenta"	"m"	[1 0 1]
"cyan"	"c"	[0 1 1]
"red"	"r"	[1 0 0]
"green"	"g"	[0 1 0]
"blue"	"b"	[0 0 1]
"white"	"w"	[1 1 1]
"black"	"k"	[0 0 0]

LineWidth — Ancho de línea

0.5 (predeterminado) | valor positivo

Ancho de línea, especificado como valor positivo en puntos, donde 1 punto = 1/72 de pulgada (0,035 cm). Si la línea tiene marcadores, el ancho de línea también afecta a los bordes de los marcadores.

El ancho de línea no puede ser inferior al de un píxel. Si establece el ancho de línea en un valor inferior al ancho de un píxel en su sistema, la línea se muestra igual de ancha que un píxel.

LineStyle — Estilo de línea

"-" (predeterminado) | "--" | ":" | "-." | "none"

Estilo de línea, especificado como una de las opciones enumeradas en esta tabla.

Estilo de línea	Descripción	Línea resultante
"-"	Línea continua
"--"	Línea discontinua
":"	Línea de puntos
"-."	Línea de puntos y rayas
"none"	Sin línea	Sin línea

Sugerencias

• Para representar la malla definida por un objeto 2D triangulation o delaunayTriangulation, utilice la función triplot.

Capacidades ampliadas

Arreglos GPU

Acelere código mediante la ejecución en una unidad de procesamiento gráfico (GPU) mediante Parallel Computing Toolbox™.

La función trimesh es compatible con entradas de arreglos de GPU con estas notas y limitaciones de uso:

• Esta función acepta arreglos de GPU, pero no se ejecuta en una GPU.

Para obtener más información, consulte Run MATLAB Functions on a GPU (Parallel Computing Toolbox).

Arreglos distribuidos

Realice particiones de arreglos grandes por toda la memoria combinada de su cluster mediante Parallel Computing Toolbox™.

Notas y limitaciones de uso:

• Esta función opera sobre arreglos distribuidos, pero se ejecuta en el cliente MATLAB^®.

Para obtener más información, consulte Run MATLAB Functions with Distributed Arrays (Parallel Computing Toolbox).

Historial de versiones

Introducido antes de R2006a

Consulte también

patch | delaunay | trisurf | delaunayTriangulation | triangulation | plot
