triplot
Gráfica triangular 2D
Descripción
triplot( representa los triángulos definidos por un objeto TO)triangulation o delaunayTriangulation 2D.
triplot(___, especifica una o más propiedades de la gráfica utilizando pares nombre-valor. Por ejemplo, Name,Value)'LineWidth',2 establece el ancho de borde en 2 puntos.
h = triplot(___) devuelve un identificador de línea de gráfica utilizado para crear la gráfica. Utilice h para consultar y modificar las propiedades de la gráfica. Para obtener más información, consulte Line Properties.
Ejemplos

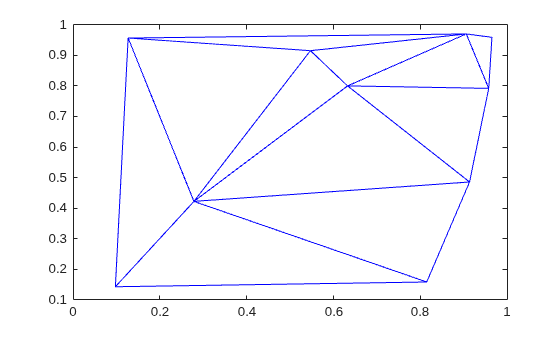

Cree y represente una triangulación de Delaunay a partir de un conjunto de puntos 2D.
rng default;
P = rand(10,2);
T = delaunayTriangulation(P);
triplot(T)
Argumentos de entrada
Conectividad de triángulos, especificada como una matriz de 3 columnas donde cada fila contiene los vértices de punto que definen un triángulo.
Coordenadas x, especificadas como vector columna.
Coordenadas y, especificadas como vector columna.
Estilo de línea, marcador y color, especificados como un escalar de cadena o un vector de caracteres que contiene símbolos. Los símbolos pueden aparecer en cualquier orden. No es necesario especificar las tres características (estilo de línea, marcador y color). Por ejemplo, si se omite el estilo de línea y se especifica el marcador, la gráfica muestra solo el marcador y ninguna línea.
Ejemplo: "--or" es una línea discontinua roja con marcadores circulares.
| Estilo de línea | Descripción | Línea resultante |
|---|---|---|
"-" | Línea continua |
|
"--" | Línea discontinua |
|
":" | Línea de puntos |
|
"-." | Línea de puntos y rayas |
|
| Marcador | Descripción | Marcador resultante |
|---|---|---|
"o" | Círculo |
|
"+" | Signo más |
|
"*" | Asterisco |
|
"." | Punto |
|
"x" | Cruz |
|
"_" | Línea horizontal |
|
"|" | Línea vertical |
|
"square" | Cuadrado |
|
"diamond" | Rombo |
|
"^" | Triángulo hacia arriba |
|
"v" | Triángulo hacia abajo |
|
">" | Triángulo hacia la derecha |
|
"<" | Triángulo hacia la izquierda |
|
"pentagram" | Pentagrama |
|
"hexagram" | Hexagrama |
|
| Nombre del color | Nombre corto | Triplete RGB | Apariencia |
|---|---|---|---|
"red" | "r" | [1 0 0] |
|
"green" | "g" | [0 1 0] |
|
"blue" | "b" | [0 0 1] |
|
"cyan" | "c" | [0 1 1] |
|
"magenta" | "m" | [1 0 1] |
|
"yellow" | "y" | [1 1 0] |
|
"black" | "k" | [0 0 0] |
|
"white" | "w" | [1 1 1] |
|
Objeto de triangulación, especificado como objeto triangulation o delaunayTriangulation 2D.
Argumentos de par nombre-valor
Especifique pares opcionales de argumentos como Name1=Value1,...,NameN=ValueN, donde Name es el nombre del argumento y Value es el valor correspondiente. Los argumentos nombre-valor deben aparecer después de otros argumentos, pero el orden de los pares no importa.
En las versiones anteriores a R2021a, utilice comas para separar cada nombre y valor, y encierre Name entre comillas.
Ejemplo: triplot(TO,'LineStyle','--')
Las propiedades que se enumeran aquí son solo un subconjunto. Para obtener una lista completa, consulte Line Properties.
Color de línea, especificado como triplete RGB, código de color hexadecimal, nombre de color o nombre corto. El valor predeterminado de [0 0 0] se corresponde con el negro.
Para definir un color personalizado, especifique un triplete RGB o un código de color hexadecimal.
Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango
[0,1], por ejemplo[0.4 0.6 0.7].Un código de color hexadecimal es un escalar de cadena o un vector de caracteres que comienza con el símbolo de almohadilla (
#) seguido de tres o seis dígitos hexadecimales, que pueden oscilar entre0yF. Los valores no distinguen entre mayúsculas y minúsculas. Por lo tanto, los códigos de color"#FF8800","#ff8800","#F80"y"#f80"son equivalentes.
Como alternativa, puede especificar algunos colores frecuentes por su nombre. En esta tabla, se enumeran las opciones de color con su nombre, los tripletes RGB equivalentes y los códigos de color hexadecimales.
| Nombre del color | Nombre corto | Triplete RGB | Código de color hexadecimal | Apariencia |
|---|---|---|---|---|
"red" | "r" | [1 0 0] | "#FF0000" |
|
"green" | "g" | [0 1 0] | "#00FF00" |
|
"blue" | "b" | [0 0 1] | "#0000FF" |
|
"cyan" | "c" | [0 1 1] | "#00FFFF" |
|
"magenta" | "m" | [1 0 1] | "#FF00FF" |
|
"yellow" | "y" | [1 1 0] | "#FFFF00" |
|
"black" | "k" | [0 0 0] | "#000000" |
|
"white" | "w" | [1 1 1] | "#FFFFFF" |
|
"none" | No se aplica | No se aplica | No se aplica | Sin color |
En esta tabla, se enumeran las paletas de colores predeterminados para las gráficas en los temas claro y oscuro.
| Paleta | Colores de la paleta |
|---|---|
Antes de R2025a: La mayoría de las gráficas utilizan estos colores de forma predeterminada. |
|
|
|
Puede obtener los tripletes RGB y los códigos de color hexadecimales de estas paletas usando las funciones orderedcolors y rgb2hex. Por ejemplo, puede obtener los tripletes RGB de la paleta "gem" y convertirlos en códigos de color hexadecimales.
RGB = orderedcolors("gem");
H = rgb2hex(RGB);Antes de R2023b: Obtenga los tripletes RGB usando RGB = get(groot,"FactoryAxesColorOrder").
Antes de R2024a: Obtenga los códigos de color hexadecimales usando H = compose("#%02X%02X%02X",round(RGB*255)).
Ejemplo: "blue"
Ejemplo: [0 0 1]
Ejemplo: "#0000FF"
Estilo de línea, especificado como una de las opciones enumeradas en esta tabla.
| Estilo de línea | Descripción | Línea resultante |
|---|---|---|
"-" | Línea continua |
|
"--" | Línea discontinua |
|
":" | Línea de puntos |
|
"-." | Línea de puntos y rayas |
|
"none" | Sin línea | Sin línea |
Historial de versiones
Introducido antes de R2006a
Consulte también
delaunayTriangulation | triangulation | delaunay | trimesh | trisurf
