mag2db

Convertir una magnitud a decibelios

Sintaxis

ydb = mag2db(y)

Descripción

ydb = mag2db(y) expresa en decibelios (dB) las mediciones de magnitudes que se especifican en y. La relación entre la magnitud y los decibelios es ydb = 20 log₁₀ (y).

Ejemplos

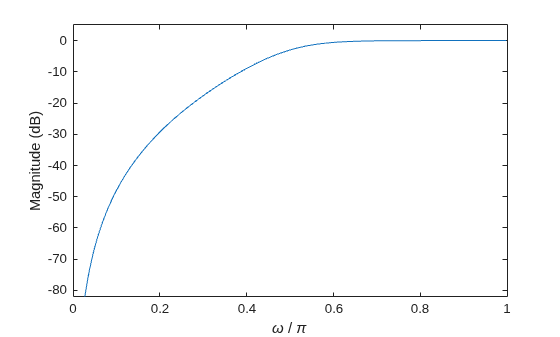

Respuesta de magnitud de un filtro de paso alto

Diseñe un filtro Butterworth de paso alto de tercer orden que tenga una frecuencia 3 dB normalizada de $$0.5\pi$$ rad/muestra. Calcule su respuesta en frecuencia. Exprese la respuesta de magnitud en decibelios y represéntela.

[b,a] = butter(3,0.5,'high');
[h,w] = freqz(b,a);

dB = mag2db(abs(h));

plot(w/pi,dB)
xlabel('\omega / \pi')
ylabel('Magnitude (dB)')
ylim([-82 5])

Argumentos de entrada

y — Arreglo de entrada

escalar | vector | matriz | arreglo N-D

Arreglo de entrada, especificado como escalar, vector, matriz o arreglo N-D. Cuando y es no escalar, mag2db es una operación a nivel de elemento.

Tipos de datos: single | double

Argumentos de salida

ydb — Mediciones de magnitudes en decibelios

escalar | vector | matriz | arreglo N-D

Mediciones de magnitudes en decibelios, devueltas como escalar, vector, matriz o arreglo N-D del mismo tamaño que y.

Historial de versiones

Introducido en R2008a

Consulte también

db | db2mag | db2pow | pow2db
