plot

Representar una arquitectura de red neuronal

Sintaxis

plot(lgraph)

plot(net)

Descripción

plot(lgraph) representa un diagrama de la gráfica de capas lgraph. La función plot etiqueta cada capa por su nombre y muestra todas las conexiones de capa.

Sugerencia

Para crear una visualización de red interactiva y analizar la arquitectura de red, utilice deepNetworkDesigner(lgraph). Para obtener más información, consulte Deep Network Designer.

plot(net) representa un diagrama de la red net.

Ejemplos

Representar una gráfica de capas

Cree una gráfica de capas a partir de un arreglo de capas. Conecte la capa 'relu_1' con la capa 'add'.

layers = [
    imageInputLayer([32 32 3],'Name','input')
    convolution2dLayer(3,16,'Padding','same','Name','conv_1')
    batchNormalizationLayer('Name','BN_1')
    reluLayer('Name','relu_1')

    convolution2dLayer(3,16,'Padding','same','Stride',2,'Name','conv_2')
    batchNormalizationLayer('Name','BN_2')
    reluLayer('Name','relu_2')
    additionLayer(2,'Name','add')];

lgraph = layerGraph(layers);
lgraph = connectLayers(lgraph,'relu_1','add/in2');

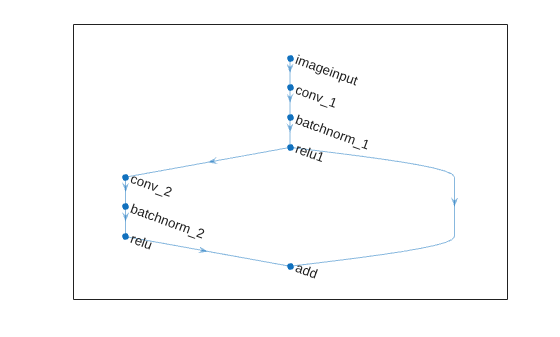

Represente la gráfica de capas.

figure
plot(lgraph);

Representar una red DAG

Cargue una red neuronal convolucional GoogLeNet preentrenada como un objeto DAGNetwork. Si no se ha instalado el paquete de soporte Deep Learning Toolbox™ Model for GoogLeNet Network, el software proporciona un enlace de descarga.

net = googlenet

net =
  DAGNetwork with properties:

         Layers: [144×1 nnet.cnn.layer.Layer]
    Connections: [170×2 table]

Represente la red.

figure('Units','normalized','Position',[0.1 0.1 0.8 0.8]);
plot(net)

Representar una red en serie

Cargue una red neuronal convolucional AlexNet preentrenada como un objeto SeriesNetwork. Si no se ha instalado el paquete de soporte Deep Learning Toolbox™ Model for AlexNet Network, el software proporciona un enlace de descarga.

net = alexnet

net =
  SeriesNetwork with properties:

         Layers: [25x1 nnet.cnn.layer.Layer]
     InputNames: {'data'}
    OutputNames: {'output'}

Represente la red.

plot(net)

Argumentos de entrada

lgraph — Gráfica de capas

objeto LayerGraph

Gráfica de capas, especificada como un objeto LayerGraph. Para crear una gráfica de capas, utilice layerGraph.

net — Red de deep learning

objeto SeriesNetwork | objeto DAGNetwork | objeto dlnetwork

Red de deep learning, especificada como un objeto SeriesNetwork, DAGNetwork o dlnetwork.

Historial de versiones

Introducido en R2017b

Consulte también

Deep Network Designer | layerGraph | addLayers | removeLayers | replaceLayer | connectLayers | disconnectLayers | analyzeNetwork | dlnetwork | summary
