bwperim

Buscar el perímetro de los objetos de una imagen binaria

Sintaxis

BW2 = bwperim(BW)

BW2 = bwperim(BW,conn)

bwperim(___)

Descripción

BW2 = bwperim(BW) devuelve una imagen binaria que contiene solamente los píxeles de perímetro de los objetos de la imagen de entrada BW. Un píxel es una parte del perímetro si es distinto de cero y está conectado al menos a un píxel cuyo valor es cero.

BW2 = bwperim(BW,conn) también especifica la conectividad de los píxeles, conn.

bwperim(___) sin argumentos de salida muestra la imagen binaria del perímetro en una nueva ventana de figura. Para utilizar esta sintaxis, BW debe ser una imagen binaria 2D.

Ejemplos

Buscar el perímetro de los objetos de una imagen binaria

Lea una imagen binaria en el espacio de trabajo.

BW = imread('circles.png');

Calcule los perímetros de los objetos de la imagen.

BW2 = bwperim(BW,8);

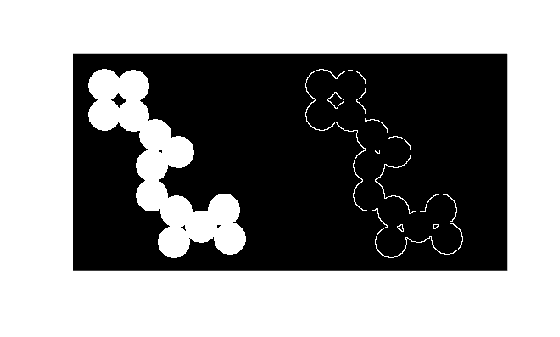

Muestre la imagen original y los perímetros, una al lado de los otros.

imshowpair(BW,BW2,'montage')

Buscar los píxeles de perímetro de una imagen binaria

En este ejemplo se muestra cómo buscar los píxeles de perímetro de una imagen binaria usando la función bwperim.

Lea una imagen binaria en el espacio de trabajo.

BW1 = imread('circbw.tif');

Calcule los perímetros de los objetos de la imagen.

BW2 = bwperim(BW1);

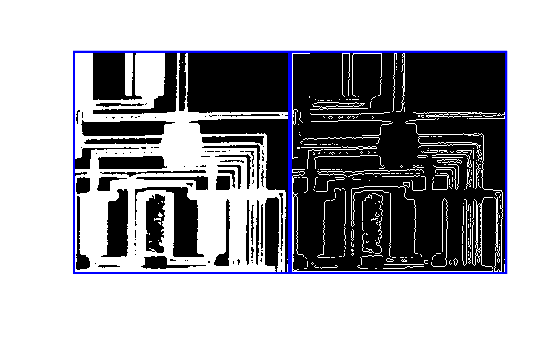

Muestre la imagen original y la imagen que muestra los perímetros, una al lado de la otra.

montage({BW1,BW2},'BackgroundColor','blue','BorderSize',5)

Argumentos de entrada

BW — Imagen binaria de entrada

Arreglo numérico | Arreglo lógico

Imagen binaria de entrada, especificada como arreglo numérico o lógico de cualquier dimensión. En la entrada numérica, cualquier píxel distinto de cero se considera 1 (true).

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

conn — Conectividad de píxeles

4 | 8 | 6 | 18 | 26 | Matriz de 3 por 3 por ... por 3 con valores 0 y 1

Conectividad de píxeles, especificada como uno de los siguientes valores de la tabla. La conectividad por defecto es 4 para imágenes 2D y 6 para imágenes 3D.

Valor	Significado
Conectividades bidimensionales
4	Los píxeles se consideran conectados si comparten bordes. Dos píxeles contiguos forman parte del mismo objeto si ambos se encuentran y están conectados a lo largo de la dirección horizontal o vertical.	El píxel actual se muestra en gris.
8	Los píxeles se consideran conectados si comparten bordes o vértices. Dos píxeles contiguos forman parte del mismo objeto si ambos se encuentran y están conectados a lo largo de la dirección horizontal, vertical o diagonal.	El píxel actual se muestra en gris.
Conectividades tridimensionales
6	Los píxeles se consideran conectados si comparten caras. Dos píxeles contiguos forman parte del mismo objeto si ambos se encuentran y están conectados a lo largo de: Alguna de estas direcciones: adentro, afuera, izquierda, derecha, arriba y abajo	El píxel actual es el centro del cubo.
18	Los píxeles se consideran conectados si sus caras o bordes se tocan. Dos píxeles contiguos forman parte del mismo objeto si ambos se encuentran y están conectados a lo largo de: Alguna de estas direcciones: adentro, afuera, izquierda, derecha, arriba y abajo Una combinación de dos direcciones, como derecha-abajo o adentro-arriba	El píxel actual es el centro del cubo.
26	Los píxeles se consideran conectados si sus caras, bordes o vértices se tocan. Dos píxeles contiguos forman parte del mismo objeto si ambos se encuentran y están conectados a lo largo de: Alguna de estas direcciones: adentro, afuera, izquierda, derecha, arriba y abajo Una combinación de dos direcciones, como derecha-abajo o adentro-arriba Una combinación de tres direcciones, como adentro-derecha-arriba o adentro-izquierda-abajo	El píxel actual es el centro del cubo.

En el caso de dimensiones más grandes, bwperim utiliza el valor por defecto conndef(ndims(BW),"minimal").

La conectividad puede definirse de una forma más general para cualquier dimensión especificando una matriz de 3 por 3 por ... por 3 con valores 0 y 1. Los elementos con el valor 1 definen los entornos relativos al elemento central de conn. Tenga en cuenta que conn debe ser simétrica respecto de su elemento central. Para obtener más información, consulte Specifying Custom Connectivities.

Tipos de datos: double | logical

Argumentos de salida

BW2 — Imagen binaria de salida que contiene solamente los píxeles de perímetro de los objetos

arreglo lógico

Imagen de salida que contiene solamente los píxeles de perímetro de los objetos, devueltos como arreglo lógico.

Tipos de datos: logical

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

• bwperim es compatible con la generación de código C (requiere MATLAB^® Coder™). Tenga en cuenta que, si selecciona la plataforma objetivo genérica MATLAB Host Computer, bwperim genera código que utiliza una biblioteca compartida precompilada específica de la plataforma. El uso de una biblioteca compartida mantiene las optimizaciones de rendimiento, pero limita las plataformas objetivo para las que se puede generar código. Para obtener más información, consulte Types of Code Generation Support in Image Processing Toolbox.

• bwperim solo es compatible con imágenes 2D.

• bwperim no es compatible con la sintaxis sin argumento de salida.

• El argumento de entrada de la matriz de conectividad, conn, debe ser una constante.

Generación de código de GPU

Genere código CUDA® para GPU NVIDIA® mediante GPU Coder™.

Notas y limitaciones de uso:

• bwperim solo es compatible con imágenes 2D.

• bwperim no es compatible con la sintaxis sin argumento de salida.

• El argumento de entrada de la matriz de conectividad, conn, debe ser una constante.

Historial de versiones

Introducido antes de R2006a

Consulte también

bwarea | imfill | conndef | bweuler | bwboundaries | bwtraceboundary | bwferet

Temas

• Types of Morphological Operations
• Pixel Connectivity

×
