fspecial3

Crear un filtro 3D predefinido

Sintaxis

h = fspecial3(type)

h = fspecial3("average",hsize)

h = fspecial3("ellipsoid",semiaxes)

h = fspecial3("gaussian",hsize,sigma)

h = fspecial3("laplacian",gamma1,gamma2)

h = fspecial3("log",hsize,sigma)

h = fspecial3("prewitt",direction)

h = fspecial3("sobel",direction)

Descripción

h = fspecial3(type) crea un filtro tridimensional h del type especificado. Algunos de los tipos de filtro tienen otros parámetros opcionales, mostrados en las siguientes sintaxis. fspecial3 devuelve h como núcleo de correlación, que es la forma adecuada para utilizar con imfilter.

h = fspecial3("average",hsize) devuelve un filtro promediador h de tamaño hsize. No recomendado. En su lugar, use imboxfilt3.

h = fspecial3("ellipsoid",semiaxes) devuelve un filtro promediador elipsoidal con la longitud de los semiejes principales especificados por semiaxes. El filtro h se devuelve en un arreglo de tamaño 2*ceil(semiaxes)+1.

h = fspecial3("gaussian",hsize,sigma) devuelve un filtro gaussiano de paso bajo de tamaño hsize con desviación estándar sigma. No recomendado. En su lugar, use imgaussfilt3.

h = fspecial3("laplacian",gamma1,gamma2) devuelve un filtro de 3 por 3 por 3 que aproxima la forma del operador laplaciano tridimensional. gamma1 y gamma2 controlan la forma del laplaciano [1][2].

h = fspecial3("log",hsize,sigma) devuelve un filtro laplaciano-gaussiano de tamaño hsize con desviación estándar sigma.

h = fspecial3("prewitt",direction) devuelve un filtro de 3 por 3 por 3 que enfatiza los gradientes en la dirección especificada.

h = fspecial3("sobel",direction) devuelve un filtro de 3 por 3 por 3 que enfatiza los gradientes en la dirección especificada y suaviza las otras direcciones [3].

Ejemplos

Suavizar un volumen utilizando un filtro elipsoidal 3D

Cargue el volumen de una resonancia magnética 3D en escala de grises. Muestre los planos del volumen.

load mristack;
montage(mristack,BackgroundColor="w")

Cree un filtro elipsoidal 3D. Especifique una longitud de semieje de 7 píxeles en las direcciones y (filas) y x (columnas), y una longitud de semieje de 3 píxeles en la dirección z (planos).

H = fspecial3("ellipsoid",[7 7 3]);

Suavice el volumen con el filtro.

volSmooth = imfilter(mristack,H,"replicate");

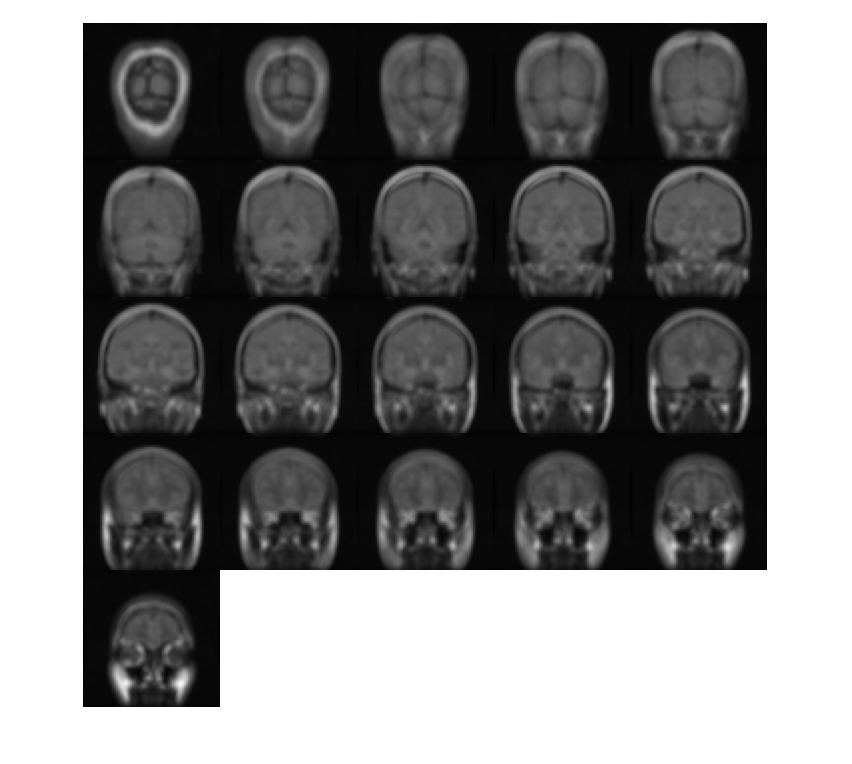

Muestre los planos del volumen suavizado.

montage(volSmooth,BackgroundColor="w")

Detectar bordes horizontales con un filtro Sobel 3D

Cargue el volumen de una resonancia magnética. Este volumen se almacena como un arreglo 4D con una dimensión única. Cree un volumen de escala de grises 3D utilizando la función squeeze para eliminar la dimensión única.

load mri;
V = squeeze(D);

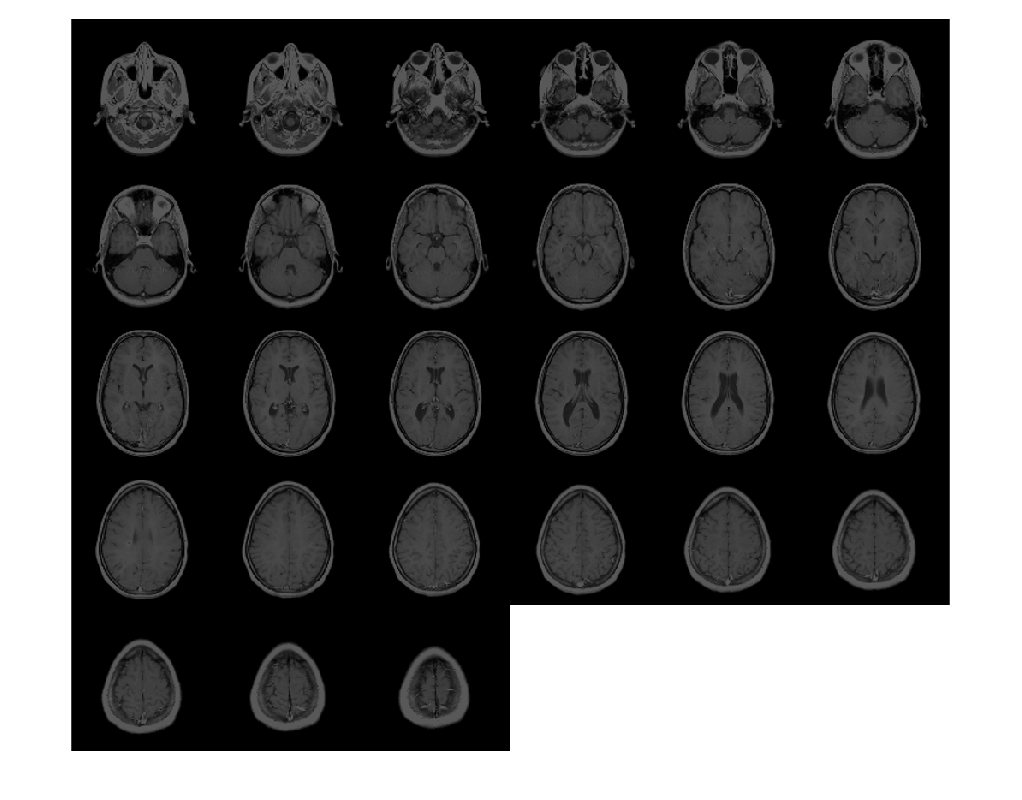

Muestre los planos del volumen.

montage(D,BackgroundColor="w")

Cree un filtro Sobel 3D que detecte los bordes horizontales del volumen. Los bordes horizontales aparecen donde hay una gran magnitud del gradiente en la dirección y, de modo que debe especificar la dirección del filtro Sobel como "Y". El filtro Sobel suaviza el gradiente en las direcciones x y z.

H = fspecial3("sobel","Y");

Filtre el volumen con el filtro Sobel 3D.

edgesHor = imfilter(V,H,"replicate");

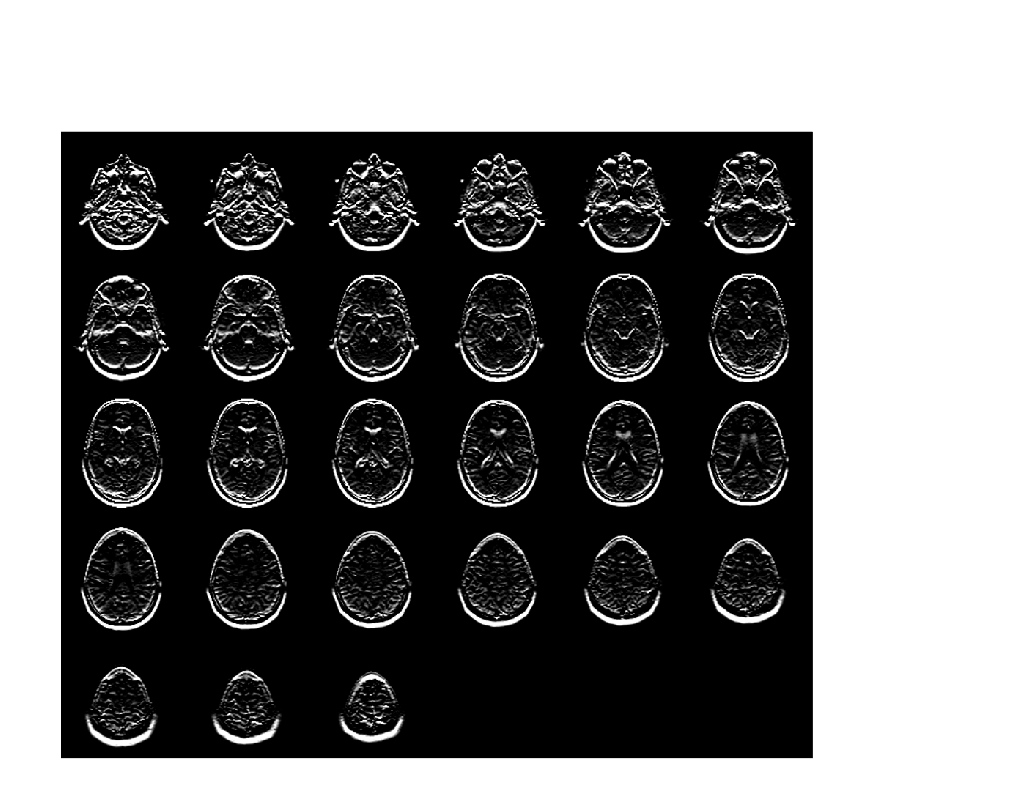

Muestre los planos del volumen filtrado.

montage(edgesHor)

Argumentos de entrada

type — Tipo de filtro

"average" | "ellipsoid" | "gaussian" | "laplacian" | "log" | "prewitt" | "sobel"

Tipo de filtro, especificado como uno de los siguientes valores:

Valor	Descripción
"average"	Filtro promediador. No recomendado. En su lugar, use imboxfilt3.
"ellipsoid"	Filtro promediador elipsoidal
"gaussian"	Filtro paso bajo gaussiano. No recomendado. En su lugar, use imgaussfilt3.
"laplacian"	Aproxima el operador laplaciano tridimensional
"log"	Filtro laplaciano-gaussiano
"prewitt"	Filtro de acentuación de bordes Prewitt
"sobel"	Filtro de acentuación de bordes Sobel

Tipos de datos: char | string

hsize — Tamaño del filtro

[5 5 5] (predeterminado) | entero positivo | Vector de 3 elementos enteros positivos

Tamaño del filtro, especificado como entero positivo o vector de 3 elementos de enteros positivos. Utilice un vector para especificar el número de filas, columnas y planos en h. Utilice un escalar para especificar la longitud del lado de un cubo.

Para los tipos de filtro "gaussian" y "log", si especifica hsize como [], fspecial3 crea un filtro con un tamaño predeterminado de 2*ceil(2*sigma)+1.

Tipos de datos: double

semiaxes — Longitud de los semiejes de un filtro elipsoidal

5 (predeterminado) | número positivo | Vector de 3 elementos de números positivos

Longitud de los semiejes de un filtro elipsoidal, especificada como número positivo o vector de 3 elementos de números positivos. Utilice un vector para especificar la longitud de los tres semiejes principales en filas, columnas y planos. Estos valores corresponden a la longitud en las direcciones cartesianas y, x y z, respectivamente. Utilice un escalar para especificar el radio de una esfera.

Tipos de datos: double

sigma — Desviación estándar del filtro gaussiano

1 (predeterminado) | número positivo | Vector de 3 elementos de números positivos

Desviación estándar del filtro gaussiano, especificada como número positivo o vector de 3 elementos de números positivos. Si se especifica un escalar, fspecial3 crea un núcleo gaussiano cúbico.

Tipos de datos: double

gamma1, gamma2 — Forma del laplaciano

0 (predeterminado) | escalar en el intervalo [0 1]

Forma del laplaciano, especificada como un escalar en el intervalo [0 1]. La suma de gamma1 y gamma2 no debe ser superior a 1.

Tipos de datos: double

direction — Dirección de los gradientes

"X" (predeterminado) | "Y" | "Z"

Dirección de los gradientes para el filtrado Sobel y Prewitt, especificada como "X", "Y", o "Z".

Tipos de datos: char | string

Argumentos de salida

h — Núcleo de correlación

Arreglo numérico

Núcleo de correlación, devuelto como un arreglo numérico.

Tipos de datos: double

Referencias

[1] Lindeberg, T., Scale-Space Theory in Computer Vision. Boston, MA: Kluwer Academic Publishers, 1994.

[2] Geometry-Driven Diffusion in Computer Vision. Edited by B. M. ter Haar Romeny. Boston, MA: Kluwer Academic Publishers, 1994.

[3] Engel, K., M. Hadwiger, J. M. Kniss, C. Rezk-Salama, and D. Weiskopf. Real-Time Volume Graphics. Wellesley, MA: A K Peters, Ltd., 2006, pp. 112–114.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

• fspecial3 es compatible con la generación de código C y C++ (requiere MATLAB^® Coder™). Para obtener más información, consulte Code Generation for Image Processing.

• Cuando se genera el código, todas las entradas deben ser constantes en tiempo de compilación.

Historial de versiones

Introducido en R2018b

Consulte también

imfilter | fspecial | imboxfilt3 | imgaussfilt3 | edge3

Temas

• ¿En qué consiste el filtrado de imágenes en el dominio espacial?
