medfilt2

Filtrado de mediana de 2D

Sintaxis

J = medfilt2(I)

J = medfilt2(I,[m n])

J = medfilt2(___,padopt)

Descripción

J = medfilt2(I) realiza un filtrado de mediana de la imagen I en dos dimensiones. Cada píxel de salida contiene el valor de la mediana de un entorno de 3 por 3 alrededor del píxel correspondiente de la imagen de entrada.

J = medfilt2(I,[m n]) realiza el filtrado de mediana, en el que cada píxel de salida contiene el valor de la mediana del entorno de m por n alrededor del píxel correspondiente de la imagen de entrada.

J = medfilt2(___,padopt) controla cómo medfilt2 rellena los límites de la imagen.

Ejemplos

Eliminar el ruido de sal y pimienta de una imagen

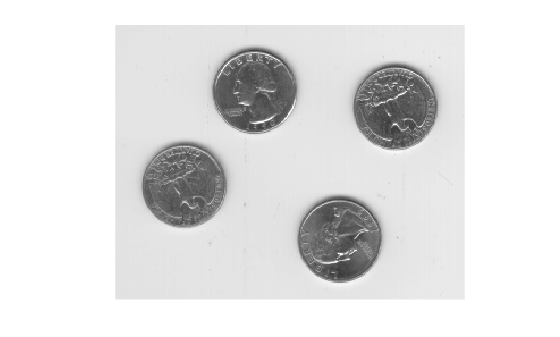

Lea una imagen en el área de trabajo y muéstrela.

I = imread('eight.tif');
figure, imshow(I)

Añada el ruido de sal y pimienta.

J = imnoise(I,'salt & pepper',0.02);

Utilice un filtro de mediana para filtrar el ruido.

K = medfilt2(J);

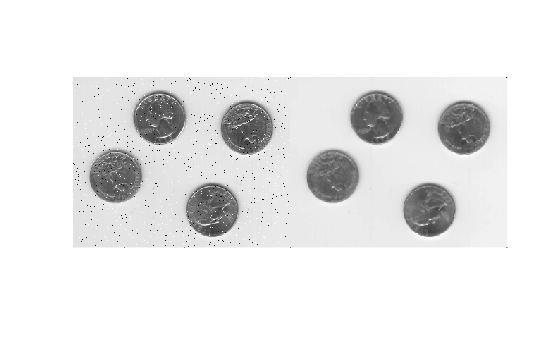

Muestre un resultado al lado del otro.

imshowpair(J,K,'montage')

Argumentos de entrada

I — Imagen de entrada

Imagen 2D en escala de grises | Imagen 2D binaria

Imagen de entrada, especificada como imagen 2D en escala de grises o binaria.

Tipos de datos: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical

[m n] — Tamaño del entorno

[3 3] (predeterminado) | Vector de 2 elementos

Tamaño del entorno, especificado como vector de 2 elementos de enteros positivos.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

padopt — Opción de relleno

"zeros" (predeterminado) | "symmetric" | "indexed"

Opción de relleno, especificada como uno de los siguientes valores:

Valor	Descripción
"zeros" (valor predeterminado)	Rellena la imagen con 0.
"symmetric"	Extiende simétricamente la imagen en los límites.
"indexed"	Si la clase de I es double, rellena la imagen con 1; en caso contrario, la rellena con 0.

Tipos de datos: char | string

Argumentos de salida

J — Imagen de salida

Matriz numérica

Imagen de salida, devuelta como una matriz numérica del mismo tipo de datos que la imagen de entrada, I.

Sugerencias

• El filtrado de mediana es una operación no lineal que se utiliza a menudo en el procesamiento de imágenes para reducir el ruido "sal y pimienta". Un filtro de mediana es más eficaz que la convolución cuando el objetivo es reducir el ruido y mantener los bordes al mismo tiempo. Para obtener información sobre las consideraciones de rendimiento, consulte ordfilt2.

• Si la imagen de entrada I es de clase entera, todos los valores de salida se devuelven como enteros. Si el número de píxeles del entorno (m*n) es par, algunos de los valores de la mediana podrían no ser enteros. En esos casos, se descartan las partes fraccionarias. Los datos lógicos se tratan de forma similar. Por ejemplo, la mediana real del siguiente entorno de 2 por 2 en un arreglo uint8 es 4,5, pero medfilt2 descarta la parte fraccionaria y devuelve 4.

  1 5
  4 8

• Si se especifica padopt como "zeros" o "indexed", el relleno puede desviar la mediana cerca del límite de la imagen. Los píxeles que se encuentran dentro de la mitad del ancho del entorno ([m n]/2) de los bordes pueden aparecer distorsionados.

Algoritmos

En la CPU, medfilt2 utiliza ordfilt2 para realizar el filtrado.

Referencias

[1] Lim, Jae S., Two-Dimensional Signal and Image Processing, Englewood Cliffs, NJ, Prentice Hall, 1990, pp. 469-476.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

• medfilt2 es compatible con la generación de código C (requiere MATLAB^® Coder™). Tenga en cuenta que, si selecciona la plataforma objetivo genérica MATLAB Host Computer, medfilt2 genera código que utiliza una biblioteca compartida precompilada específica de la plataforma. El uso de una biblioteca compartida mantiene las optimizaciones de rendimiento, pero limita las plataformas objetivo para las que se puede generar código. Para obtener más información, consulte Types of Code Generation Support in Image Processing Toolbox.

• A la hora de generar código, el argumento padopt debe ser una constante en tiempo de compilación.

Generación de código de GPU

Genere código CUDA® para GPU NVIDIA® mediante GPU Coder™.

Notas y limitaciones de uso:

• A la hora de generar código, el argumento padopt debe ser una constante en tiempo de compilación.

Entorno basado en subprocesos

Ejecute código en segundo plano con MATLAB® backgroundPool o acelere código con Parallel Computing Toolbox™ ThreadPool.

Esta función es totalmente compatible con los entornos basados en hilos. Para obtener más información, consulte Ejecutar funciones de MATLAB en entornos basados en subprocesos.

Arreglos GPU

Acelere código mediante la ejecución en una unidad de procesamiento gráfico (GPU) mediante Parallel Computing Toolbox™.

Notas y limitaciones de uso:

• Las opciones de relleno, especificadas a través del argumento padopt, no son compatibles con la GPU.

• Si realiza el filtrado de mediana utilizando una GPU, el entorno [m n] debe ser cuadrado, con lados de longitud impar entre 3 y 15.

Para obtener más información, consulte Procesamiento de imágenes en una GPU.

Historial de versiones

Introducido antes de R2006a

R2022b: Compatibilidad con entornos basados en hilos

Ahora medfilt2 es compatible con los entornos basados en hilos.

Consulte también

filter2 | ordfilt2 | wiener2 | medfilt3
