gpsdev

Conéctese a un receptor GPS conectado a la computadora host

expandir todo en la página

Descripción

El gpsdev System object™ se conecta a un receptor GPS conectado a la computadora host.

Para conectarse a un receptor GPS:

Cree el objeto gpsdev y configure sus propiedades.
Llame al objeto con argumentos, como si fuera una función.

Para más información sobre el funcionamiento de los System objects, consulte ¿Qué son los System Objects?

Creación

Sintaxis

gps = gpsdev(port)

gps = gpsdev(serialobj)

gps = gpsdev(___,Name=Value)

Descripción

gps = gpsdev(port) se conecta a un receptor GPS en el puerto serie especificado de la computadora host.

ejemplo

gps = gpsdev(serialobj) se conecta a un receptor GPS especificado por un objeto de puerto serie.

ejemplo

gps = gpsdev(___,Name=Value) especifica propiedades utilizando uno o más argumentos de nombre-valor. Por ejemplo, gps = gpsdev("COM4",SamplesPerRead=2) establece muestras por lectura en 2.

ejemplo

Argumentos de entrada

expandir todo

`port` — Nombre del puerto serie
vector de caracteres | escalar de cadena

Nombre del puerto serie, especificado como un vector de caracteres o un escalar de cadena. Utilice serialportlist para obtener una lista de puertos conectados.

Ejemplo: "COM2"

`serialobj` — nombre del propósito
objeto `serialport`

Conexión de puerto serie, especificada como un objeto serialport

Propiedades

expandir todo

A menos que se indique lo contrario, las propiedades son no ajustables, lo que significa que no puede modificar sus valores después de llamar al objeto. Los objetos se bloquean cuando llama a ellos, y la función release los desbloquea.

Si una propiedad es ajustable, puede modificar su valor en cualquier momento.

Para obtener más información sobre cómo modificar los valores de las propiedades, consulte Diseñar sistemas en MATLAB utilizando System objects.

`BaudRate` — Velocidad de baudios
Solo lectura: `9600`

Esta propiedad o parámetro es de solo lectura.

La velocidad en baudios para la comunicación en serie. La velocidad en baudios se establece en 9600 bits/seg. El receptor GPS debe estar configurado para funcionar a 9600 bits/seg. Si su receptor GPS está configurado con otra velocidad en baudios, reconfigúrelo a 9600 bits/seg para utilizar la función gpsdev.

`ReadMode` — Especificar qué muestras de datos se devolverán
`'latest'` (predeterminado) | `'oldest'`

Especifique si se deben devolver las muestras de datos más recientes o más antiguas. El número de muestras depende del valor SamplesPerRead. Los datos leídos del receptor GPS se almacenan en el búfer MATLAB^®.

latest — Proporciona las últimas muestras de datos disponibles en el búfer. Todas las muestras de datos anteriores en el búfer se descartan. Por ejemplo, si SamplesPerRead = 3, se devuelven las últimas tres muestras de datos leídas por el receptor GPS.
oldest — Proporciona las muestras de datos más antiguas disponibles en el búfer. En este caso, no se descartan muestras de datos. Por ejemplo, si SamplesPerRead = 3, se devuelven las primeras tres muestras de datos leídas para la primera lectura, se devuelven las siguientes tres muestras de datos para la segunda lectura, y así sucesivamente.

Ajustable: No

Tipos de datos: character vector | string

`SamplesRead` — Muestras leídas
Solo lectura: doble

Esta propiedad o parámetro es de solo lectura.

Número de muestras leídas desde el receptor GPS mediante la función read, después de bloquear el objeto. El objeto gpsdev se bloquea en la primera llamada a la función read después de la creación del objeto o en la primera llamada a la función de lectura después de la ejecución de la función release.

Tipos de datos: double

`SamplesAvailable` — Muestras en el búfer del host
Solo lectura: doble

Esta propiedad o parámetro es de solo lectura.

Muestras disponibles en el búfer del host. Cuando release el objeto, SamplesAvailable se establece en 0.

Tipos de datos: double

`SamplesPerRead` — Muestras por lectura
`1` (predeterminado)

Muestras leídas desde el primer read, especificadas como un entero positivo en el rango [1 10].

Ajustable: No

Tipos de datos: double

`OutputFormat` — Establecer formato de salida
`'timetable'` (predeterminado) | `'matrix'`

Establezca el formato de salida de los datos devueltos al ejecutar la función read.

Cuando OutputFormat se establece en timetable, el timetable devuelto tiene los siguientes campos:

LLA (Latitud, Longitud, Altitud)
Pista de velocidad
Curso sobre tierra
Dilución de precisiones (DOP), VDOP, HDOP, PDOP
Hora del receptor GPS
Hora: hora del sistema cuando se leen los datos, en formato datetime o duration

Cuando OutputFormat se establece en matrix, los datos se devuelven como matrices de tiempo, LLA, velocidad respecto al suelo, rumbo sobre el suelo, DOP y tiempo del receptor GPS. Las unidades para las lecturas del receptor GPS son las mismas que las del formato timetable.

Ajustable: Yes

Tipos de datos: character vector | string

`TimeFormat` — Establezca el formato de la hora que se muestra cuando se leen los datos del GPS.
`'datetime'` (predeterminado) | `'duration'`

Establezca el formato de la hora que se muestra cuando se leen los datos del GPS.

datetime — Muestra la fecha y hora en que se leen los datos.
duration — Muestra el tiempo transcurrido en segundos después de que se bloquea el objeto GPS. El objeto gpsdev se bloquea en la primera llamada a la función read después de la creación del objeto o en la primera llamada a la función de lectura después de la ejecución de la función release.

Ajustable: Yes

Tipos de datos: character vector | string

Funciones del objeto

Para usar una función de objeto, especifique el System object como el primer argumento de entrada. Por ejemplo, para liberar recursos de sistema de un System object llamado obj, utilice la siguiente sintaxis:

release(obj)

`flush`	Borre todos los datos de GPS acumulados en los buffers y restablezca las propiedades
`info`	Lea la frecuencia de actualización, la información de bloqueo del GPS y la cantidad de satélites a la vista para el receptor GPS.
`read`	Leer datos del receptor GPS
`release`	Liberar el objeto GPS
`writeBytes`	Escribir comandos sin formato al receptor GPS

Ejemplos

contraer todo

Trazar la posición geográfica mediante GPS conectado a la computadora host

Abrir script en vivo

Obtenga la ubicación geográfica utilizando el receptor GPS conectado a la computadora host en un puerto serie específico y trace la ubicación en un mapa.

Hardware requerido

Para ejecutar este ejemplo, necesita:

Módulo GPS UBlox Neo-6M
antena gps
Módulo USB a UART
cable USB
Cables de conexión

Conexión de hardware

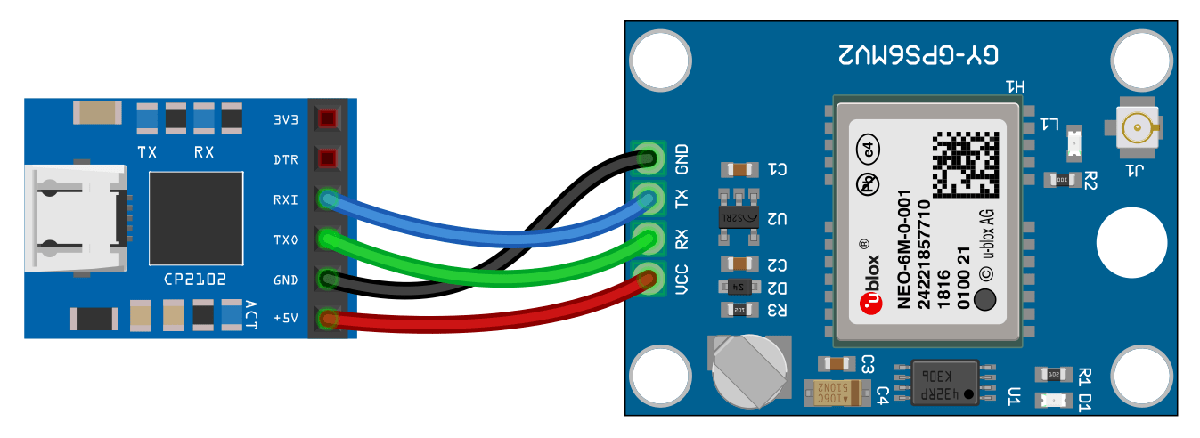

Conecte los pines del módulo GPS UBlox Neo-6M a los pines de su módulo USB a UART. Las conexiones son:

VCC - +5V
RX-TXO
TX-RXI
Tierra - Tierra

Conecte la antena GPS al módulo GPS. Conecte el módulo USB a UART a la computadora host con un cable USB. GPS Fix se puede adquirir fácilmente en lugares que tengan una vista despejada del cielo. Espere a que el módulo GPS adquiera señales de satélite (Fix). Esto se puede verificar verificando el LED Fix (D1) de su módulo GPS.

Crear objeto GPS

Crea un objeto gpsdev para el módulo GPS conectado a un puerto específico.

gps = gpsdev('COM4')

gps =
  gpsdev with properties:

                         SerialPort: COM4
                           BaudRate: 9600 (bits/s)

                     SamplesPerRead: 1
                           ReadMode: "latest"
                        SamplesRead: 0
Show all properties all functions

Leer los datos del GPS

Lea los datos del GPS y extraiga la latitud, longitud y hora de ellos. El GPS devuelve la fecha y hora UTC. Conviértalo a la zona horaria del sistema.

[gpsData,~] = read(gps);
latitude = gpsData.LLA(1);
longitude = gpsData.LLA(2);
gpsTime = gpsData.GPSReceiverTime;
gpsTime.TimeZone = 'local';

Trazar la posición en un mapa junto con la marca de tiempo.

Trazar la posición en ejes geográficos con los datos obtenidos del módulo GPS. El GPS debería tener una solución para obtener valores válidos de latitud, longitud y gpsTime.

Si el módulo GPS no tiene corrección, los comandos anteriores dan NaN s para latitud y longitud y NaT para gpsTime. En este caso, asegúrese de que la antena esté expuesta a un cielo despejado, espere un tiempo y vuelva a intentar los pasos anteriores.

if(~isnan(latitude) && ~isnan(longitude))
 % plot the position in geographic coordinates
 fig = geoplot(latitude,longitude,'Marker',"o",'MarkerSize',6,'Color','red','MarkerFaceColor','red');

 % Sets the latitude and longitude limits of the base Map
 geolimits([latitude-0.05 latitude+0.05],[longitude-0.05 longitude+0.05]) ;

 % Selects the basemap
 geobasemap streets;
 timeString = strcat("Timestamp: ",string(gpsTime));

 % Create annotation and display time received from GPS
 annotation('textbox',[0.005 0.98 0.6 0.01],'FitBoxToText','on','string',timeString,'Color','blue','FontSize',10);
end

Limpiar

Cuando la conexión ya no sea necesaria, borre el objeto asociado.

delete(gps);
clear gps;

Escribir comandos de configuración en el receptor GPS

Abrir script en vivo

Escriba comandos de configuración en el receptor GPS conectado a la computadora host mediante el objeto serialport.

Hardware requerido

Para ejecutar este ejemplo, necesita:

Módulo GPS UBlox Neo-6M
antena gps
Módulo USB a UART
cable USB
Cables de conexión

Conexión de hardware

Conecte los pines del módulo GPS UBlox Neo-6M a los pines de su módulo USB a UART. Las conexiones son:

VCC - +5V
RX-TXO
TX-RXI
Tierra - Tierra

Conecte la antena GPS al módulo GPS. Conecte el módulo USB a UART a la computadora host con un cable USB. GPS Fix se puede adquirir fácilmente en lugares que tengan una vista despejada del cielo. Espere a que el módulo GPS adquiera señales satelitales (Fix). Esto se puede verificar verificando el LED Fix (D1) de su módulo GPS.

Crear objeto GPS

Conéctese al receptor GPS utilizando el objeto serialport. Especifique el nombre del puerto y la velocidad en baudios.

s = serialport('COM4',9600)

s =
  Serialport with properties:

                 Port: "COM4"
             BaudRate: 9600
    NumBytesAvailable: 0

  Show all properties, functions

gps = gpsdev(s)

gps =
  gpsdev with properties:

                         SerialPort: COM4
                           BaudRate: 9600 (bits/s)

                     SamplesPerRead: 1
                           ReadMode: "latest"
                        SamplesRead: 0
Show all properties all functions

Escribir comandos de configuración

En la configuración predeterminada, el receptor GPS devuelve los siguientes mensajes NMEA: GPRMC, GPVTG, GPGGA, GPGSA, GPGSV y GPGLL. El receptor se puede configurar para que tenga un conjunto de mensajes de salida definido por el usuario.

Lea algunas líneas de mensajes predeterminados desde el puerto serie al que está conectado el receptor GPS.

for i = 1:10
data = readline(s);
disp(data);
end

$GPRMC,,V,,,,,,,,,,N*53
$GPVTG,,,,,,,,,N*30
$GPGGA,,,,,,0,00,99.99,,,,,,*48
$GPGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*30
$GPGSV,2,1,08,01,,,18,08,,,12,09,,,12,15,,,19*77
$GPGSV,2,2,08,23,,,13,24,,,09,25,,,10,27,,,25*79
$GPGLL,,,,,,V,N*64
$GPRMC,,V,,,,,,,,,,N*53
$GPVTG,,,,,,,,,N*30
$GPGGA,,,,,,0,00,99.99,,,,,,*48

Escriba el comando del monitor de versión en el receptor GPS para devolver la versión de software y hardware del receptor GPS.

configCMD = [0xB5 0x62 0x0A 0x04 0x00 0x00 0x0E 0x34];
% writeBytes(gps,cfg)
write(s,configCMD,'uint8')

Lea algunas líneas de mensajes nuevamente para verificar la versión del mensaje.

for i = 1:10
data = readline(s);
disp(data);
end

$GPGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*30
$GPGSV,2,1,05,01,,,13,09,,,11,15,,,16,23,,,12*74
$GPGSV,2,2,05,25,,,10*7A
$GPGLL,,,,,,V,N*64
µb
( 7.03 (45969)                  00040007  °$GPRMC,,V,,,,,,,,,,N*53
$GPVTG,,,,,,,,,N*30
$GPGGA,,,,,,0,00,99.99,,,,,,*48
$GPGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*30
$GPGSV,2,1,06,01,,,11,09,,,11,23,,,14,24,,,21*75

Se puede observar en la salida que 7.03 (45969) es la versión del software y 00040007 es la versión del hardware.

Limpiar

Cuando la conexión ya no sea necesaria, borre el objeto asociado.

delete(gps);
clear gps;
clear s;

Leer datos del receptor GPS como horario

Abrir script en vivo

Lea los datos del receptor GPS conectado a la computadora host en un puerto serie específico.

Hardware requerido

Para ejecutar este ejemplo, necesita:

Módulo GPS UBlox Neo-6M
antena gps
Módulo USB a UART
cable USB
Cables de conexión

Conexión de hardware

Conecte los pines del módulo GPS UBlox Neo-6M a los pines de su módulo USB a UART. Las conexiones son:

VCC - +5V
RX-TXO
TX-RXI
Tierra - Tierra

Conecte la antena GPS al módulo GPS. Conecte el módulo USB a UART a la computadora host con un cable USB. GPS Fix se puede adquirir fácilmente en lugares que tengan una vista despejada del cielo. Espere a que el módulo GPS adquiera señales de satélite (Reparación). Esto se puede verificar verificando el LED Fix (D1) de su módulo GPS.

Crear objeto GPS

Crea un objeto gpsdev para el receptor GPS conectado a un puerto específico. Especifique el formato de salida de los datos como un calendario.

gps = gpsdev('COM4','OutputFormat',"timetable")

gps =
  gpsdev with properties:

                         SerialPort: COM4
                           BaudRate: 9600 (bits/s)

                     SamplesPerRead: 1
                           ReadMode: "latest"
                        SamplesRead: 0
Show all properties all functions

Leer los datos del GPS

Leer los datos del GPS y devolverlos como horario.

[tt,overruns] = read(gps)

tt=1×5 timetable
              Time                         LLA               GroundSpeed    Course            DOPs                GPSReceiverTime
    ________________________    _________________________    ___________    ______    ____________________    ________________________

    22-Mar-2021 15:31:15.190    17.47    78.343     449.6      0.25619       NaN      9.31    1.48    9.19    22-Mar-2021 10:01:14.000

overruns = 0

Muestra el número de muestras leídas y las muestras disponibles en el búfer del host.

gps.SamplesRead

ans = 1

gps.SamplesAvailable

ans = 0

Suelte el objeto GPS para configurar las propiedades no ajustables. La función de liberación también borra el búfer y restablece las propiedades SamplesRead y SamplesAvailable.

release(gps)

Especifique el número de muestras por lectura en 2. Leer los datos del GPS.

gps.SamplesPerRead = 2;
read(gps)

ans=2×5 timetable
              Time                         LLA               GroundSpeed    Course            DOPs                GPSReceiverTime
    ________________________    _________________________    ___________    ______    ____________________    ________________________

    22-Mar-2021 15:31:17.178    17.47    78.343       450     0.063791       NaN      9.32    1.48     9.2    22-Mar-2021 10:01:16.000
    22-Mar-2021 15:31:17.178    17.47    78.343       450     0.063791       NaN      9.32    1.48     9.2    22-Mar-2021 10:01:16.000

Muestra el número de muestras leídas y las muestras disponibles en el búfer del host.

gps.SamplesRead

ans = 1

gps.SamplesAvailable

ans = 0

Limpiar

Cuando la conexión ya no sea necesaria, borre el objeto asociado.

delete(gps);
clear gps;

Más acerca de

expandir todo

Módulos GPS

Para verificar la funcionalidad se utilizaron los siguientes módulos GPS:

GPS definitivo de Adafruit
Ublox NEO 6M
Ublox NEO 7M

Historial de versiones

Introducido en R2020b

Consulte también

nmeaParser

gpsdev

Descripción

Creación

Sintaxis

Descripción

Argumentos de entrada

port — Nombre del puerto serie vector de caracteres | escalar de cadena

serialobj — nombre del propósito objeto serialport

Propiedades

BaudRate — Velocidad de baudios Solo lectura: 9600

ReadMode — Especificar qué muestras de datos se devolverán 'latest' (predeterminado) | 'oldest'

SamplesRead — Muestras leídas Solo lectura: doble

SamplesAvailable — Muestras en el búfer del host Solo lectura: doble

SamplesPerRead — Muestras por lectura 1 (predeterminado)

OutputFormat — Establecer formato de salida 'timetable' (predeterminado) | 'matrix'

TimeFormat — Establezca el formato de la hora que se muestra cuando se leen los datos del GPS. 'datetime' (predeterminado) | 'duration'

Funciones del objeto

Ejemplos

Trazar la posición geográfica mediante GPS conectado a la computadora host

Escribir comandos de configuración en el receptor GPS

Leer datos del receptor GPS como horario

Más acerca de

Módulos GPS

Historial de versiones

Consulte también

`port` — Nombre del puerto serie
vector de caracteres | escalar de cadena

`serialobj` — nombre del propósito
objeto `serialport`

`BaudRate` — Velocidad de baudios
Solo lectura: `9600`

`ReadMode` — Especificar qué muestras de datos se devolverán
`'latest'` (predeterminado) | `'oldest'`

`SamplesRead` — Muestras leídas
Solo lectura: doble

`SamplesAvailable` — Muestras en el búfer del host
Solo lectura: doble

`SamplesPerRead` — Muestras por lectura
`1` (predeterminado)

`OutputFormat` — Establecer formato de salida
`'timetable'` (predeterminado) | `'matrix'`

`TimeFormat` — Establezca el formato de la hora que se muestra cuando se leen los datos del GPS.
`'datetime'` (predeterminado) | `'duration'`
