filtfilt

Filtrado digital de fase cero

Sintaxis

y = filtfilt(b,a,x)

y = filtfilt(sos,g,x)

y = filtfilt(d,x)

Descripción

y = filtfilt(b,a,x) realiza un filtrado digital de fase cero procesando los datos de entrada x tanto en dirección directa como inversa. Después de filtrar los datos en dirección directa, la función invierte la secuencia filtrada y la vuelve a pasar por el filtro. El resultado tiene estas características:

• Distorsión de fase cero.

• Una función de transferencia de filtro igual a la magnitud al cuadrado de la función de transferencia del filtro original.

• Un orden del filtro que es el doble del orden de filtro que especifican b y a.

filtfilt minimiza los transitorios de inicio y final estableciendo una correspondencia con las condiciones iniciales. No utilice filtfilt con filtros FIR diferenciadores y de Hilbert, porque el funcionamiento de esos filtros depende en gran medida de su respuesta de fase.

y = filtfilt(sos,g,x) filtra de fase cero los datos de entrada x utilizando el filtro de la sección de segundo orden (bicuadrado) que la matriz sos y los valores g representan.

y = filtfilt(d,x) filtra de fase cero los datos de entrada x utilizando un filtro digital d. Utilice designfilt para generar d según las especificaciones de frecuencia-respuesta.

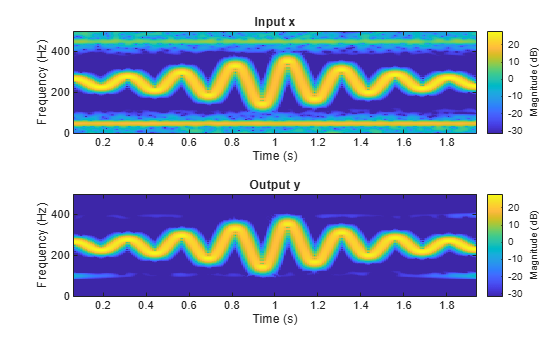

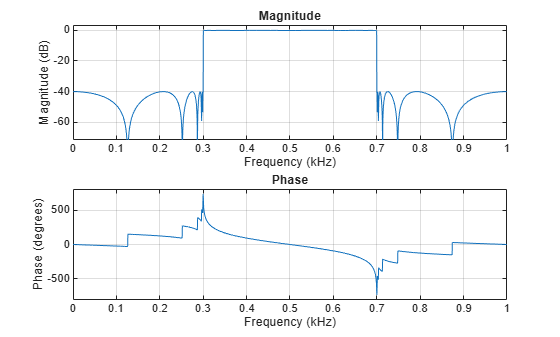

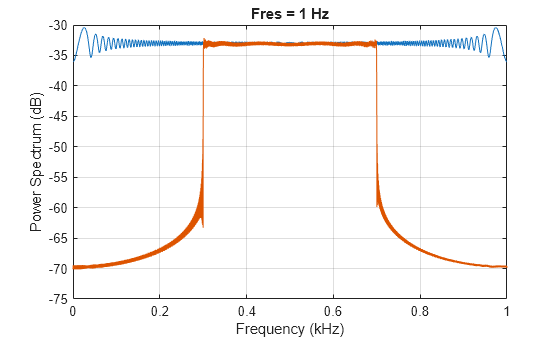

Ejemplos

Filtrado de fase cero de una forma de onda de un electrocardiograma

El filtrado de fase cero ayuda a conservar las características de una forma de onda de tiempo filtrada exactamente donde se producen en la señal sin filtrar.

Filtre de fase cero una forma de onda de un electrocardiograma (ECG) sintético. La función que genera la forma de onda se encuentra al final del ejemplo. El complejo QRS es una característica importante del ECG. Aquí, comienza alrededor del punto de tiempo 160.

wform = ecg(500);

plot(wform)
axis([0 500 -1.25 1.25])
text(155,-0.4,"Q")
text(180,1.1,"R")
text(205,-1,"S")

Corrompa el ECG con ruido aditivo. Reinicie el generador de números aleatorios para obtener resultados reproducibles. Construya un filtro FIR equiripple de paso bajo y filtre la forma de onda con ruido utilizando tanto el filtrado de fase cero como el convencional.

rng default

x = wform' + 0.25*randn(500,1);
d = designfilt("lowpassfir", ...
    PassbandFrequency=0.15,StopbandFrequency=0.2, ...
    PassbandRipple=1,StopbandAttenuation=60, ...
    DesignMethod="equiripple");
y = filtfilt(d,x);
y1 = filter(d,x);

subplot(2,1,1)
plot([y y1])
title("Filtered Waveforms")
legend("Zero-phase Filtering","Conventional Filtering")

subplot(2,1,2)
plot(wform)
title("Original Waveform")

El filtrado de fase cero reduce el ruido de la señal y mantiene el complejo QRS en el mismo momento en el que se produce en la original. El filtrado convencional reduce el ruido de la señal pero retarda el complejo QRS.

Repita el filtrado utilizando un filtro Butterworth de la sección de segundo orden.

d1 = designfilt("lowpassiir",FilterOrder=12, ...
    HalfPowerFrequency=0.15,DesignMethod="butter");
y = filtfilt(d1,x);

subplot(1,1,1)
plot(x)
hold on
plot(y,LineWidth=3)
legend("Noisy ECG","Zero-Phase Filtering")

Esta función genera la forma de onda del ECG.

function x = ecg(L)
%ECG Electrocardiogram (ECG) signal generator.
%   ECG(L) generates a piecewise linear ECG signal of length L.
%
%   EXAMPLE:
%   x = ecg(500).';
%   y = sgolayfilt(x,0,3); % Typical values are: d=0 and F=3,5,9, etc.
%   y5 = sgolayfilt(x,0,5);
%   y15 = sgolayfilt(x,0,15);
%   plot(1:length(x),[x y y5 y15]);

%   Copyright 1988-2002 The MathWorks, Inc.

a0 = [0,1,40,1,0,-34,118,-99,0,2,21,2,0,0,0]; % Template
d0 = [0,27,59,91,131,141,163,185,195,275,307,339,357,390,440];
a = a0/max(a0);
d = round(d0*L/d0(15)); % Scale them to fit in length L
d(15)=L;

for i=1:14
       m = d(i):d(i+1)-1;
       slope = (a(i+1)-a(i))/(d(i+1)-d(i));
       x(m+1) = a(i)+slope*(m-d(i));
end

end

Argumentos de entrada

b, a — Coeficientes de la función de transferencia

vectores

Coeficientes de la función de transferencia, especificados como vectores. Si utiliza un filtro de todos los polos, introduzca 1 para b. Si utiliza un filtro (FIR) cero, introduzca 1 para a.

Ejemplo: b = [1 3 3 1]/6 y a = [3 0 1 0]/3 especifican un filtro Butterworth de tercer orden con una frecuencia de 3 dB normalizados de 0,5π rad/muestra.

Tipos de datos: double

x — Señal de entrada

vector | matriz | arreglo N-D

Señal de entrada, especificada como un vector con valor real o complejo, matriz o arreglo N-D. x debe tener un valor finito. La longitud de x debe ser mayor que tres veces el orden del filtro, definida como max(length(B)-1, length(A)-1). La función opera a lo largo de la primera dimensión del arreglo x a menos que x sea un vector fila. Si x es un vector fila, la función opera a lo largo de la segunda dimensión.

Ejemplo: cos(pi/4*(0:159))+randn(1,160) es una señal de vector fila monocanal.

Ejemplo: cos(pi./[4;2]*(0:159))'+randn(160,2) es una señal de dos canales.

Tipos de datos: double
Soporte de números complejos: Sí

sos — Coeficientes de la sección de segundo orden

matriz

Coeficientes de la sección de segundo orden, especificados como matriz. sos es una matriz de K por 6 donde el número de secciones K debe ser mayor que o igual a 2. Si el número de secciones es menor que 2, la función trata la entrada como un vector de numerador. Cada fila de sos corresponde a los coeficientes de un filtro de segundo orden (bicuadrado). La fila i de sos corresponde a [bi(1) bi(2) bi(3) ai(1) ai(2) ai(3)].

Ejemplo: s = [2 4 2 6 0 2;3 3 0 6 0 0] especifica un filtro Butterworth de tercer orden con 3 dB normalizados de frecuencia 0,5π rad/muestra.

Tipos de datos: double

g — Factores de escala

vector

Factores de escala, especificados como vector.

Tipos de datos: double

d — Filtro digital

objeto digitalFilter

Filtro digital, especificado como un objeto digitalFilter. Utilice designfilt para generar un filtro digital según las especificaciones de frecuencia-respuesta.

Ejemplo: d = designfilt("lowpassiir",FilterOrder=3,HalfPowerFrequency=0.5) especifica un filtro Butterworth de tercer orden con 3 dB normalizados de frecuencia 0,5π rad/muestra.

Tipos de datos: double

Argumentos de salida

y — Señal filtrada

vector | matriz | arreglo N-D

Señal filtrada, devuelta como vector, matriz o arreglo N-D.

Referencias

[1] Gustafsson, F. “Determining the initial states in forward-backward filtering.” IEEE^® Transactions on Signal Processing. Vol. 44, April 1996, pp. 988–992.

[2] Mitra, Sanjit K. Digital Signal Processing. 2nd Ed. New York: McGraw-Hill, 2001.

[3] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Discrete-Time Signal Processing. 2nd Ed. Upper Saddle River, NJ: Prentice Hall, 1999.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

Los objetos digitalFilter no son compatibles con la generación de código.

Generación de código de GPU

Genere código CUDA® para GPU NVIDIA® mediante GPU Coder™.

Notas y limitaciones de uso:

Los objetos digitalFilter no son compatibles con la generación de código.

Arreglos GPU

Acelere código mediante la ejecución en una unidad de procesamiento gráfico (GPU) mediante Parallel Computing Toolbox™.

Esta función es totalmente compatible con los arreglos de GPU. Para obtener más información, consulte Run MATLAB Functions on a GPU (Parallel Computing Toolbox).

Historial de versiones

Introducido antes de R2006a
