firpmord

Estimación óptima del orden del filtro FIR de Parks-McClellan

Sintaxis

[n,fo,ao,w] = firpmord(f,a,dev)

[___] = firpmord(___,fs)

c = firpmord(___,'cell')

Descripción

[n,fo,ao,w] = firpmord(f,a,dev) devuelve el orden aproximado n, los bordes normalizados de la banda de frecuencia fo, las amplitudes de la banda de frecuencia ao y las ponderaciones w que cumplen las especificaciones de entrada f, a y dev.

[___] = firpmord(___,fs) especifica una frecuencia de muestreo fs. fs se predetermina a 2 Hz, lo que implica una frecuencia Nyquist de 1 Hz. Se pueden especificar los bordes de banda escalados a la tasa de muestreo de una aplicación concreta. Puede utilizarlo con cualquiera de las sintaxis de entrada anteriores.

c = firpmord(___,'cell') devuelve un arreglo de celdas c cuyos elementos son los parámetros de firpm.

Ejemplos

Filtro paso bajo de orden mínimo

Diseñe un filtro paso bajo de orden mínimo con una frecuencia de corte de banda de paso de 500 Hz y una frecuencia de corte de banda de parada de 600 Hz. Especifique una frecuencia de muestreo de 2000 Hz. Requiera al menos 40 dB de atenuación en la banda de parada y menos de 3 dB de ondulación en la banda de paso.

rp = 3;           % Passband ripple in dB
rs = 40;          % Stopband ripple in dB
fs = 2000;        % Sampling frequency
f = [500 600];    % Cutoff frequencies
a = [1 0];        % Desired amplitudes

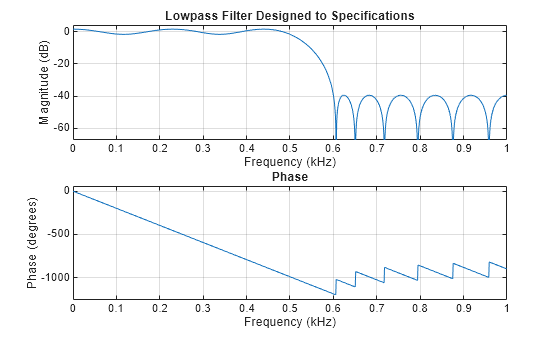

Convierta las desviaciones a unidades lineales. Diseñe el filtro y visualice sus respuestas de magnitud y fase.

dev = [(10^(rp/20)-1)/(10^(rp/20)+1) 10^(-rs/20)];
[n,fo,ao,w] = firpmord(f,a,dev,fs);
b = firpm(n,fo,ao,w);
freqz(b,1,1024,fs)
title('Lowpass Filter Designed to Specifications')

El filtro no llega a cumplir las especificaciones de atenuación de la banda de parada y de ondulación de la banda de paso. Usando n+1 en lugar de n en la llamada a firpm se obtienen las características de amplitud buscadas.

Orden de Parks-McClellan del filtro paso bajo

Diseñe un filtro paso bajo con una frecuencia de corte de banda de paso de 1500 Hz y una frecuencia de corte de banda de parada de 2000 Hz. Especifique una frecuencia de muestreo de 8000 Hz. Requiera una amplitud máxima de la banda de parada de 0,1 y un error máximo de la banda de paso (ondulación) de 0,01.

[n,fo,ao,w] = firpmord([1500 2000],[1 0],[0.01 0.1],8000);
b = firpm(n,fo,ao,w);

Obtenga un resultado equivalente haciendo que firpmord genere un arreglo de celdas. Visualice la respuesta en frecuencia del filtro.

c = firpmord([1500 2000],[1 0],[0.01 0.1],8000,'cell');
B = firpm(c{:});
freqz(B,1,1024,8000)

Argumentos de entrada

f — Bordes de la banda de frecuencia

vector de valor real

Bordes de la banda de frecuencia, especificados como vector de valor real. El argumento debe estar en el intervalo [0, F_s/2], donde F_s es la frecuencia de Nyquist. El número de elementos del vector es siempre un múltiplo de 2. Las frecuencias deben estar en orden creciente.

a — Amplitud deseada

vector

Amplitudes deseadas en los puntos contenidos en f, especificadas como vector. f y a deben cumplir la condición length(f) = 2length(a)–2. La función deseada es constante a trozos.

dev — Desviación máxima admisible

vector

Desviación máxima admisible, devuelta como un vector. dev tiene el mismo tamaño que a. Especifica la desviación u ondulación máxima admisible entre la respuesta en frecuencia y la amplitud deseada del filtro de salida para cada banda.

fs — Tasa de muestreo

2 Hz (predeterminado) | escalar real

Tasa de muestreo, especificada como un escalar real.

Argumentos de salida

n — Orden del filtro

entero positivo

Orden del filtro, devuelto como entero positivo.

fo — Puntos de frecuencia normalizados

vector de valor real

Puntos de frecuencia normalizados, especificados como un vector de valor real. El argumento debe estar en el intervalo [0, 1], donde 1 corresponde a la frecuencia de Nyquist. El número de elementos del vector es siempre un múltiplo de 2. Las frecuencias deben estar en orden creciente.

ao — Respuesta de amplitud

vector de valor real

Respuesta de amplitud, devuelta como un vector de valor real.

w — ponderaciones

vector de valor real

Ponderaciones utilizadas para regular el ajuste en cada banda de frecuencias, especificadas como un vector de valor real. La longitud de w es la mitad de la longitud de f y a, por lo que hay exactamente una ponderación por banda.

c — Parámetros del filtro FIR

arreglo de celdas

Parámetros del filtro FIR, devueltos como un arreglo de celdas.

Algoritmos

firpmord utiliza el algoritmo sugerido en [1]. Esta función produce resultados inexactos para los bordes de banda cercanos a 0 o a la frecuencia de Nyquist, fs/2.

Nota

En algunos casos, firpmord subestima o sobrestima el orden n. Si el filtro no cumple las especificaciones, pruebe con uno de orden superior como n+1 o n+2.

Referencias

[1] Rabiner, Lawrence R., and Otto Herrmann. “The Predictability of Certain Optimum Finite-Impulse-Response Digital Filters.” IEEE^® Transactions on Circuit Theory. Vol. 20, Number 4, 1973, pp. 401–408.

[2] Rabiner, Lawrence R., and Bernard Gold. Theory and Application of Digital Signal Processing. Englewood Cliffs, NJ: Prentice-Hall, 1975, pp. 156–157.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

Todas las entradas deben ser constantes. Las expresiones o variables están permitidas si sus valores no cambian.

Historial de versiones

Introducido antes de R2006a
