Subsistemas y modelos ejecutados de manera condicional

Controle cuándo se ejecuta un subsistema o modelo

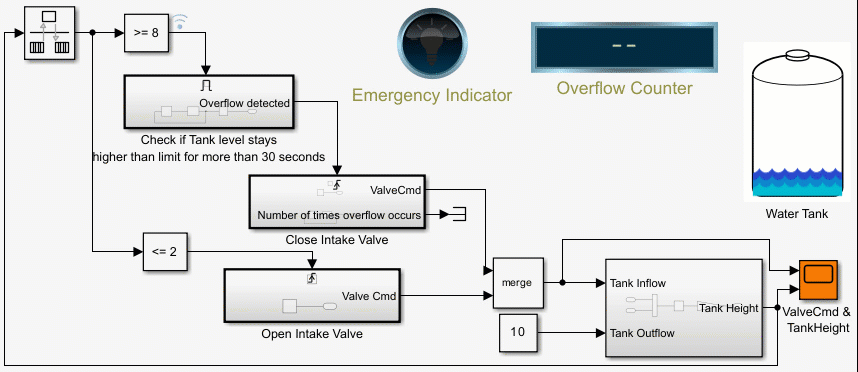

Un subsistema ejecutado de manera condicional, también conocido como subsistema condicional, es aquel que no es virtual y que permite controlar su ejecución con una señal externa. La señal externa, denominada señal de acción o señal de control, se conecta a la entrada de acción o al puerto de entrada de control. Los subsistemas condicionales son útiles para crear modelos complejos que contienen componentes cuya ejecución depende de otros componentes.

Simulink^® admite estos tipos de subsistemas condicionales:

Action Subsystem: se ejecuta en cada unidad de tiempo cuando una condición lógica es verdadera en If Action Subsystem o cuando una señal tiene uno de los valores especificados en Switch Case Action Subsystem. Consulte Select Subsystem Execution.
Enabled Subsystem: se ejecuta en cada unidad de tiempo mientras la señal de control es positiva. La ejecución empieza en la unidad de tiempo en la que la señal de control cruza por cero desde la dirección negativa a la positiva. Consulte Using Enabled Subsystems.
Triggered Subsystem: se ejecuta en cada unidad de tiempo cuando la señal de control aumenta o disminuye hasta cero o cruza por cero. Consulte Using Triggered Subsystems.
Enabled and Triggered Subsystem: se ejecuta en la unidad de tiempo en la que la señal de control de habilitación tiene un valor positivo y la señal de control de desencadenamiento aumenta o disminuye a cero. Consulte Using Enabled and Triggered Subsystems.
Message Triggered Subsystem y Message Polling Subsystem: utiliza los mensajes como señal de control y se ejecuta basándose en si hay un mensaje disponible en el puerto de control. Consulte Using Message Polling and Message Triggered Subsystems.
Function-Call Subsystem: se ejecuta cuando el puerto de control recibe un evento de llamada a función. Los eventos pueden ocurrir una o más veces durante una unidad de tiempo. Consulte Using Function-Call Subsystems.

Simulink también admite el subsistema Resettable Subsystem, que se ejecuta en cada unidad de tiempo pero que restablece todos los bloques del subsistema a su condición inicial cuando la señal de control aumenta o disminuye hasta cero o pasa por cero. Consulte Using Resettable Subsystems.

Puede configurar un modelo referenciado para realizar una ejecución condicional como un subsistema. Consulte Conditionally Execute Referenced Models.

Simulink canvas with Conditionally Executed Subsystem block. The Subsystem block has a control input port at the top and a data input port at the left, both connected to Inport blocks. The Subsystem block has a data output port at the right, connected to an Outport block.

Bloques

expandir todo

Action Subsystems

If	Seleccione la ejecución del subsistema usando una lógica similar a la instrucción `if-else`
If Action Subsystem	Subsystem whose execution is enabled by If block
Switch Case	Select subsystem execution using logic similar to `switch` statement
Switch Case Action Subsystem	Subsystem whose execution is enabled by Switch Case block

Enabled and Triggered Subsystems

Enabled Subsystem	Subsystem whose execution is enabled by external input
Triggered Subsystem	Subsystem whose execution is triggered by external input
Enabled and Triggered Subsystem	Subsystem whose execution is enabled and triggered by external inputs
Message Triggered Subsystem	Subsystem whose execution is controlled by message input (desde R2022a)
Enable	Add enable port to subsystem or model
Trigger	Add trigger or function port to subsystem or model

Function-Call Subsystems

Function-Call Subsystem	Subsystem whose execution is controlled by external function-call input
Function-Call Generator	Provide function-call events to control execution of subsystem or model
Function-Call Split	Provide junction for splitting function-call line
Function-Call Feedback Latch	Break feedback loop involving data signals between function-call blocks
Trigger	Add trigger or function port to subsystem or model

Resettable Subsystems

Resettable Subsystem

Subsystem whose block states reset with external trigger

Funciones

Simulink.getOutportInheritsInitialValue Determine if conditional subsystem Outport block inherits initial output value (desde R2021a)

Temas

Conceptos básicos de los subsistemas ejecutados de manera condicional

Conditionally Executed Subsystems Overview
Overview of conditionally executed subsystems.
Conditionally Execute Referenced Models
Execute referenced models conditionally, similar to conditionally executed subsystems.
Ensure Output Port Is Virtual
Prevent buffering of conditional subsystem or model output.

Tipos de subsistemas ejecutados de manera condicional

Select Subsystem Execution
Execute subsystem once during a time step in response to an action signal.

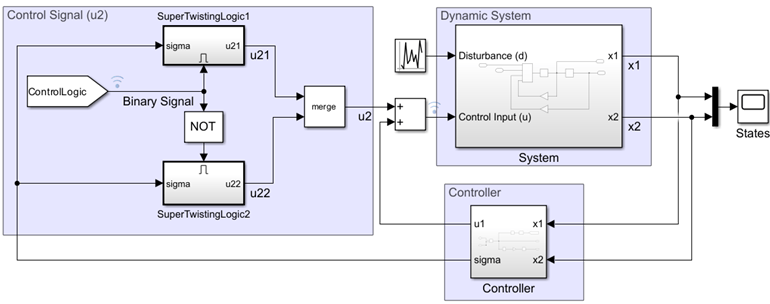

Using Enabled Subsystems
Create a subsystem that executes when a control signal has a positive value.
Using Triggered Subsystems
Create a subsystem that executes with a trigger signal.
Using Enabled and Triggered Subsystems
Create a subsystem that executes with a trigger signal or control signal with a positive value.
Using Message Polling and Message Triggered Subsystems
Demonstrate and compare Message Triggered Subsystems and Message Polling Subsystems.
Using Function-Call Subsystems
Create a subsystem that executes with a function call.
Using Resettable Subsystems
Create a subsystem that resets all block states with a trigger signal.
Fixed-Point Data Type Support for If Block
This topic explains how to use a Compare To Constant block for If block fixed-point data type support.

Iniciación de la salida del subsistema

Conditional Subsystem Initial Output Values
Specify initial output values for a conditional subsystem.
Conditional Subsystem Output Values When Disabled
Specify output behavior when conditional subsystem is disabled.
Simplified Initialization Mode
Control initial values for conditional subsystems.

Ejemplos destacados

Bloques If-Then-Else

En este ejemplo se muestra el efecto de introducir una onda sinusoidal en bloques If Action Subsystem. Se ha diseñado para ilustrar la similitud entre el bloque If Action Subsystem y el bloque Enabled Subsystem.

Abrir modelo

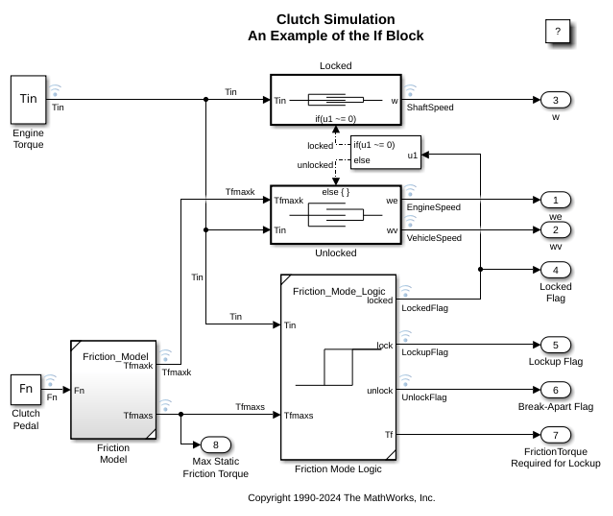

Modeling Clutch Lock-Up Using If Blocks

Use If/Else subsystems to build a clutch model. An 'If' subsystem models the clutch dynamics in the locked position while an 'Else' subsystem models the unlocked position. One or the other is enabled using the 'If' block. The dot-dashed lines from the 'If' block denote control signals, which are used to enable If/Else (or other conditional) subsystems. Checking any of the boxes on the GUI produces a plot of any of the selected variables (versus time).

Abrir modelo

Enabled Subsystems

What happens when a sine wave is fed into an enabled subsystem. After running the simulation, the scope shows three plots.

Abrir modelo

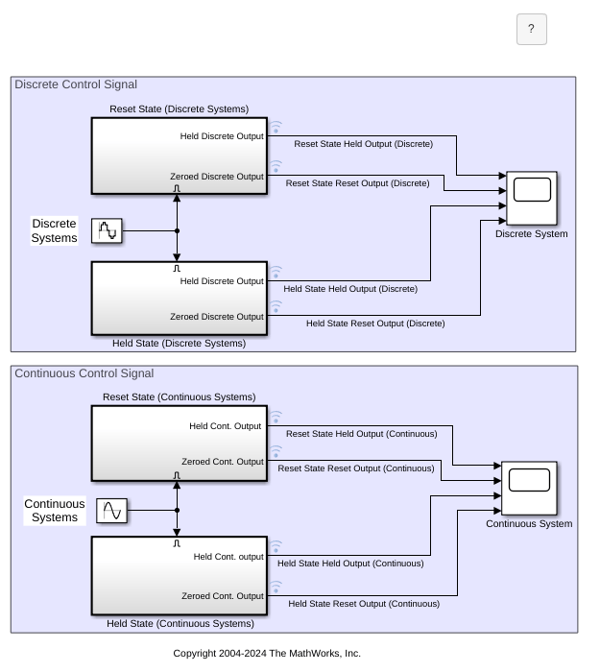

Advanced Enabled Subsystems

What happens when a sine wave is fed into an enabled subsystem. The four subsystems in the model contain integrators, either discrete or continuous as described by the subsystem name. After running the simulation, the two scopes show the results for the discrete enabled subsystems (top scope) and continuous enabled subsystems (bottom scope).

Abrir modelo

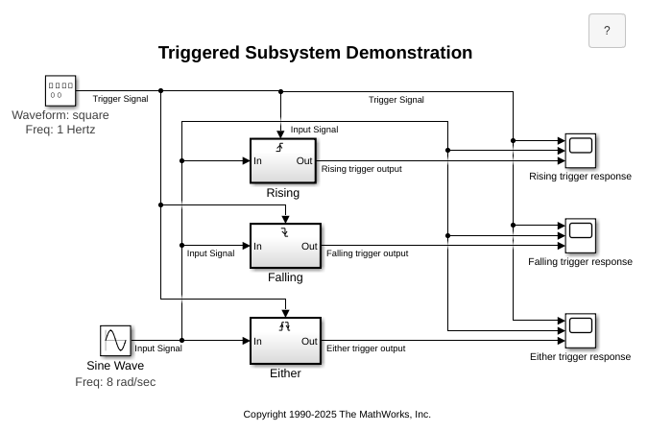

Triggered Subsystems

Model showing triggered subsystems and different types of triggers.

Abrir modelo

Resettable Subsystems

Use two resettable subsystems to implement a ramp signal.

Abrir modelo

Discrete and Continuous Resettable Subsystems

Compares the behavior of discrete and continuous resettable subsystems. After you run the simulation, one scope shows the results for the discrete resettable subsystem, and the other scope shows the results for the continuous resettable subsystem.

Abrir modelo

Semántica de los subsistemas de Simulink

Este conjunto de ejemplos muestra diferentes tipos de subsistemas de Simulink® y qué semántica se usa al simular estos subsistemas. Cada ejemplo proporciona una descripción del modelo y las sutilezas que rigen cómo se ejecutará.

Abrir modelo

Set Priority in Execution Order of Blocks

What happens when blocks are assigned different execution order priorities. The block priority affects the order in which the blocks are executed. You can set the block priority through the Block Properties dialog. The Priority property is available only when the Execution Order property is set to Based on priority. A smaller number indicates a higher priority.

Abrir modelo
