Chart

Implementar una lógica de control con una máquina de estados finitos

•

Bibliotecas:
Stateflow

Descripción

El bloque Chart representa gráficamente una máquina de estados finitos. En un gráfico de Stateflow^®, los estados y las transiciones forman los componentes básicos de un sistema lógico modal secuencial. Los estados corresponden a los modos de funcionamiento y las transiciones representan el paso de un sistema de un modo de funcionamiento a otro. Para obtener más información, consulte Modelar máquinas de estado finito con gráficos de Stateflow.

Para implementar la lógica de control, los gráficos de Stateflow pueden usar MATLAB^® o C como lenguaje de acción. Para obtener más información, consulte Diferencias entre C y MATLAB como sintaxis de lenguaje de acción.

Ejemplos

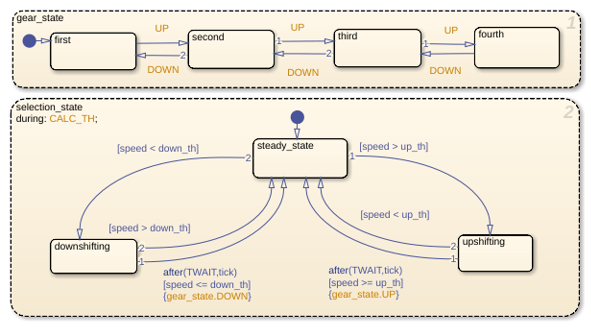

Simplificar gráficos de Stateflow incorporando una salida de estado activo

El ejemplo muestra cómo los datos de estado activo pueden simplificar el diseño de algunos gráficos de Stateflow® porque no es necesario mantener los datos que estén fuertemente correlacionados con la jerarquía del gráfico. Cuando habilita datos de estado activo, Stateflow informa la actividad de estados a través de un puerto de salida a Simulink® o como datos locales en el gráfico. Este ejemplo muestra cómo simplificar el diseño de un gráfico de Stateflow® añadiendo datos de salida de estado activo. Para obtener más información, consulte Monitor State Activity Through Active State Data.

• Abrir modelo

Model a Fitness Tracker

Implement a fitness tracker by using temporal logic and messages.

• Abrir modelo

Puertos

Entrada

Port_1 — Puerto de entrada

escalar | vector | matriz

Cuando crea datos de entrada en el gráfico de Stateflow usando el panel Symbols, Stateflow crea un puerto de entrada correspondiente en el bloque Chart.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus | string

Salida

Port_1 — Puerto de salida

escalar | vector | matriz

Cuando crea datos de salida en el gráfico de Stateflow usando el panel Symbols, Stateflow crea un puerto de salida correspondiente en el bloque Chart.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus | string

Parámetros

Para editar parámetros de bloque de manera interactiva, use Property Inspector. En la barra de herramientas de Simulink^®, en la pestaña Simulation, en la galería Prepare, seleccione Property Inspector.

Nota

Los gráficos también tienen parámetros de bloque Subsystem (Simulink) a los que puede acceder haciendo clic con el botón secundario en el gráfico y haciendo clic en Block Parameters (Subsystem). Sin embargo, no se recomienda actualizar estos parámetros.

Update method — Método para actualizar o activar gráficos de Stateflow

Inherited (predeterminado) | Discrete | Continuous

Método para actualizar o activar un gráfico de Stateflow, especificado como Inherited, Discrete o Continuous.

Inherited

La entrada del modelo de Simulink determina cuándo se activa el gráfico durante una simulación.

Si se definen eventos de entrada en el gráfico, la señal del bloque de Simulink conectada con el puerto de activación activa el gráfico. La señal de Simulink puede ser Rising, Falling o Either (ascendente y descendente) o responder a una Function Call. Para obtener más información, consulte Activar un gráfico de Stateflow enviando eventos de entrada.

Si no se definen los eventos de entrada, el gráfico de Stateflow hereda implícitamente los activadores del modelo de Simulink. Estos eventos implícitos son los tiempos de muestreo discretos o continuos de las señales de Simulink que proporcionan entradas al gráfico. Si se definen entradas de datos, el gráfico se activa a la tasa de entrada de datos más rápida. Si no se define ninguna entrada de datos en el gráfico, este se activa según lo definido por el comportamiento de ejecución de su subsistema principal.

Discrete

El gráfico de Stateflow se activa cuando el modelo de Simulink genera un evento implícito a intervalos de tiempo regulares que se especifican en la propiedad del gráfico Sample Time. Los otros bloques del modelo de Simulink pueden tener diferentes tiempos de muestreo.

Continuous

El gráfico de Stateflow actualiza su estado solo durante las unidad de tiempo de mayor duración y calcula las salidas y las variables continuas locales durante las unidades de tiempo de menor y mayor duración. El gráfico puede registrar cruces por cero, lo que permite a los modelos de Simulink muestrear los gráficos de Stateflow siempre que se produzcan cambios de estado. El gráfico de Stateflow calcula las derivadas de las variables continuas locales. Para obtener más información, consulte Continuous-Time Modeling in Stateflow.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	ChartUpdate
Valores:	"INHERITED" (predeterminado) | "CONTINUOUS" | "DISCRETE"

Sample Time — Intervalo de tiempo en el que un gráfico de Stateflow se activa durante la simulación

-1 (predeterminado) | escalar | vector

Especifique el intervalo de tiempo en el que el gráfico se activa durante la simulación. El valor predeterminado indica que el gráfico hereda el tiempo de muestreo de Simulink. Para obtener más información sobre cómo especificar el tiempo de muestreo, consulte Especificar el tiempo de muestreo (Simulink).

No utilice el parámetro Sample Time en los parámetros del bloque Subsystem. En su lugar, utilice Property Inspector.

Dependencias

Para habilitar este parámetro, establezca Update method en Discrete.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	SampleTime
Valores:	"-1" (predeterminado) | string scalar | character vector
Tipos de datos:	string | char

Enable zero-crossing detection — Parámetro que indica si se habilita la detección de cruce por cero en transiciones de estado en el gráfico

on (predeterminado) | off

Parámetro que indica si se habilita la detección de cruce por cero en transiciones de estado en el gráfico. Para obtener más información, consulte Continuous-Time Modeling in Stateflow.

Dependencias

Para habilitar este parámetro, establezca Update method en Continuous.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	EnableZeroCrossings
Valores:	true or 1 (predeterminado) | false or 0
Tipos de datos:	logical

Enable C-bit operations — Parámetro que indica si se habilitan las operaciones de bits en C en el gráfico

off (predeterminado) | on

Parámetro que indica si se usan operaciones de bits en acciones de estado y de transición en el gráfico, especificado como un 1 numérico o lógico (verdadero) o 0 (falso).

Dependencias

Para habilitar este parámetro, establezca Action language en C.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	EnableBitOps
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Create output for monitoring — Parámetro que indica si se crea una salida de datos de estado activo

off (predeterminado) | on

Parámetro que indica si se crea un puerto de salida de datos de estado activo para el gráfico. Para obtener más información, consulte Monitor State Activity Through Active State Data.

Dependencias

Para habilitar este parámetro, cree un estado de Stateflow, una tabla de transición de estado o un subgráfico atómico.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	HasOutputData
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Output monitoring mode — Modo de monitorización para salida de estado activo

Child activity (predeterminado) | Leaf state activity

Modo de monitorización para los datos de salida de estado activo. Para obtener más información, consulte Monitor State Activity Through Active State Data.

Dependencias

Para habilitar este parámetro, habilite Create output for monitoring.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	OutputMonitoringMode
Valores:	"ChildActivity" (predeterminado) | "LeafStateActivity"

Data name — Nombre de un objeto de datos de estado activo

ChartMode | escalar

Nombre del objeto de datos de estado activo para la tabla de transición de estado.

Dependencias

Para habilitar este parámetro, habilite Create output for monitoring.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	OutputPortName
Valores:	"ChartMode" (predeterminado) | string scalar | character vector
Tipos de datos:	string | char

Enum name — Nombre de un tipo de datos enumerados para un objeto de datos de estado activo

ChartModeType | escalar

Nombre del objeto de datos de estado activo para la tabla de transición de estado.

Dependencias

Para habilitar este parámetro, habilite Create output for monitoring.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	EnumTypeName
Valores:	"ChartModeType" (predeterminado) | string scalar | character vector
Tipos de datos:	string | char

Define enumerated type manually — Parámetro que indica si se define el tipo de datos enumerados manualmente

off (predeterminado) | on

Parámetro que indica si se define el tipo de datos enumerados para la salida de datos de estado activo manualmente. Para obtener más información, consulte Define State Activity Enumeration Type.

Dependencias

Para habilitar este parámetro, habilite Create output for monitoring.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	DoNotAutogenerateEnum
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Avanzados

Execute (enter) chart at initialization — Parámetro que indica si se inicializa una configuración de estado

off (predeterminado) | on

Parámetro que indica si se inicializa la configuración de estado del gráfico en la unidad de tiempo cero en lugar de en el primer evento de entrada. Para obtener más información, consulte Execution of a Chart at Initialization.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	ExecuteAtInitialization
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Saturate on integer overflow — Parámetro que indica si los datos se saturan en el desbordamiento de enteros

on (predeterminado) | off

Parámetro que indica si los datos del gráfico se saturan en el desbordamiento de enteros. Cuando se desactiva este parámetro, los datos del gráfico se ajustan en el desbordamiento de enteros. Para obtener más información, consulte Handle Integer and Enumeration Overflow for Chart Data.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	SaturateOnIntegerOverflow
Valores:	true or 1 (predeterminado) | false or 0
Tipos de datos:	logical

Initialize outputs every time chart wakes up — Parámetro que indica si se inicializan datos de salida

on (predeterminado) | off

Parámetro que indica si se inicializan los datos de salida cada vez que el gráfico se activa.

Cuando selecciona este parámetro, el gráfico restablece sus valores de salida cada vez que este se activa, no solo en la unidad de tiempo 0. El gráfico restablece los valores de salida cada vez que una llamada a función, un activador por flancos o un pulso de reloj activan el gráfico. Si se establece un valor inicial para un objeto de datos de salida, la salida se restablece a ese valor. En caso contrario, la salida se reestablece en cero. Seleccione este parámetro para:

• Asegurarse de que todas las salidas se definen en cada ejecución del gráfico.

• Evitar la retención de salidas, es decir, evitar valores de las salidas calculados en ejecuciones anteriores.

• Proporcionar a todas las salidas del gráfico un valor inicial significativo.

Para obtener más información, consulte Valor inicial.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	InitializeOutput
Valores:	true or 1 (predeterminado) | false or 0
Tipos de datos:	logical

Support variable-size arrays — Parámetro que indica si el gráfico admite datos de tamaño variable

on (predeterminado) | off

Parámetro que indica si el gráfico admite datos de tamaño variable. Para obtener más información, consulte Declare Variable-Size Data in Stateflow Charts.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	SupportVariableSizing
Valores:	true or 1 (predeterminado) | false or 0
Tipos de datos:	logical

Export chart level functions — Parámetro que indica si se exportan funciones en nivel de gráfico

off (predeterminado) | on

Parámetro que indica si se exportan funciones en nivel de gráfico a otros bloques de modelo de Simulink. Para obtener más información, consulte Export Stateflow Functions for Reuse.

Dependencias

Para habilitar este parámetro, añada una función al gráfico.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	ExportChartFunctions
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Treat exported functions as globally visable — Parámetro que indica si las funciones exportadas son globalmente visibles

off (predeterminado) | on

Parámetro que indica si las funciones exportadas del gráfico son globalmente visibles en el modelo de Simulink. Cuando esta propiedad está habilitada, los bloques de todo el modelo pueden llamar a funciones exportadas del gráfico sin necesidad de utilizar la notación con calificación.

Dependencias

Para habilitar este parámetro, habilite Export chart level functions.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	AllowGlobalAccessToExportedFunctions
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Enable super step semantics — Parámetro que indica si se habilita la semántica de superpaso

off (predeterminado) | on

Parámetro que indica si se habilita la semántica del superpaso para el gráfico. Seleccione este parámetro para permitir que el gráfico realice múltiples transiciones en cada unidad de tiempo hasta alcanzar un estado estable. Esta opción no está disponible cuando se establece la propiedad del gráfico Update method en Continuous. Para obtener más información, consulte Super Step Semantics.

Dependencias

Para habilitar este parámetro, establezca Update method en Discrete.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	EnableNonTerminalStates
Valores:	false or 0 (predeterminado) | true or 1
Tipos de datos:	logical

Max iterations in a superstep — Número máximo de transiciones

1000 (predeterminado) | entero positivo

Número máximo de transiciones que puede completarse en un superpaso. Para obtener más información, consulte Super Step Semantics.

Dependencias

Para habilitar este parámetro, habilite Enable super step semantics.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	NonTerminalMaxCounts
Valores:	1000 (predeterminado) | positive integer
Tipos de datos:	single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

After too many iterations — Acción si un superpaso supera el número máximo de transiciones

Proceed (predeterminado) | Throw Error

Acción que debe realizar Stateflow si un superpaso supera el número máximo de transiciones en un superpaso. Para obtener más información, consulte Super Step Semantics.

Dependencias

Para habilitar este parámetro, habilite Enable super step semantics.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	NonTerminalUnstableBehavior
Valores:	"Proceed" (predeterminado) | "Throw Error"

Treat dimensions of length 1 as fixed size — Parámetro que indica si el gráfico trata los datos no escalares con una dimensión de longitud 1 como tamaño fijo

on (predeterminado) | off

Desde R2022b

Parámetro que indica si el gráfico trata los datos no escalares con una dimensión de longitud 1 como tamaño fijo. Cuando selecciona este parámetro, el gráfico trata los datos no escalares que tienen al menos una dimensión de longitud 1 como tamaño fijo, independientemente de si habilita la propiedad de datos Variable size. Cuando desactiva este parámetro, el gráfico trata los datos no escalares con la propiedad Variable size habilitada como tamaño variable.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	TreatDimensionOfLengthOneAsFixedSize
Valores:	true or 1 (predeterminado) | false or 0
Tipos de datos:	logical

Variant activation time — Elección activa de los bloques de variante o los parámetros de variante en diferentes fases de la simulación y del flujo de trabajo de generación de código

update diagram analyze all choices (predeterminado) | code compile

Especifique qué variantes de bloque analiza Stateflow durante la simulación y la generación de código. En función de la opción que elija, Stateflow determina si el código generado debe contener solo la elección activa o tanto la elección activa como la inactiva.

• update diagram analyze all choices: cuando selecciona esta opción, Stateflow analiza la elección activa y la elección inactiva en busca de incompatibilidades en atributos de señal y solo genera código para la elección activa.

• code compile: cuando selecciona esta opción, Stateflow analiza la elección activa y la elección inactiva de transiciones de variantes y genera código para las elecciones activas e inactivas. Las elecciones están incluidas en las instrucciones condicionales de preprocesador de C #if y #endif que se compilan condicionalmente cuando compila el código generado.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	VariantActivationTime
Valores:	"update diagram analyze all choices" (predeterminado) | "code compile"

Action language — Lenguaje de acción

MATLAB (predeterminado) | C

Lenguaje de acción para programar el gráfico, especificado como MATLAB o C. Para obtener más información, consulte Diferencias entre C y MATLAB como sintaxis de lenguaje de acción.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	ActionLanguage
Valores:	"MATLAB" (predeterminado) | "C"

State machine type — Semántica de la máquina de estados

Classic (predeterminado) | Mealy | Moore

Semántica de la máquina de estados implementada por el gráfico, especificada como Classic, Mealy o Moore. Para obtener más información, consulte Visión general de máquinas de Mealy y Moore.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	StateMachineType
Valores:	"Classic" (predeterminado) | "Mealy" | "Moore"

Propiedades de punto fijo

Treat these inherited Simulink signal types as fi objects — Señales de Simulink heredadas que se desean tratar como objetos fi

Fixed-point (predeterminado) | Fixed-point & Integer

Señales de Simulink heredadas que se desean tratar como objetos fi de Fixed-Point Designer™, especificadas como uno de estos valores:

• Fixed-point: el gráfico trata todas las entradas de punto fijo como objetos fi.

• Fixed-point & Integer: el gráfico trata todas las entradas de punto fijo y enteras como objetos fi.

Dependencias

Para habilitar este parámetro, establezca Action language en MATLAB.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	TreatAsFi
Valores:	"Fixed-point" (predeterminado) | "Fixed-point & Integer"

MATLAB Chart fimath — Propiedades de fimath predeterminadas

Same as MATLAB (predeterminado) | Specify Other

Propiedades de fimath predeterminadas para el gráfico, especificadas como uno de estos valores:

• Same as MATLAB: el gráfico usa las mismas propiedades del objeto fimath que el objeto fimath predeterminado actual. El cuadro de texto está atenuado y muestra el objeto fimath global actual en formato de solo lectura.

• Specify other: especifica su propio objeto fimath en el cuadro de texto de una de estas dos maneras:

  • Construyendo el objeto fimath dentro del cuadro de texto.

  • Construyendo el objeto fimath en el área de trabajo de MATLAB o del modelo y, después, introduciendo su nombre de variable en el cuadro de texto. Si utiliza esta opción y tiene previsto compartir el modelo con otras personas, defina la variable en el área de trabajo del modelo.

Para obtener más información, consulte fimath Object Construction (Fixed-Point Designer).

Dependencias

Para habilitar este parámetro, establezca Action language en MATLAB.

Uso programático

Para establecer el valor de los parámetros de un gráfico de manera programática, acceda al objeto Stateflow.Chart del gráfico y cambie la propiedad del objeto usando la notación de puntos.

Parámetro:	EmlDefaultFimath
Valores:	"Same as MATLAB Default" (predeterminado) | "Other:UserSpecified"

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante Simulink® Coder™.

Generación de código HDL

Genere código VHDL, Verilog y SystemVerilog para diseños FPGA y ASIC mediante HDL Coder™.

HDL Coder™ ofrece opciones de configuración adicionales que afectan a la implementación de HDL y a la lógica de síntesis.

Arquitectura de HDL

Este bloque tiene una sola arquitectura de HDL predeterminada.

Salida de estado activo

Para generar un puerto de salida en el código HDL que muestre el estado activo, seleccione Create output for monitoring de la ventana de propiedades del gráfico. La salida es un tipo de datos enumerados. Consulte Simplificar gráficos de Stateflow incorporando una salida de estado activo.

Salida registrada

Para insertar un registro de salida que retarde la salida del gráfico en un ciclo de simulación, utilice la propiedad de bloque OutputPipeline (HDL Coder).

Propiedades del bloque HDL

ClockDrivenOutput	Active las salidas controladas por reloj para evitar que la lógica combinatoria controle la salida y permitir una actualización inmediata de la salida cuando la señal de reloj y el estado cambien. El valor predeterminado es off. Cuando se establece ClockDrivenOutput en on, HDL Coder añade un registro de salida que se actualiza cuando se actualiza el estado. A la variable de salida final se le asigna un valor del registro de control del reloj. Esta opción solo está disponible para los diagramas de Moore.
ConstMultiplierOptimization	Optimización de dígito canónico signado (CSD) u CSD factorizado. El valor predeterminado es none. Consulte también ConstMultiplierOptimization (HDL Coder).
ConstrainedOutputPipeline	Número de registros que se debe colocar en las salidas desplazando los retardos existentes en el diseño. La canalización distribuida no redistribuye estos registros. El valor predeterminado es 0. Para obtener más información, consulte ConstrainedOutputPipeline (HDL Coder).
DistributedPipelining	Distribución de registros de canalización o reprogramación de registros. El valor predeterminado es inherit. Consulte también DistributedPipelining (HDL Coder).
GuardIndexVariables	Especifique si se extraen o no los índices de los arreglos de las instrucciones condicionales. Cuando se habilitan determinadas optimizaciones, como la asignación de RAM, la transmisión en bucle, el uso compartido, etc., se extraen las expresiones de los índices de los arreglos. Se crea una variable temporal para la expresión que puede generar un error de índice fuera de los límites durante la simulación. El valor predeterminado es off. Consulte GuardIndexVariables (HDL Coder).
InputPipeline	Número de fases de canalización de entrada que se debe insertar en el código generado. La canalización distribuida y la canalización de salida limitada pueden desplazar estos registros. El valor predeterminado es 0. Para obtener más información, consulte InputPipeline (HDL Coder).
InstantiateFunctions	Genera una entidad VHDL® entity o un módulo Verilog® module para cada función. El valor predeterminado es off. Consulte también InstantiateFunctions (HDL Coder).
LoopOptimization	Desenrolla, secuencia o no optimiza los bucles. El valor predeterminado es none. Consulte también LoopOptimization (HDL Coder).
MapPersistentVarsToRAM	Asigna los arreglos persistentes a la RAM. El valor predeterminado es off. Consulte también MapPersistentVarsToRAM (HDL Coder).
OutputPipeline	Número de fases de canalización de salida que se debe insertar en el código generado. La canalización distribuida y la canalización de salida limitada pueden desplazar estos registros. El valor predeterminado es 0. Para obtener más información, consulte OutputPipeline (HDL Coder).
ResetType	Suprime la generación de lógica de restablecimiento. El valor predeterminado es default, que genera lógica de restablecimiento. Consulte también ResetType (HDL Coder).
SharingFactor	Número de recursos funcionalmente equivalentes que se debe asignar a un único recurso compartido. El valor predeterminado es 0. Consulte también Resource Sharing (HDL Coder).

Optimizaciones

El bloque se utiliza en estas optimizaciones de HDL para optimizar la velocidad y el área.

Optimización de velocidad y área

Optimización	Descripción
Distributed Pipelining (HDL Coder)	Canalización distribuida, o reprogramación de registros, es una optimización de velocidad que mueve los retardos existentes en un diseño para reducir la ruta crítica mientras se conserva el comportamiento funcional.
Resource Sharing (HDL Coder)	Uso compartido de recursos es una optimización de área en la que HDL Coder identifica varios recursos equivalentes funcionalmente y los reemplaza por un único recurso.
Understand Delay Balancing in HDL Coder (HDL Coder)	Cuando las optimizaciones o las opciones de implementación de bloques introducen retardos a lo largo de la ruta crítica en un modelo, la compensación de retardos detecta la introducción de nuevos retardos en una ruta y, después, inserta los retardos correspondientes en las otras rutas.
Clock-Rate Pipelining (HDL Coder)	Canalización de la frecuencia de reloj es un marco de optimización en HDL Coder que permite otras optimizaciones de velocidad y área para introducir una latencia en la frecuencia de reloj.
Adaptive Pipelining (HDL Coder)	La optimización canalización adaptativa crea patrones o combinaciones de bloques con registros que pueden mejorar la frecuencia de reloj alcanzable y reducir el uso de área en las placas FPGA introduciendo registros de canalización en los bloques del diseño.
Estimación de ruta crítica (HDL Coder)	Para identificar rápidamente la ruta crítica más probable del diseño, use estimación de ruta crítica. La estimación de la ruta crítica acelera el proceso iterativo de encontrar la ruta crítica. Para identificar los bloques que están caracterizados en la estimación de la ruta crítica, consulte Characterized Blocks (HDL Coder).

Soporte para datos complejos

Este bloque admite la generación de código para señales complejas.

Restricciones

Para obtener más información sobre las restricciones en el uso de los gráficos, consulte Introduction to Stateflow HDL Code Generation (HDL Coder).

Cuando aplica optimizaciones, el bloque tiene estas limitaciones:

• El gráfico de Stateflow que tiene la propiedad State Machine Type establecida en Moore no admite optimizaciones de HDL.

• Las optimizaciones de HDL no se admiten para el gráfico de Stateflow que tiene un puerto Trigger.

Generación de código PLC

Genere código de texto estructurado mediante Simulink® PLC Coder™.

Propiedades del bloque PLC

UseExternalDefinition

Suprime la definición del bloque en el código generado. El valor predeterminado es Off. Consulte también UseExternalDefinition (Simulink PLC Coder).

Conversión de punto fijo
Diseñe y simule sistemas en punto fijo mediante Fixed-Point Designer™.

Historial de versiones

Introducido antes de R2006a

R2024a: Se eliminará el orden implícito de transiciones y estados paralelos

En una versión futura, se eliminará la propiedad User-specified state/transition execution order. Esta propiedad solo se aplica a los gráficos que usan C como lenguaje de acción.

• Cuando se habilita esta propiedad, los gráficos ejecutan las transiciones y los estados paralelos en el orden en que se crearon. También puede determinar el orden de ejecución manualmente.

• Cuando se deshabilita esta propiedad, los gráficos ejecutan las transiciones y los estados paralelos en función de un orden implícito definido por la posición física.

  Las transiciones se ejecutan en función de:

  1. El nivel jerárquico del elemento principal de cada transición.

  2. Las etiquetas de la transición, en este orden:

     1. Etiquetas con eventos y condiciones.

     2. Etiquetas con eventos.

     3. Etiquetas con condiciones.

     4. Sin etiquetas.

  3. La posición de la superficie angular del origen de la transición. La transición con la posición en el reloj más pequeña tiene la mayor prioridad. Por ejemplo, una transición con una posición 2 tiene una prioridad mayor que una transición con una posición 4. Una transición con una posición de origen 12 tiene la prioridad más baja.

  Los estados paralelos se ejecutan en este orden:

  1. De arriba a abajo.

  2. De izquierda a derecha.

Para asegurarse de que los gráficos ordenados de manera implícita siguen siendo compatibles, habilite la propiedad User-specified state/transition execution order.

R2023b: Convertir a una tabla de transición de estado

Para convertir un gráfico a una tabla de transición de estado, utilice la función convertToSTT.

R2023a: Especificar cómo tratar datos no escalares con dimensión de longitud 1

Con la nueva propiedad Treat dimensions of length 1 as fixed size, puede especificar cómo los gráficos tratan los datos no escalares cuando al menos una dimensión tiene longitud 1. En versiones anteriores a R2023a, los gráficos trataban los datos no escalares con al menos una dimensión de longitud 1 como tamaño fijo, independientemente de si la propiedad de datos Variable size se había habilitado.

Consulte también

Bloques

• State Transition Table | Truth Table

Funciones

• convertToChart | convertToSTT

Objetos

• Stateflow.Chart

Temas

• Crear y ejecutar un gráfico de Stateflow
• Modelar máquinas de estado finito con gráficos de Stateflow
• Diferencias entre C y MATLAB como sintaxis de lenguaje de acción
