gscatter
Gráfica de dispersión por grupo
Sintaxis
Descripción
gscatter(___,
rellena los interiores de los marcadores. "filled"
)gscatter
ignora esta opción de los marcadores que no tienen interiores.
Ejemplos

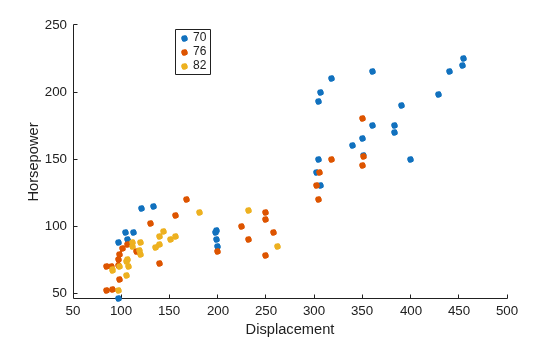

Gráfica de dispersión con configuración predeterminada
Cargue el conjunto de datos carsmall
.
load carsmall
Represente los valores de Displacement
en el eje X y los valores de Horsepower
en el eje Y. gscatter
usa los nombres de las variables como las etiquetas predeterminadas para los ejes. Agrupe los puntos de datos por Model_Year
.
gscatter(Displacement,Horsepower,Model_Year)

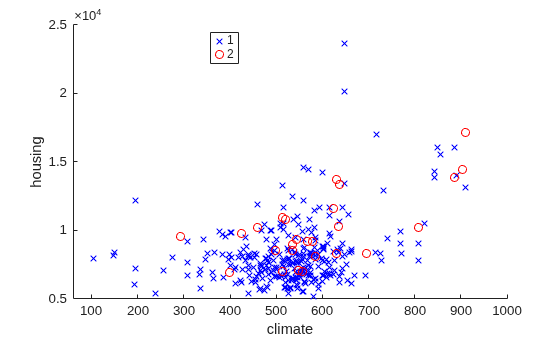

Gráfica de dispersión con una variable de agrupación
Cargue el conjunto de datos discrim
.
load discrim
El conjunto de datos contiene valoraciones de ciudades de acuerdo con nueve factores, como el clima, la vivienda, la educación y la salud. La matriz ratings
contiene la información de las valoraciones.
Represente la relación entre las valoraciones del clima (primera columna) y la vivienda (segunda columna) agrupadas por el tamaño de la ciudad en la matriz group
. Utilice colores y símbolos de gráfica diferentes para cada grupo.
gscatter(ratings(:,1),ratings(:,2),group,'br','xo') xlabel('climate') ylabel('housing')
Gráfica de dispersión con diferentes variables de agrupación

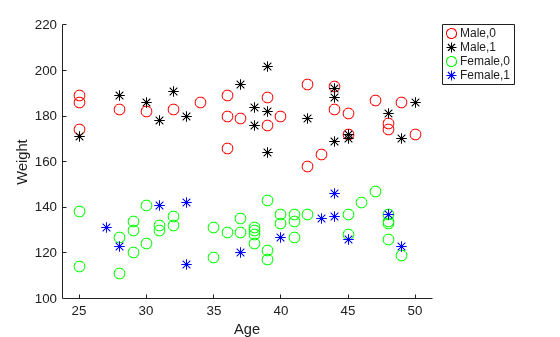

Cargue el conjunto de datos hospital
.
load hospital
Represente las edades y el peso de los pacientes del hospital. Agrupe los pacientes de acuerdo con su género y sus hábitos tabáquicos. Use el símbolo o
para representar a las personas no fumadoras y el símbolo *
para las fumadoras.
x = hospital.Age; y = hospital.Weight; g = {hospital.Sex,hospital.Smoker}; gscatter(x,y,g,'rkgb','o*',8,'on','Age','Weight') legend('Location','northeastoutside')

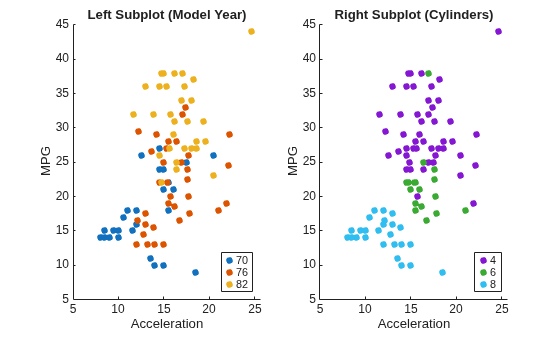

Especificar los ejes de una gráfica de dispersión
Cargue el conjunto de datos carsmall
. Cree una figura con dos subgráficas y devuelva los objetos axes
como ax1
y ax2
. Cree una gráfica de dispersión en cada conjunto de ejes haciendo referencia al objeto Axes
correspondiente. En la subgráfica izquierda, agrupe los datos usando la variable Model_Year
. En la subgráfica derecha, agrupe los datos usando la variable Cylinders
. Añada un título a cada gráfica pasando el objeto Axes
correspondiente a la función title
.
load carsmall color = lines(6); % Generate color values ax1 = subplot(1,2,1); % Left subplot gscatter(ax1,Acceleration,MPG,Model_Year,color(1:3,:)) title(ax1,'Left Subplot (Model Year)') ax2 = subplot(1,2,2); % Right subplot gscatter(ax2,Acceleration,MPG,Cylinders,color(4:6,:)) title(ax2,'Right Subplot (Cylinders)')

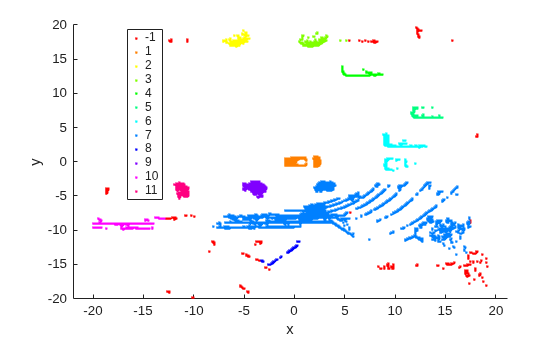

Especificar colores de marcadores
Especifique los colores de marcadores usando el mapa de colores determinado por la función hsv
.
Cargue el conjunto de datos de exploración de LiDAR que contiene las coordenadas de los objetos que rodean a un vehículo, almacenados como una colección de puntos en 3D.
load('lidar_subset.mat')
loc = lidar_subset;
Para resaltar el entorno alrededor del vehículo, defina la región de interés de manera que se extienda 20 metros hacia la izquierda y la derecha del vehículo, 20 metros delante y detrás del vehículo y en el área encima de la superficie de la carretera.
xBound = 20; % in meters yBound = 20; % in meters zLowerBound = 0; % in meters
Recorte los datos para que contengan solo puntos dentro de la región especificada.
indices = loc(:,1) <= xBound & loc(:,1) >= -xBound ... & loc(:,2) <= yBound & loc(:,2) >= -yBound ... & loc(:,3) > zLowerBound; loc = loc(indices,:);
Agrupe los datos usando dbscan
con distancias en parejas.
D = pdist2(loc,loc); idx = dbscan(D,2,50,'Distance','precomputed');
Visualice los grupos resultantes como una gráfica de dispersión de grupo en 2D usando la función gscatter
. Por defecto, gscatter
usa los siete colores predeterminados de MATLAB. Si el número de grupos únicos es mayor de siete, la función vuelve a aplicar los colores predeterminados según sea necesario. Busque el número de grupos y genere el número de colores correspondiente usando la función hsv
. Especifique colores de marcadores para usar un color único para cada grupo.
numGroups = length(unique(idx)); clr = hsv(numGroups); gscatter(loc(:,1),loc(:,2),idx,clr) xlabel('x') ylabel('y')

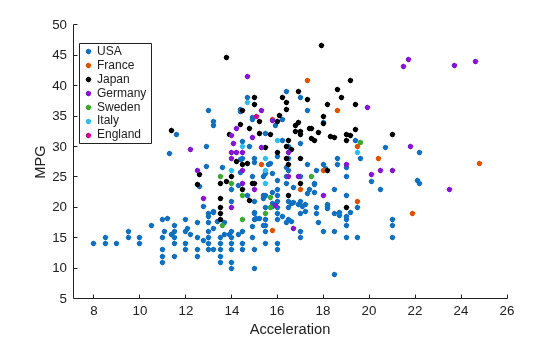

Crear y modificar una gráfica de dispersión
Cargue el conjunto de datos carbig
.
load carbig
Cree una gráfica de dispersión comparando Acceleration
con MPG
. Agrupe los puntos de datos basados en Origin
.
h = gscatter(Acceleration,MPG,Origin)
h = 7x1 Line array: Line (USA) Line (France) Line (Japan) Line (Germany) Line (Sweden) Line (Italy) Line (England)
Muestre el objeto Line
correspondiente al grupo etiquetado como (Japan)
.
jgroup = h(3)
jgroup = Line (Japan) with properties: Color: [0.9290 0.6940 0.1250] LineStyle: 'none' LineWidth: 0.5000 Marker: '.' MarkerSize: 15 MarkerFaceColor: 'none' XData: [15 14.5000 14.5000 14 19 18 15.5000 13.5000 17 14.5000 16.5000 19 16.5000 13.5000 13.5000 19 21 16.5000 19 15 15.5000 16 13.5000 17 17.5000 17.4000 17 16.4000 15.5000 18.5000 16.8000 18.2000 16.4000 14.5000 ... ] (1x79 double) YData: [24 27 27 25 31 35 24 19 28 23 27 20 22 18 20 31 32 31 32 24 26 29 24 24 33 33 32 28 19 31.5000 33.5000 26 30 22 21.5000 32.8000 39.4000 36.1000 27.5000 27.2000 21.1000 23.9000 29.5000 34.1000 31.8000 38.1000 ... ] (1x79 double) Use GET to show all properties
Cambie el color del marcador del grupo Japan
a negro.
jgroup.Color = 'k';
Argumentos de entrada
x
— valores del eje X
vector numérico
valores del eje X, especificados como un vector numérico. x
debe tener el mismo tamaño que y
.
Tipos de datos: single
| double
y
— valores del eje Y
vector numérico
valores del eje Y, especificados como un vector numérico. y
debe tener el mismo tamaño que x
.
Tipos de datos: single
| double
g
— Variable de agrupación
vector categórico | vector lógico | vector numérico | arreglo de caracteres | arreglo de cadenas | arreglo de celdas de vectores de caracteres | arreglo de celdas
Variable de agrupación, especificada como un vector categórico, vector lógico, vector numérico, arreglo de caracteres, arreglo de cadenas o arreglo de celdas de vectores de caracteres. De manera alternativa, g
puede ser un arreglo de celdas que contiene diferentes variables de agrupación (como {g1 g2 g3}
). En este caso, las observaciones se colocarían en el mismo grupo si tienen valores comunes con todas las variables de agrupación. Los puntos del mismo grupo aparecen en la gráfica de dispersión con el mismo color de marcador, símbolo y tamaño.
El número de filas de g
debe ser igual a la longitud de x
.
Ejemplo: species
Ejemplo: {Cylinders,Origin}
Tipos de datos: categorical
| logical
| single
| double
| char
| string
| cell
clr
— Colores de marcadores
colores predeterminados de MATLAB® (predeterminado) | vector de caracteres o escalar de cadena de nombres de colores cortos | matriz de tripletes RGB
Colores de marcadores, especificados como un vector de caracteres o escalar de cadena de nombres de colores cortos o una matriz de tripletes RGB.
Para un color personalizado, especifique una matriz de tripletes RGB. Un triplete RGB es un vector fila de tres elementos, cuyos elementos especifican las intensidades de los componentes rojo, verde y azul del color. Las intensidades deben estar en el rango [0,1]
; por ejemplo, [0.4 0.6 0.7]
.
Alternativamente, puede especificar algunos colores comunes por nombre. En esta tabla se enumeran las opciones de color nombradas y sus tripletes RGB equivalentes
Nombre corto | Triplete RGB | Apariencia |
---|---|---|
'r' | [1 0 0] | |
'g' | [0 1 0] | |
'b' | [0 0 1] | |
'c' | [0 1 1] | |
'm' | [1 0 1] | |
'y' | [1 1 0] | |
'k' | [0 0 0] | |
'w' | [1 1 1] | |
Estos son los códigos de colores de triplete RGB para los colores predeterminados que usa MATLAB en muchos tipos de gráficas.
Triplete RGB | Apariencia |
---|---|
[0 0.4470 0.7410] | |
[0.8500 0.3250 0.0980] | |
[0.9290 0.6940 0.1250] | |
[0.4940 0.1840 0.5560] | |
[0.4660 0.6740 0.1880] | |
[0.3010 0.7450 0.9330] | |
[0.6350 0.0780 0.1840] | |
El valor predeterminado de clr
es la matriz de los tripletes RGB que contienen los colores predeterminados de MATLAB.
Si no especifica colores suficientes para todos los grupos únicos en g
, entonces gscatter
utilizará una estrategia cíclica usando los valores especificados en clr
. Si usa valores predeterminados cuando el número de grupos únicos supera el número de colores predeterminados (7), entonces gscatter
utilizará una estrategia cíclica usando los valores predeterminados según sea necesario.
Ejemplo: 'rgb'
Ejemplo: [0 0 1; 0 0 0]
Tipos de datos: char
| string
| single
| double
sym
— Símbolos de marcadores
'.'
(predeterminado) | vector de caracteres o escalar de cadena de símbolos
Símbolos de marcadores, especificados como un vector de caracteres o escalar de cadena de los símbolos reconocidos por la función plot
. Esta tabla muestra los símbolos de marcadores disponibles.
Valor | Descripción |
---|---|
'o' | Círculo |
'+' | Signo de más |
'*' | Asterisco |
'.' | Punto |
'x' | Cruz |
's' | Cuadrado |
'd' | Diamante |
'^' | Triángulo hacia arriba |
'v' | Triángulo hacia abajo |
'>' | Triángulo hacia la derecha |
'<' | Triángulo hacia la izquierda |
'p' | Estrella de cinco puntas (pentagrama) |
'h' | Estrella de seis puntas (hexagrama) |
'n' | Sin marcadores |
Si no especifica valores suficientes para todos los grupos, gscatter
utilizará una estrategia cíclica usando los valores especificados según sea necesario.
Ejemplo: 'o+*v'
Tipos de datos: char
| string
siz
— Tamaño de los marcadores
vector numérico positivo
Tamaños de los marcadores, especificados como un vector numérico positivo en puntos. El valor predeterminado depende del número de observaciones. Si no especifica valores suficientes para todos los grupos, gscatter
utilizará una estrategia cíclica usando los valores especificados según sea necesario.
Ejemplo: [6 12]
Tipos de datos: single
| double
doleg
— Opción para incluir leyenda
'on'
(predeterminado) | 'off'
Opción para incluir una leyenda, especificada como 'on'
o 'off'
. De forma predeterminada, se muestra la leyenda en la gráfica.
xnam
— etiqueta del eje X
nombre de la variable x
(predeterminado) | vector de caracteres | escalar de cadena
eje X, especificado como un vector de caracteres o un escalar de cadena.
Tipos de datos: char
| string
ynam
— etiqueta del eje Y
nombre de la variable y
(predeterminado) | vector de caracteres | escalar de cadena
etiqueta del eje Y, especificada como un vector de caracteres o un escalar de cadena.
Tipos de datos: char
| string
"filled"
— Opción para rellenar el interior de los marcadores
"filled"
Opción para rellenar el interior de los marcadores, especificada como "filled"
. Utilice esta opción con marcadores que tengan un interior, como "o"
y "s"
. gscatter
ignora "filled"
para los marcadores que no tienen interior, como "."
y "+"
.
Tipos de datos: string
Argumentos de salida
h
— Identificadores de gráficas
arreglo de objetos Line
Identificadores de gráficas, devueltos como un arreglo de objetos Line
. Cada objeto Line
corresponde a uno de los grupos de g
. Puede utilizar la notación de puntos para consultar y establecer las propiedades de los objetos de línea. Para ver una lista de las propiedades del objeto Line
, consulte Line Properties.
Historial de versiones
Introducido antes de R2006aR2022a: gscatter
usa el esquema de color predeterminado de MATLAB
A partir de la versión R2022a, la función gscatter
usa el esquema de color predeterminado de MATLAB para determinar los colores de marcadores, siguiendo el orden especificado en la propiedad ColorOrder
de los ejes.
En versiones anteriores, la función gscatter
usa el mapa de colores devuelto por la función hsv
. Si desea determinar los colores de marcadores usando el mapa de colores de hsv
, especifique los colores de marcadores (cuarto argumento de entrada de gscatter
) como hsv(numGroups)
, donde numGroups
es el número de combinaciones de grupos únicas en las variables de agrupación.
Si usa el nuevo esquema de color predeterminado y el número de grupos únicos supera el número de colores predeterminados (7), entonces gscatter
utilizará una estrategia cíclica usando los valores predeterminados según sea necesario. Si desea usar colores diferentes para los distintos grupos, especifique los colores de marcadores como hsv(numGroups)
. Para ver un ejemplo, consulte Especificar colores de marcadores.
