monovslam

Localización y mapeo visual simultáneo (vSLAM) y fusión de sensores visuales-inerciales con cámara monocular

Desde R2025a

Descripción

Utilice el objeto monovslam para realizar localización y mapeo visual simultáneo (vSLAM) y SLAM inercial visual (viSLAM) con una cámara monocular. El objeto extrae características Oriented FAST y Rotated BRIEF (ORB) de imágenes leídas incrementalmente y luego rastrea esas características para estimar poses de cámara, identificar fotogramas clave y reconstruir un entorno 3D. El algoritmo vSLAM también busca cierres de bucle utilizando el algoritmo de bolsa de características y luego optimiza las poses de la cámara utilizando la optimización del gráfico de poses. Puede mejorar la precisión y la robustez del SLAM integrando este objeto con datos IMU para realizar una fusión de sensores visuales-inerciales. Para obtener más información sobre SLAM visual, consulte Implement Visual SLAM in MATLAB (Computer Vision Toolbox).

Creación

Sintaxis

vslam = monovslam(intrinsics)

vslam = monovslam(intrinsics,imuParameters)

vslam = monovslam(intrinsics,PropertyName=Value)

Descripción

vslam = monovslam(intrinsics) crea un objeto SLAM visual monocular, vslam, utilizando los parámetros intrínsecos de la cámara.

El objeto monovslam no tiene en cuenta la distorsión de la lente. Puede utilizar la función undistortImage (Computer Vision Toolbox) especificada para desdistorsionar las imágenes antes de agregarlas al objeto.

El objeto representa puntos de mapas 3D y poses de cámara en coordenadas mundiales. El objeto asume que la pose de la cámara del primer fotograma clave es una transformación de identidad rigidtform3d (Image Processing Toolbox).

Nota

El objeto monovslam se ejecuta en varios subprocesos internamente, lo que puede retrasar el procesamiento de un cuadro de imagen agregado mediante la función addFrame. Además, el objeto que se ejecuta en varios subprocesos significa que el cuadro actual que el objeto está procesando puede ser diferente del cuadro agregado recientemente.

vslam = monovslam(intrinsics,imuParameters) crea un objeto SLAM visual monocular, vslam, al fusionar las características intrínsecas de entrada de la cámara con las lecturas de la unidad de medición inercial (IMU).

vslam = monovslam(intrinsics,PropertyName=Value) establece propiedades utilizando uno o más argumentos de nombre-valor. Por ejemplo, MaxNumFeatures=850 establece el número máximo de puntos de características ORB para extraer de cada imagen en 850.

Argumentos de entrada

intrinsics — Parámetros intrínsecos de la cámara

objeto cameraIntrinsics

Parámetros intrínsecos de la cámara, especificados como un objeto cameraIntrinsics (Computer Vision Toolbox).

Este argumento establece la propiedad Intrinsics.

imuParameters — Parámetros de la IMU

objeto factorIMUParameters

Parámetros IMU, especificados como un objeto factorIMUParameters. El objeto contiene información de ruido, sesgo y frecuencia de muestreo sobre la unidad de medición inercial (IMU).

Propiedades

Parámetros de la cámara

Intrinsics — Parámetros intrínsecos de la cámara

Solo lectura: objeto cameraIntrinsics

Esta propiedad o parámetro es de solo lectura.

Parámetros intrínsecos de la cámara, almacenados como un objeto cameraIntrinsics (Computer Vision Toolbox).

Utilice el argumento intrinsics para establecer esta propiedad.

Extracción de características

ScaleFactor — Factor de escala para la descomposición de imágenes

1.2 (predeterminado) | escalar mayor que 1

Esta propiedad es de sólo lectura después de la creación del objeto.

Factor de escala para la descomposición de la imagen, almacenado como un escalar mayor que 1. El factor de escala también se conoce como índice de diezmado de la pirámide. Aumentar el valor de ScaleFactor reduce el número de niveles de pirámide, pero reduce el tiempo de cálculo. Al disminuir este valor (a poco más de 1), aumenta el número de niveles de pirámide, lo que puede mejorar el rendimiento del seguimiento, a costa de la velocidad de cálculo. El valor de la escala en cada nivel de descomposición es ScaleFactor^(level-1), donde level es cualquier valor en el rango [0, Numlevels-1]. Dada la imagen de entrada de tamaño M-por-N, el tamaño de la imagen en cada nivel de composición es M_level-por-N_level, donde:

$$\begin{array}{l}{M}_{level}=\frac{M}{ScaleFacto{r}^{(level-1)}}\\ N_{level}=\frac{N}{ScaleFacto{r}^{(level-1)}}\end{array}$$

NumLevels — Número de niveles de descomposición

8 (predeterminado) | entero mayor o igual a 1

Esta propiedad es de sólo lectura después de la creación del objeto.

Número de niveles de descomposición, especificado como un entero mayor o igual a 1. Aumente este valor para extraer puntos clave de la imagen en más niveles de descomposición. Junto con el valor ScaleFactor, NumLevels controla la cantidad de niveles de pirámide en los que el objeto evalúa los puntos característicos.

El tamaño de la imagen en cada nivel de descomposición limita la cantidad de niveles en los que se pueden extraer puntos clave. El tamaño de la imagen en un nivel de descomposición debe ser de al menos 63 x 63 para la detección de puntos clave. El nivel máximo de descomposición se calcula como

$$leve{l}_{\max }\text{ = floor}\left(\frac{\log \left(\min \left(M,N\right)\right)-\log \left(63\right)}{\log \left(\text{ScaleFactor}\right)}\right)+1$$

. Si el valor predeterminado o el valor especificado de NumLevels es mayor que level_max, el objeto modifica NumLevels a level_max y devuelve una advertencia.

MaxNumPoints — Número máximo de puntos característicos ORB extraídos uniformemente de cada imagen

1000 | número entero positivo

Esta propiedad es de sólo lectura después de la creación del objeto.

Número máximo de puntos característicos ORB extraídos uniformemente de cada imagen, especificado como un entero positivo. Los valores suelen estar en el rango de [800, 2000], dependiendo de la resolución de la imagen. Cuando el número de características extraídas es menor que el valor de MaxNumPoints, entonces el objeto utiliza todos los puntos de característica.

Seguimiento

TrackFeatureRange — Rango para el número de puntos característicos para identificar el fotograma clave

[30 100] | vector de dos elementos de números enteros positivos

Esta propiedad es de sólo lectura después de la creación del objeto.

Rango de puntos característicos del fotograma clave, almacenado como un vector de dos elementos de números enteros positivos en el formato [lowerLimit upperLimit]. Esta propiedad especifica el número mínimo y máximo de puntos de características rastreadas que debe contener un cuadro para que el objeto lo identifique como un cuadro clave. Las propiedades TrackFeatureRange y SkipMaxFrames le permiten controlar la frecuencia con la que los fotogramas del proceso de seguimiento se convierten en fotogramas clave.

El éxito del seguimiento depende de la cantidad de puntos rastreados en el cuadro actual, con uno de estos resultados:

• Se pierde el seguimiento: la cantidad de puntos de características rastreados en el cuadro actual es menor que el lowerLimit establecido por el argumento TrackFeatureRange. Esto indica que la imagen no contiene suficientes características o que la cámara se está moviendo demasiado rápido. Para mejorar el seguimiento, puede aumentar el valor upperLimit de la propiedad TrackFeatureRange y disminuir la propiedad SkipMaxFrames para agregar fotogramas clave con mayor frecuencia.

• El seguimiento es exitoso: el objeto identifica el fotograma actual como un fotograma clave. La cantidad de puntos característicos rastreados en el cuadro actual está dentro del rango establecido por TrackFeatureRange.

• El seguimiento agrega fotogramas clave con demasiada frecuencia: la cantidad de puntos de características rastreados en el fotograma actual es mayor que el upperLimit establecido por la propiedad TrackFeatureRange. Esto indica que la cámara se mueve muy lentamente, lo que produce una cantidad innecesaria de fotogramas clave. Para mejorar el seguimiento, puede reducir la frecuencia de adición de fotogramas clave aumentando el valor de la propiedad SkipMaxFrames.

Para obtener más detalles, consulte la función del objeto addFrame.

SkipMaxFrames — Número máximo de fotogramas omitidos

20 | número entero positivo

Esta propiedad es de sólo lectura después de la creación del objeto.

Número máximo de fotogramas omitidos, almacenado como un entero positivo. Cuando el número de características rastreadas es sistemáticamente mayor que el upperLimit establecido por la propiedad TrackFeatureRange, utilice la propiedad SkipMaxFrames para controlar la frecuencia con la que el objeto agrega nuevos fotogramas clave. El objeto identifica el fotograma actual como un fotograma clave cuando la cantidad de fotogramas omitidos desde el fotograma clave agregado más recientemente es igual al valor de SkipMaxFrames.

LoopClosureThreshold — Número mínimo de puntos característicos coincidentes entre fotogramas clave de cierre de bucle

60 | número entero positivo

Esta propiedad es de sólo lectura después de la creación del objeto.

Número mínimo de puntos característicos coincidentes entre fotogramas clave de cierre de bucle, almacenados como un entero positivo.

CustomBagOfFeatures — Bolsa personalizada de funciones para la detección de bucles

[] (predeterminado) | objeto bagOfFeaturesDBoW

Esta propiedad es de sólo lectura después de la creación del objeto.

Bolsa personalizada de características para la detección de bucles, especificada como un objeto bagOfFeaturesDBoW (Computer Vision Toolbox). bagOfFeaturesDBoW (Computer Vision Toolbox) le permite crear una bolsa de palabras personalizada (BoW) a partir de descriptores de características, junto con opciones para utilizar un vocabulario integrado o cargar uno personalizado desde un archivo específico.

Verbose — Visualización de información de progreso

[] (predeterminado) | 1 | 2 | 3

Esta propiedad es de sólo lectura después de la creación del objeto.

Visualización de información de progreso, especificada como [], 1, 2 o 3. Las rutas a la ubicación de los archivos de registro, cuando se crean, se muestran en la línea de comandos.

Valor verboso	Descripción de la pantalla	Ubicación de la pantalla
[] o false	La pantalla está apagada	—
1 o true	Etapas de la ejecución de vSLAM	Ventana de comandos
2	Etapas de ejecución de vSLAM, con detalles sobre cómo se procesa el marco, como los artefactos utilizados para inicializar el mapa.	Archivo de registro en una carpeta temporal
3	Etapas de vSLAM, artefactos utilizados para inicializar el mapa, poses y puntos del mapa antes y después del ajuste del paquete y datos de optimización del cierre de bucle.	Archivo de registro en una carpeta temporal

Fusión de IMU

CameraToIMUTransform — Transformación del sensor IMU

rigidtform3d

Esta propiedad es de sólo lectura después de la creación del objeto.

Transformación del sensor IMU, especificada como un objeto rigidtform3d (Image Processing Toolbox). La transformación describe la rotación y traslación de la cámara en el sistema de coordenadas del sensor IMU.

NumPosesThreshold — Número estimado de poses de cámara para activar la alineación de la cámara con la IMU

30 (predeterminado) | entero igual o mayor que 2

Esta propiedad es de sólo lectura después de la creación del objeto.

Número de poses de cámara estimadas para activar la alineación de la cámara-IMU, especificado como un número entero igual o mayor que 2. El proceso de alineación de los datos de la cámara y la IMU se inicia después de que se haya estimado un número específico de poses de cámara. Esta alineación tiene dos propósitos principales: primero, estimar un factor de escala que traduce los resultados a escala de una cámara monocular a unidades del mundo real (metros) y segundo, sincronizar la IMU y los cuadros de la cámara, eliminando efectivamente la influencia de la gravedad en los datos del acelerómetro. El momento adecuado para esta alineación, determinado por un umbral para el número de poses de la cámara, es clave para su éxito. Un umbral configurado demasiado bajo puede no brindar suficientes datos para una calibración precisa, mientras que un umbral configurado demasiado alto corre el riesgo de incorporar ruido proveniente de la deriva de la medición en la calibración. Para una comprensión más profunda de esta técnica de calibración, consulte la función estimateGravityRotationAndPoseScale.

AlignmentFraction — Subconjunto de estimaciones de pose

0.8 (predeterminado) | escalar en el rango (0,1]

Esta propiedad es de sólo lectura después de la creación del objeto.

Subconjunto de estimaciones de pose, especificado como un escalar en el rango de (0,1]. Este valor especifica una fracción del número de estimaciones de pose recientes, calculadas como round(NumPosesThreshold*AlignmentFraction), para su uso en el proceso de alineación de la cámara-IMU. Filtra eficazmente las estimaciones de pose iniciales y potencialmente ruidosas, garantizando que solo los datos más relevantes contribuyan a la alineación para una mayor precisión.

Funciones del objeto

addFrame	Agregar marco de imagen al objeto SLAM visual
hasNewKeyFrame	Comprobar si se agregó un nuevo fotograma clave en el objeto SLAM visual
checkStatus	Comprobar el estado del objeto SLAM visual
isDone	Estado de fin de procesamiento para el objeto SLAM visual
mapPoints	Construir un mapa 3D de puntos del mundo
poses	Poses absolutas de cámara de fotogramas clave
plot	Graficar puntos de mapa 3D y trayectoria estimada de la cámara en SLAM visual
reset	Restablecer objeto SLAM visual

Ejemplos

SLAM visual monocular utilizando el conjunto de datos TUM RGB-D

Realice la localización y el mapeo visual simultáneo monocular (vSLAM) utilizando los datos del TUM RGB-D Benchmark. Puede descargar los datos a un directorio temporal utilizando un navegador web o ejecutando este código:

baseDownloadURL = "https://cvg.cit.tum.de/rgbd/dataset/freiburg3/rgbd_dataset_freiburg3_long_office_household.tgz";
dataFolder = fullfile(tempdir,"tum_rgbd_dataset",filesep);
options = weboptions(Timeout=Inf);
tgzFileName = dataFolder+"fr3_office.tgz";
folderExists = exist(dataFolder,"dir");

% Create a folder in a temporary directory to save the downloaded file
if ~folderExists
    mkdir(dataFolder)
    disp("Downloading fr3_office.tgz (1.38 GB). This download can take a few minutes.")
    websave(tgzFileName,baseDownloadURL,options);

    % Extract contents of the downloaded file
    disp("Extracting fr3_office.tgz (1.38 GB) ...")
    untar(tgzFileName,dataFolder);
end

Crea un objeto imageDatastore para almacenar todas las imágenes RGB.

imageFolder = dataFolder+"rgbd_dataset_freiburg3_long_office_household/rgb/";
imds = imageDatastore(imageFolder);

Especifique los parámetros intrínsecos de su cámara y utilícelos para crear un objeto SLAM visual monocular.

intrinsics = cameraIntrinsics([535.4 539.2],[320.1 247.6],[480 640]);
vslam = monovslam(intrinsics,TrackFeatureRange=[30,120]);

Procese cada fotograma de la imagen y visualice las poses de la cámara y los puntos del mapa 3D. Tenga en cuenta que el objeto monovslam ejecuta varias partes del algoritmo en subprocesos separados, lo que puede introducir una latencia en el procesamiento de un cuadro de imagen agregado mediante la función addFrame.

for i = 1:numel(imds.Files)
    addFrame(vslam,readimage(imds,i))

    if hasNewKeyFrame(vslam)
        % Display 3-D map points and camera trajectory
        plot(vslam);
    end

    % Get current status of system
    status = checkStatus(vslam);
end

Grafique los resultados intermedios y espere hasta que se procesen todas las imágenes.

while ~isDone(vslam)
    if hasNewKeyFrame(vslam)
        plot(vslam);
    end
end

Una vez procesadas todas las imágenes, puedes recopilar los puntos del mapa 3D finales y las poses de la cámara para un análisis posterior.

xyzPoints = mapPoints(vslam);
[camPoses,addedFramesIdx] = poses(vslam);

% Reset the system
reset(vslam)

Compare la trayectoria estimada de la cámara con la ground-truth para evaluar la precisión.

% Load ground truth
gTruthData = load("orbslamGroundTruth.mat");
gTruth     = gTruthData.gTruth;

% Evaluate tracking accuracy
mtrics = compareTrajectories(camPoses, gTruth(addedFramesIdx), AlignmentType="similarity");
disp(['Absolute RMSE for key frame location (m): ', num2str(mtrics.AbsoluteRMSE(2))]);

Absolute RMSE for key frame location (m): 0.20043

% Plot the absolute translation error at each key frame
figure
ax = plot(mtrics, "absolute-translation");
view(ax, [2.70 -49.20]);

SLAM visual-inercial monocular utilizando el conjunto de datos BlackBird

Realice un SLAM visual-inercial monocular utilizando los datos del conjunto de datos Blackbird (NYC Subway Winter). Descargue el archivo MAT que contiene las imágenes, las características intrínsecas de la cámara y las mediciones IMU.

uavDataTarFile =  matlab.internal.examples.downloadSupportFile('shared_nav_vision/data','BlackbirdVIOData.tar');

% Extract the file.
outputFolder = fileparts(uavDataTarFile);
if (~exist(fullfile(outputFolder,"BlackbirdVIOData"),"dir"))
    untar(uavDataTarFile,outputFolder);
end

uavData = load(fullfile(outputFolder,"BlackbirdVIOData","data.mat"));

images     = uavData.images;
timeStamps = uavData.timeStamps;

Configure los parámetros de ruido de la IMU, los intrínsecos de la cámara y la transformación extrínseca de la cámara-IMU.

imuParams = factorIMUParameters(SampleRate=100,GyroscopeNoise=0.1, ...
            GyroscopeBiasNoise=3e-3,AccelerometerNoise=0.3, ...
            AccelerometerBiasNoise=1e-3,ReferenceFrame="ENU");
intrinsics = uavData.intrinsics;
camera2IMU = rigidtform3d(tform(uavData.camToIMUTransform));

Configurar el objeto SLAM visual-inercial monocular.

vslam = monovslam(intrinsics,imuParams,MaxNumPoints=2000,SkipMaxFrames=2,TrackFeatureRange=[20,100], ...
        CameraToIMUTransform=camera2IMU,NumPosesThreshold=40,AlignmentFraction=0.9, ...
        CustomBagOfFeatures=bagOfFeaturesDBoW('BlackBirdBoW.bin.gz'),LoopClosureThreshold=100);

Procese todos los fotogramas de imágenes y las mediciones IMU disponibles y visualice las poses de la cámara y los puntos del mapa 3D. La secuencia no contiene ningún movimiento antes del fotograma 150.

startFrameIdx = 150;

for i = startFrameIdx:length(images)

    if(i>startFrameIdx)
        imuMesurements = helperExtractIMUMeasurements(uavData, i-1, i);
    else
        imuMesurements.gyro=[];
        imuMesurements.accel=[];
    end

    addFrame(vslam, images{i}, imuMesurements.gyro, imuMesurements.accel);

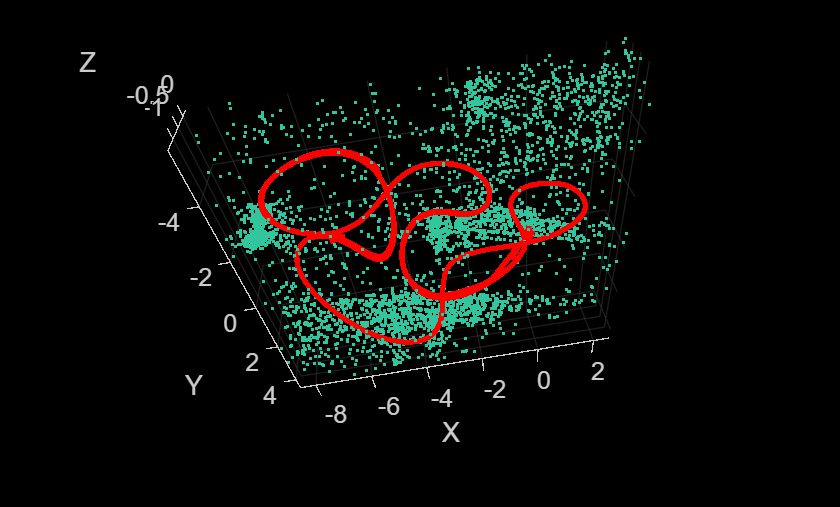

    if hasNewKeyFrame(vslam)
        plot(vslam);
    end
end

Tenga en cuenta que el objeto monovslam ejecuta varias partes del algoritmo en subprocesos separados, lo que puede introducir una latencia en el procesamiento de un cuadro de imagen agregado mediante la función addFrame.

% Plot intermediate results and wait until all images are processed
while ~isDone(vslam)
    if hasNewKeyFrame(vslam)
        plot(vslam);
    end
end

La función auxiliar a continuación se utiliza para extraer las mediciones de IMU, según las marcas de tiempo de la cámara.

function imuMesurements = helperExtractIMUMeasurements(data, startFrameIdx, currFrameIdx)

    timeStamps = data.timeStamps;

    startTimeStamp = timeStamps.imageTimeStamps(startFrameIdx);
    currTimeStamp  = timeStamps.imageTimeStamps(currFrameIdx);

    [~,startIMUIdx] = min(abs(timeStamps.imuTimeStamps - startTimeStamp));
    [~,currIMUIdx]  = min(abs(timeStamps.imuTimeStamps - currTimeStamp));

    imuMesurements.accel = data.accelReadings(startIMUIdx:(currIMUIdx-1),:);
    imuMesurements.gyro  = data.gyroReadings(startIMUIdx:(currIMUIdx-1),:);

end

Referencias

[1] Mur-Artal, Raul, J. M. M. Montiel, and Juan D. Tardos. “ORB-SLAM: A Versatile and Accurate Monocular SLAM System.” IEEE Transactions on Robotics 31, no. 5 (October 2015): 1147–63. https://doi.org/10.1109/TRO.2015.2463671.

[2] Galvez-López, D., and J. D. Tardos. “Bags of Binary Words for Fast Place Recognition in Image Sequences.” IEEE Transactions on Robotics, vol. 28, no. 5, Oct. 2012, pp. 1188–97. DOI.org (Crossref), https://doi.org/10.1109/TRO.2012.2197158.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Para compilar el código generado para un destino que no es el host, se deben instalar estas dependencias:

• OpenCV 4.7.0

• Biblioteca Ceres-solver 2.0.0: descargue el código fuente y compílelo como una biblioteca compartida en su dispositivo remoto.

• Biblioteca eigen3

Historial de versiones

Introducido en R2025a

R2025a: Se agregó compatibilidad con MATLAB Coder para el sensor IMU

Se agregó compatibilidad con C/C++ para la fusión de sensores visuales-inerciales mediante el objeto monovslam (Computer Vision Toolbox). A partir de R2025a, puede generar código C/C++ utilizando los parámetros IMU junto con todos los demás parámetros de objeto.

R2024b: Compatibilidad de fusión con sensores IMU

Utilice el argumento de entrada imuParameters como un objeto factorIMUParameters para especificar información sobre los parámetros de IMU. Utilice las propiedades CameraToIMUTransform, NumPosesThreshold y AlignmentFraction para ajustar los parámetros de IMU. Las características basadas en IMU del objeto monovslam no admiten la generación de código C/C++.

R2024b: Añadir la capacidad de especificar una bolsa de palabras personalizada

Utilice el argumento de nombre-valor CustomBagOfFeatures para especificar un vocabulario de bolsa de palabras personalizado como un objeto bagOfFeaturesDBoW (Computer Vision Toolbox).

R2024b: Propiedad Verbose mejorada para mostrar información de progreso

La propiedad Verbose agregó valores de 1, 2 y 3 para mostrar los niveles de información de progreso.

Consulte también

Objetos

• stereovslam | rgbdvslam (Computer Vision Toolbox) | factorGraph | factorIMUParameters | cameraIntrinsics (Computer Vision Toolbox) | imageDatastore

Temas

• Implement Visual SLAM in MATLAB (Computer Vision Toolbox)
• Performant and Deployable Monocular Visual SLAM (Computer Vision Toolbox)
• Monocular Visual Simultaneous Localization and Mapping (Computer Vision Toolbox)
• Monocular Visual-Inertial SLAM (Computer Vision Toolbox)
